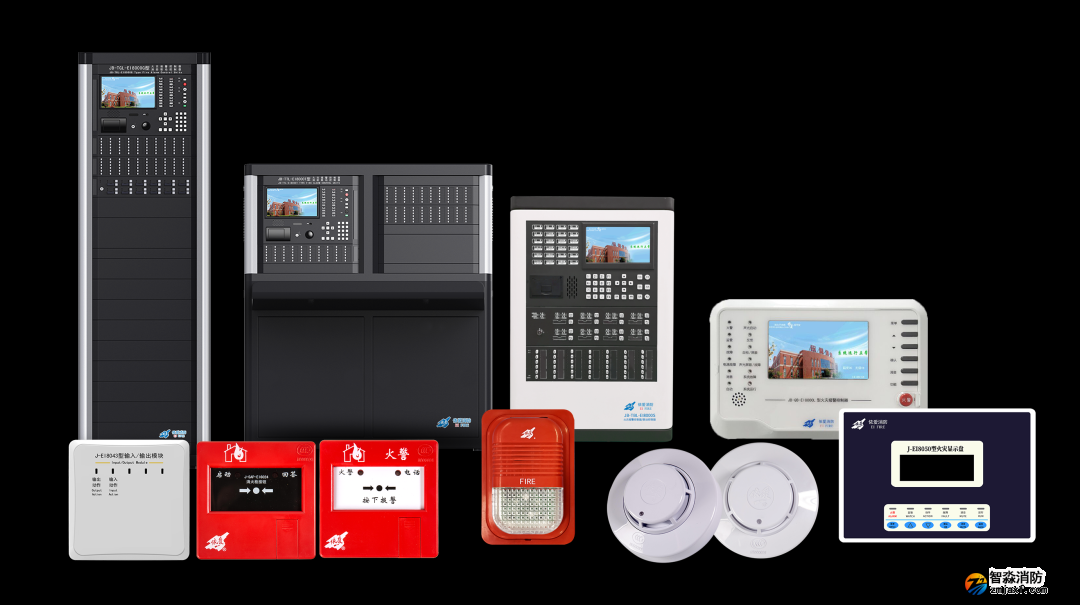

施工指导||火灾自动报警系统施工方案

按施工图放线。

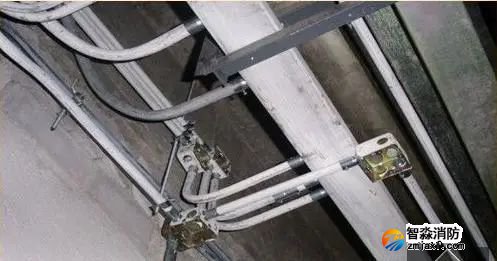

火灾自动报警系统的传输线路均采用穿金属管、可挠（金属）电气导管、B1级以上的刚性塑料管或封闭式线槽保护方式布线。

消防控制、通信和警报线路采用暗敷设时，用金属管、可挠（金属）电气导管、B1级以上的刚性塑料管保护，并敷设在不燃烧体的结构层内，保护层厚度不小于30mm。当采用明敷设时，应采用金属管、可挠（金属）电气导管或金属封闭线槽保护，矿物绝缘类不燃性电缆可直接明敷。

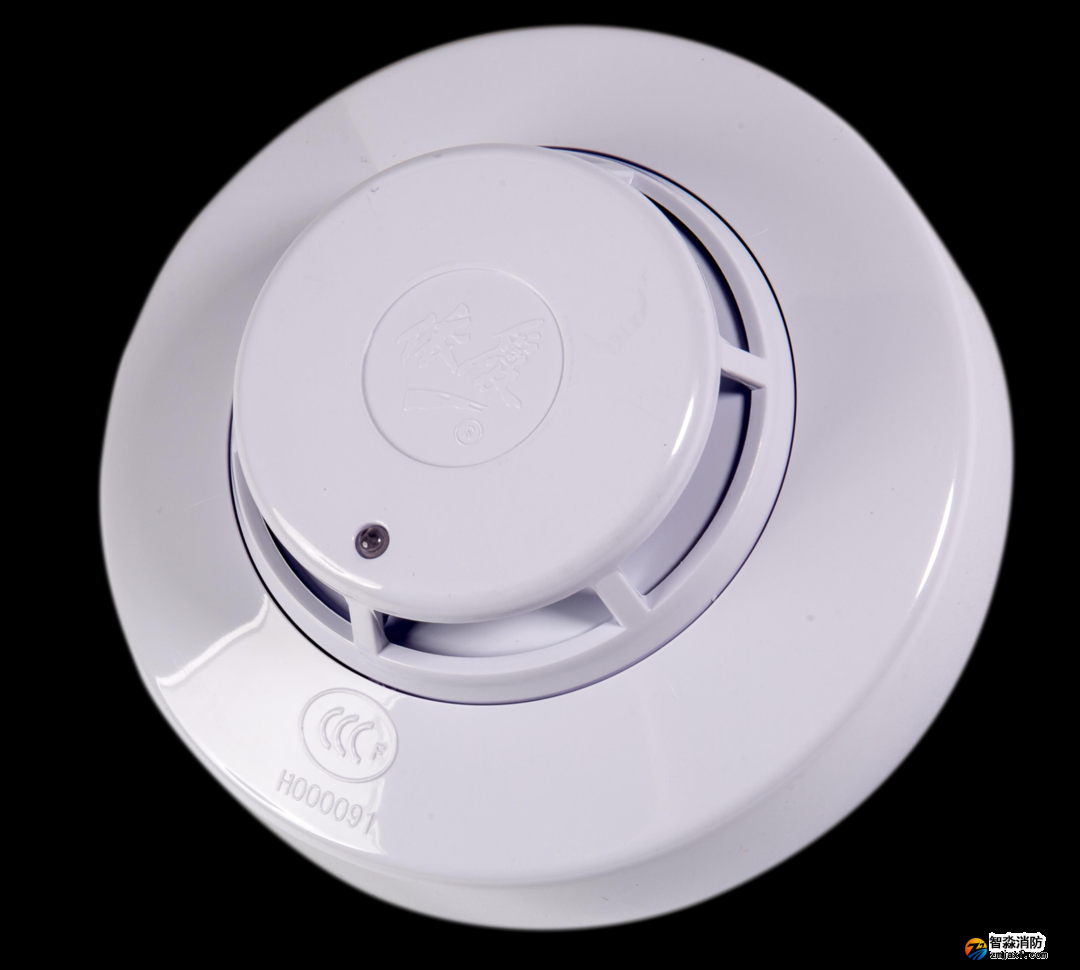

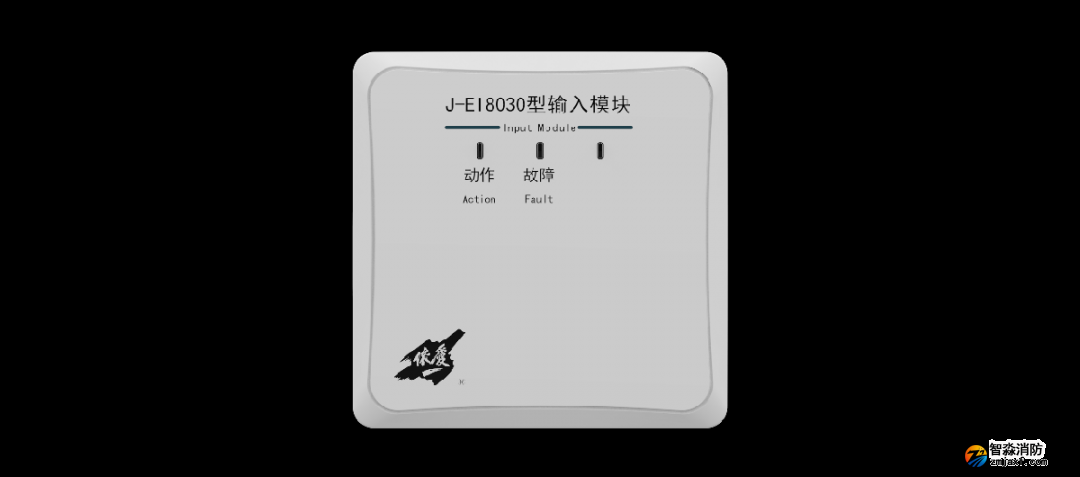

从接线盒处引到探测器底座盒、控制设备盒、扬声器箱的线路均加金属软管保护。

管路长度每超过30m，无弯曲时，在便于接线处装设接线盒。管路长度每超过20m，有一个弯曲时，在便于接线处装设接线盒。管路长度每超过10m，有两个弯曲时，在便于接线处装设接线盒。管路长度每超过8m，有三个弯曲时，在便于接线处装设接线盒。

金属管子入盒，盒外侧套锁母，内侧装保护口；在吊顶内敷设时，盒的内外侧均套锁母。塑料管入盒应采取相应固定措施。

在敷设各类管路时，采用单独的卡具固定。

管路的直线段每隔1.0m-1.5m设置固定点。在管路接头处、距接线盒0.2m处、管路走向改变或转角处也需设置固定点。

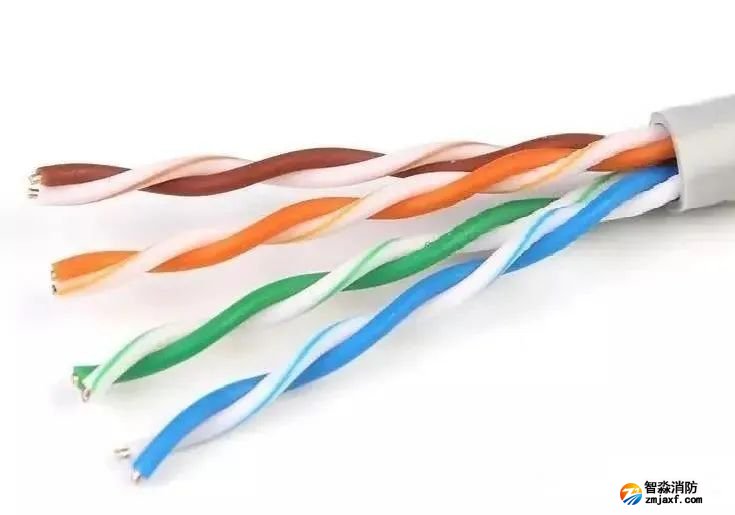

消防控制设备的外接导线，采用金属软管作套管，其长度不大于2m，且采用管卡固定，其固定点间距不大于0.5m，金属软管与消防控制设备的接线盒（箱）采用锁母固定，并根据配管规定接地。工作接地线采用铜芯绝缘导线或电缆。

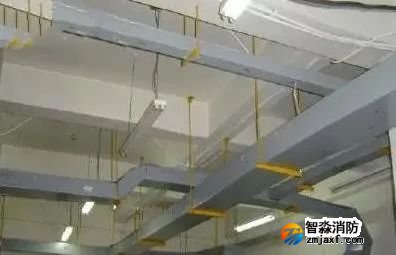

工程联动控制部分采用电缆，电缆沿电缆桥架敷设。桥架水平敷设时支撑跨距一般为1.5-2m，垂直敷设时固定间距不大于2m，在距桥架弯曲段与直线段接合处300-600mm的直线段侧设置一个支吊架，当桥架弯曲半径大于300mm时，还应在弯曲中部增设一个支吊架。

对桥架的支、吊架位置误差严格控制，支吊架的同层横档应在同一水平面上，防止纵向偏差过大使安装后的桥架在支吊点悬空而不能与支吊架直接接触，其高低偏差不应大于5mm；支吊架的横向偏差过大可能会使相邻桥架错位，而无法连接或安装后的电缆桥架不直接影响美观，支吊架左右走向不应大于10mm。

电缆桥架的末端，应使用终端板，桥架连接板的螺栓应紧固，螺母应位于桥架的外侧。

电缆桥架在穿过人防区域，竖井的墙及楼板时，应用防火板、防火涂料等材料作好密封隔离。

在吊顶内敷设的各类管路和线槽需采用单独的卡具吊装或支持物固定，不要依附在吊顶支架上。线槽的直线段应每隔1.0～1.5m设置吊点或支点。在下列部位也设置支、吊点、线槽接头处；距接线盒0.2m处；线槽走向改变或转弯处。

吊装线槽的吊杆直径不小于6mm。

管线经过建筑物的变形缝（包括沉降、伸缩缝、抗震缝）处，应采取补偿措施。导线跨越变形缝的两侧应固定，并留有适当余量。
