水锤吸纳器应该横着装还是竖着安装？

水锤吸纳器应该横着装还是竖着安装？

水锤吸纳器按照结构形式可分为：活塞式水锤吸纳器和胶胆式水锤吸纳器。

活塞式水锤吸纳器均为充气式，胶胆式水锤吸纳器分为充气式和不充气式。

原理

活塞式水锤吸纳器的内部有密闭的容气腔，下端为一活塞，当冲击波传入水锤吸纳器时，水击作用于活塞上，活塞将往容气腔方向运动，活塞运动的行程与容气腔内的气体压力、水击波大小有关，活塞在一定压力的气体和不规则的水击双重作用下，做上下运动，形成一个动态的平衡，这样就有效地消除了不规则的水击震荡，保护了管路不受破坏。

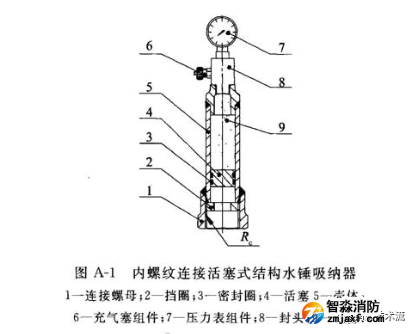

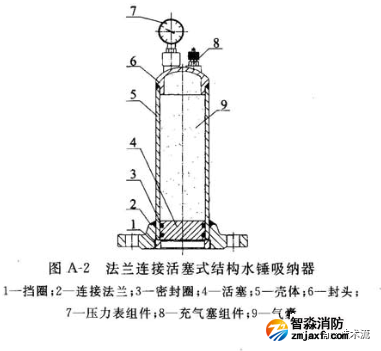

▲活塞式水锤吸纳器

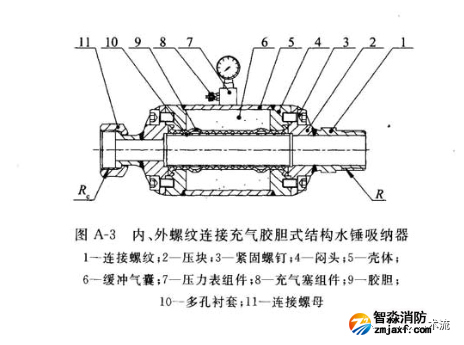

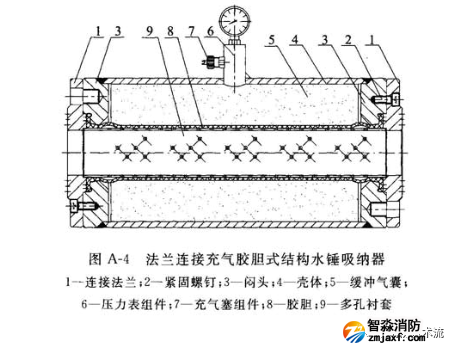

▲胶胆式水锤吸纳器

胶胆式水锤吸纳器内部有一环形密闭的容气腔，中间由内胆和多孔管把容气腔和通水腔隔开，当压力冲击波传入水锤吸纳器时，水击作用于内胆上，内胆受压变形向里鼓起来内胆的变形量与容气腔内的气体压力、水击波大小有关，利用容气腔中空气的胀缩使突发的冲击波得到缓冲，这样就有效地消除了不规则的水击波震荡，保护管路不受破坏。

安装要求

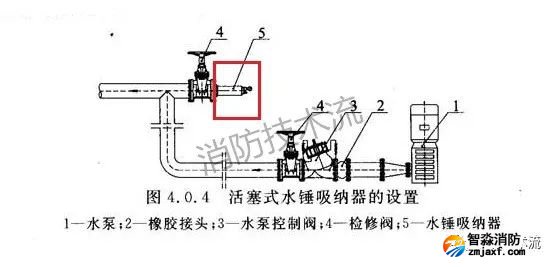

活塞式水锤吸纳器宜设置在靠近水泵出水口的拐点处下，并水平安装。

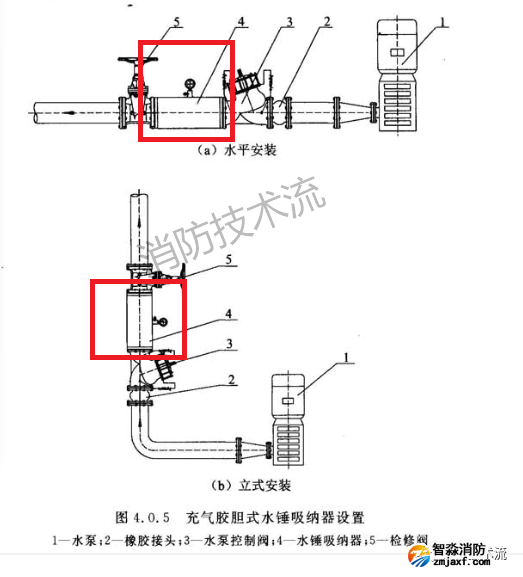

充气胶胆式水锤吸纳器宜设置在水泵出水口止回阀或泵控阀后；宜水平安装，也可立式安装。

不充气胶胆式水锤吸纳器应安装在供水配水横管末端最后两个用水器具支管接点之间；当配水横支管长度小于或等于6m时，可仅安装一个水锤吸纳器；

当配水横支管长度大于6m时，宜在配水横管末端和配水横管中间各安装一个水锤吸纳器。
