光通信行业中光缆施工和维护的工作逐渐增加，促使各种光纤工具的需求量上升，市面上常见的光纤工具有光纤剥线钳、光缆剥皮器、光缆切割剪等，种类繁多，各种工具的用途也各不相同，您真的熟悉它们吗？了解什么时候用什么样的光纤工具吗？

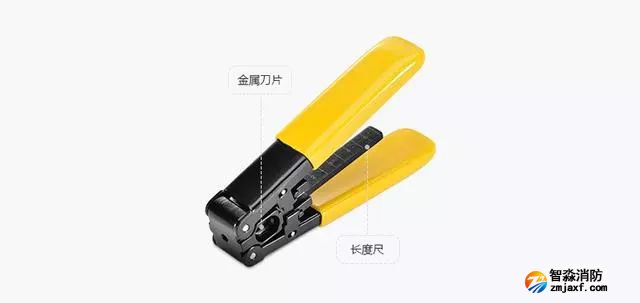

光纤剥线钳是一种用来剥离紧包光纤的光纤工具，一般用于熔接光纤时将紧包光纤剥离开。

现如今市面上有三种常见的光纤剥线钳：

第一种是FTTH光缆剥线钳；

第二种是三孔光纤剥线钳；

第三种是CFS-2光纤剥线钳；

FTTH光缆剥线钳顾名思义是专用于FTTH光纤到户的光纤剥线钳，其体积小、重量轻、操作简单、切口平整、携带便捷；三孔光纤剥线钳采用了三孔分段式剥线设计，无需调校即可使用，并且可在保证不伤及光纤的情况下快速准确的剥离2-3mm、900μm到250μm和250μm到125μm的光纤；CFS-2光纤剥线钳用于剥离125μm光纤的250μm涂覆层，同时第二个孔可剥离尾纤外护层。

光缆切割剪是一种用来剪切光缆中芳纶丝的光纤工具，其刀刃采用高碳钢材料，锋利坚韧，可轻松剪切光缆中的芳纶丝，一般用于光缆熔接工作中，与光纤剥线钳或光纤剥线器搭配使用，那么如何使用光缆切割剪剪切芳纶丝呢？只需三步骤：

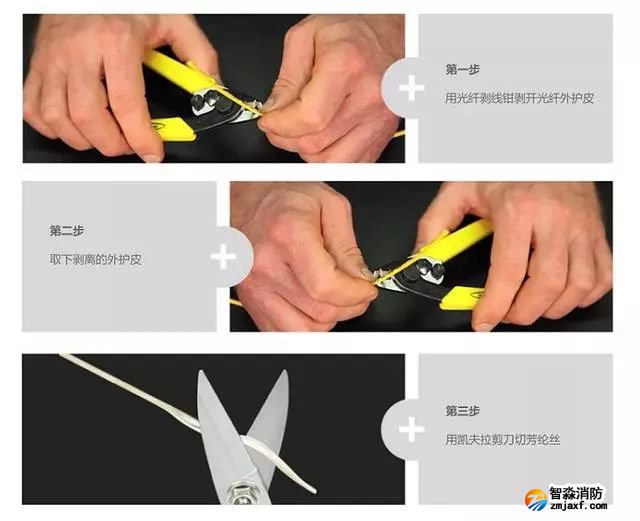

首先，使用光纤剥线钳剥开光纤外护皮；然后将剥离的光纤外护皮取下；最后使用光缆切割剪将裸露在外的芳纶丝剪切下即可。

光缆剥皮器是一种可纵向切割和环绕切割直径大于等于25mm圆缆绝缘层的光纤工具，由于光缆剥皮器可完整剥离各种绝缘层（例如电缆外护套、光缆松套管等），且其切割深度可调节，切割深度最高达5mm，一般可用于通信电缆、低压电缆（PVC绝缘层）、中压电缆（PVC绝缘层）或光缆等其他圆形光缆的绝缘层切割。具体的切割方式如下：

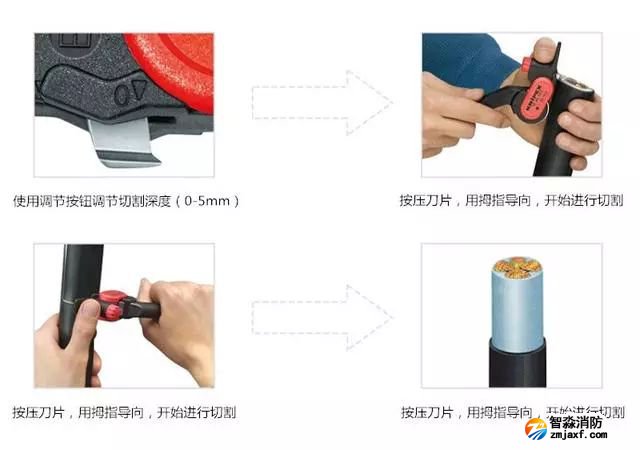

操作人员一只手握住电缆，同时用大拇指按压住光缆剥皮器，另一只手握住光缆剥皮器手柄，以拇指为导向向任意方向进行切割即可。

根据上述对光纤剥线钳、光缆切割剪、光缆剥皮器三种光纤工具的详细介绍，相信您应该很清什么时候用什么光纤工具进行操作：

1．在光纤熔接时选择光纤剥线钳将其紧包光纤剥离；

2．在光纤熔接时选择光缆切割剪将光缆中的芳纶丝剪掉；

3．在室外光缆割接和电缆切割时选择光缆剥皮器将其中心松套管、PE/PVC外护套等绝缘层剥离开。

网线工具是找出网络故障点、解决网线故障等网络管理的必备工具，那网络管理员一般需要自备哪些应手的硬件工具呢？接下来，本文将主要为大家介绍网线管理常用工具：剥线刀、打线刀、网络线缆测试仪、电缆测试仪/查线仪与地下线缆探测器。

一、剥线刀

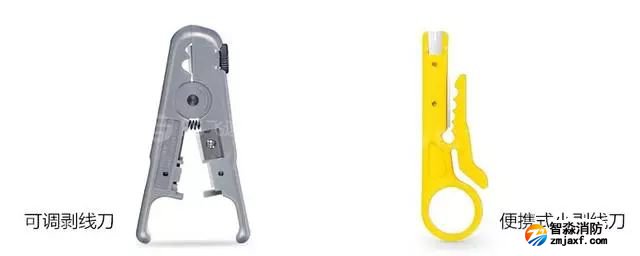

1、什么是可调剥线刀与便携式小剥线刀

可调剥线刀，外形小巧精美，刀片切线深度可调，方便剥离不同规格的线缆，如扁平线、细圆线和网线等，自带安全锁扣，且收纳方便安全，是用于切线和剥线的专业工具。

便携式小剥线刀是一种在准备安装插头或梯形插座的过程中，拆除网络线缆、电话线或UTP/STP双绞线等周围的保护外套的工具。能帮助用户加快执行光纤网络维护工作的过程，并避免过多的网络停机时间。

二、打线工具

1、什么是打线工具

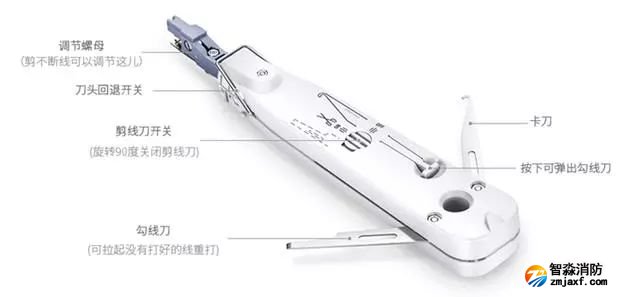

打线工具也称之为克隆工具，是一款电信和网络技术工人的小型手工工具。一般用于将线缆插入打线端、接线板、Keystone模块、表面安装盒的绝缘置换连接器上。打线工具适用所有110Connect终端的行业标准，可用于110Connect和SL系列模块插座和其他110式终端，是综合布线的专业打线工具。

2、打线工具的使用方法

①将线序排列后把打线刀放到打线位置。

②用力下压打线刀并将打线刀切线口朝外切断多余线缆。

③完成。

④连接110连接器等终端设备。

三、网络线缆测试仪

1、什么是网络线缆测试仪

网络线缆测试仪包括主机和辅机，主要用于检测网络、线路远程检测与同轴电缆测试，功能较强、实用方便。其采用的自动扫描方式，能快速进行测试，同时采用了符合人体工程学流线型外形设计，与防摔、防光设计，线条流畅简洁，更符合施工现场。

2、网络线缆测试仪的使用方法

（1）二合一多功能测试仪使用方法

①打开主机的电源开关，主机的指示灯亮起，即可自动扫描测试。测试结果1-8按顺序跳，即说明网线导通。

②对双绞线1、2、3、4、5、6、7、8、G各线对逐根（对）测试，并可区别判定哪一根（对）错线，短路和开路。

（2）若接线正常，则会按下述情况显示

①若是进行网线测试，则正常情况下1-8号指示灯依次闪烁。

②若是进行电话线测试，则3-4号指示灯依次闪烁为正常情况。

（3）若接线不正常，则会按下述情况显示

①当有一根网线如3号线短路，则主测试仪和远程测试端3号灯饰都不亮。

②当有几条线不通，则几条线都不亮，当网线少于2根线连通时，灯都不亮

③当两头网线乱序，例2、4线乱序，则显示如下：

主测试器不变：1-2-3-4-5-6-7-8-G

远程测试端为：1-4-3-2-5-6-7-8-G

④当网线有2根短路时，则主测试器显示不亮，而远程测试端显示短路的两根线灯都微亮，若有3根以上（含3根）短路时，则所有短路的几条线号的灯都不亮。

四、电缆测试仪/查线仪

1、什么是电缆测试仪/查线仪

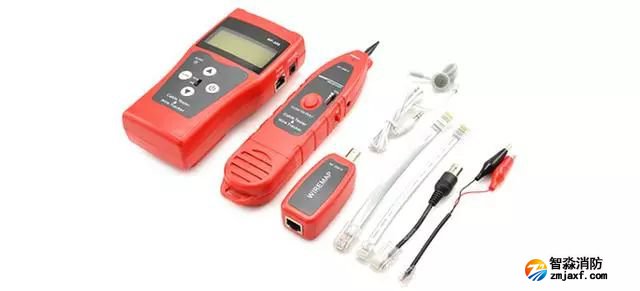

电缆测试仪/查线仪，主要由测试器、接收器和远端识别器三部分组成，具有线缆长度测试、寻线、对线、串绕、断点等多种线路状态测试功能。能够检查线路误差并测量电缆长度；能作为接收器，找超五类、电话线、同轴电缆及其他电缆；能远程识别，测试线缆与RJ45和BNC链接。电缆测试仪/查线仪是通信线路、综合布线等弱点系统安装，维护工程技术人员的实用工具。

相信经过对上述剥线刀/打线刀/网线测试仪/电缆测试仪/地下线缆探测器等网线工具的介绍，您已经较为清晰的了解网线工具的选择：

1、在进行切或者剥离不同规格的线缆时选择剥线刀；

2、在将线缆插入打线端、接线板、Keystone模块、表面安装盒的绝缘置换连接器上时，选择打线刀进行操作；

3、在进行检测网络、线路远程检测与同轴电缆测试时选择网线测试仪；

4、在进行线缆长度测试、寻线、对线、串绕、断点等多种线路状态测试时，选择电缆测试仪/查线仪进行操作；

5、在定位墙壁或地下带电线缆的路径时选择地下线缆探测器。随着光纤在高速通信中的广泛使用，高性能/可靠/稳定的光纤对网络是至关重要的，光纤故障会严重影响到网络的性能及其正常运行状态，因此光纤检测是一项非常重要的工作，现如今市面上光纤测试工具五花八门，例如红光笔、光功率计、激光稳定光源、光纤显微镜等，面对这些光纤测试工具该如何选择？想要知道什么时候用它们，那么必须先清楚它们是什么、有什么作用。

一、光纤测试工具之红光笔

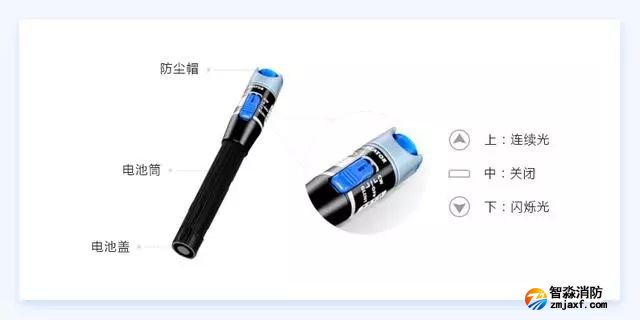

红光笔即光纤故障检测笔主要是用于检测光纤的连通性以及定位光纤故障点的一种光纤测试工具，通常情况下为了避免光纤连接之后网络无法正常运行，在连接光纤跳线之前会使用红光笔对每根光纤跳线的连通性进行检测，若是红光笔恒亮则表示光纤连通性良好即可使用。另外，当光纤断裂、弯曲等造成网络故障时，则可使用红光笔对光纤跳线进行检测，可快速有效查找出故障光纤跳线，及时更换光纤跳线，网络维护更加方便。

二、光纤测试工具之光纤显微镜

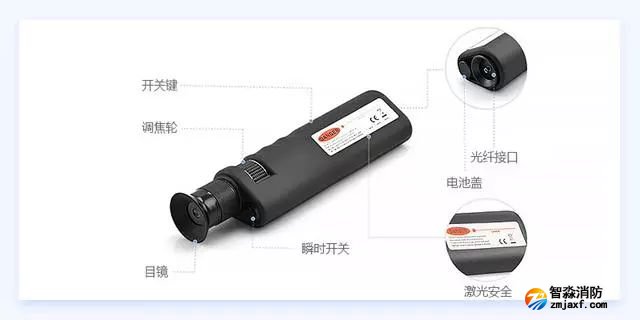

光纤显微镜是一种对光纤连接器端面污染进行检测的光纤测试工具，其具备400倍光学放大、图像清晰鲜明、快速、精准、高效等特点。现如今市面上常见的光纤显微镜有两种：一种是手持式光纤显微镜，另一种是台式光纤显微镜；手持式光纤显微镜可以对FC/SC/LC光纤跳线/尾纤（公头）的光纤连接器端面情况（如刮痕、污染、凹陷等）进行检测，台式光纤显微镜可以对MTP/MTRJ/MPO/LC/SC光纤跳线的光纤连接器端面进行检测。

由于光纤连接器受到污染会增加光信号的衰减，降低光纤性能，甚至会造成光纤链路故障，因此在连接光纤之前需要使用光纤显微镜对其光纤连接器端面进行检测，若是端面有污染需对其进行清洁之后再连接，若是损坏严重（如端面凹陷），则需更换光纤。

三、光纤测试工具之光功率计

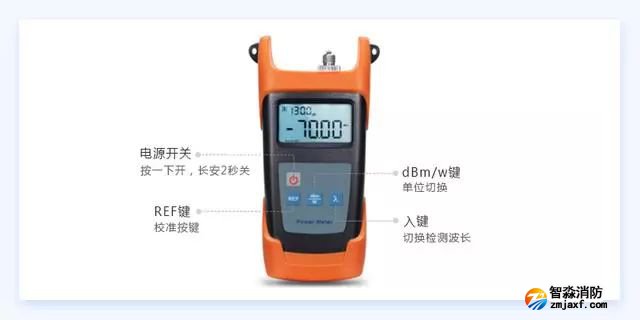

光功率计是一种用于测量绝对光功率和某一段光纤光功率相对损耗的光纤测试工具，通常情况下光功率计一般与稳定光源一起搭配使用可测量光纤跳线的损耗、检验其连续性以及检测光纤链路传输质量，可用于光纤通信和光纤CATV、光纤实验室测量及其他光纤测量，光功率计在光损耗测量要比OTDR精准

四、光纤测试工具之激光稳定光源

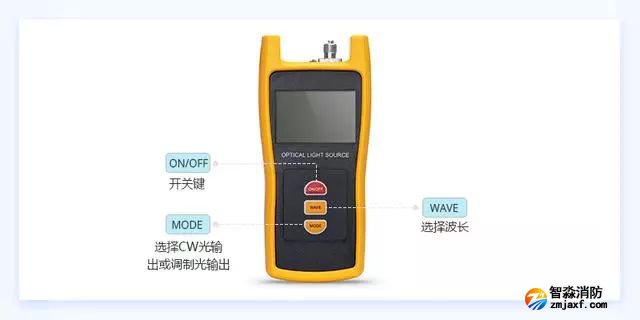

激光稳定光源是一种与光功率计搭配使用用于测量光纤功率相对损耗的光纤测试工具，由于在光纤通信中测量光纤损耗、连接损耗以及光接收灵敏度等都需要用到光源，而激光稳定光源是对光纤系统发射已知功率和波长的光源，因此在测量光纤损耗、连接损耗以及光接收灵敏度等时需使用激光稳定光源。

五、光纤测试工具的选择

经过上述对红光笔/光纤显微镜/光功率计/稳定光源等四种常见光纤测试工具的介绍，相信您已经充分了解了它们的作用，更加清楚了光纤测试工具的选择：

1、检测光纤的连通性及故障点定位时选择红光笔；

2、检测光纤连接器端面污染时选择光纤显微镜；

3、测量绝对光功率和相对损耗时选择光功率计和激光稳定光源。
