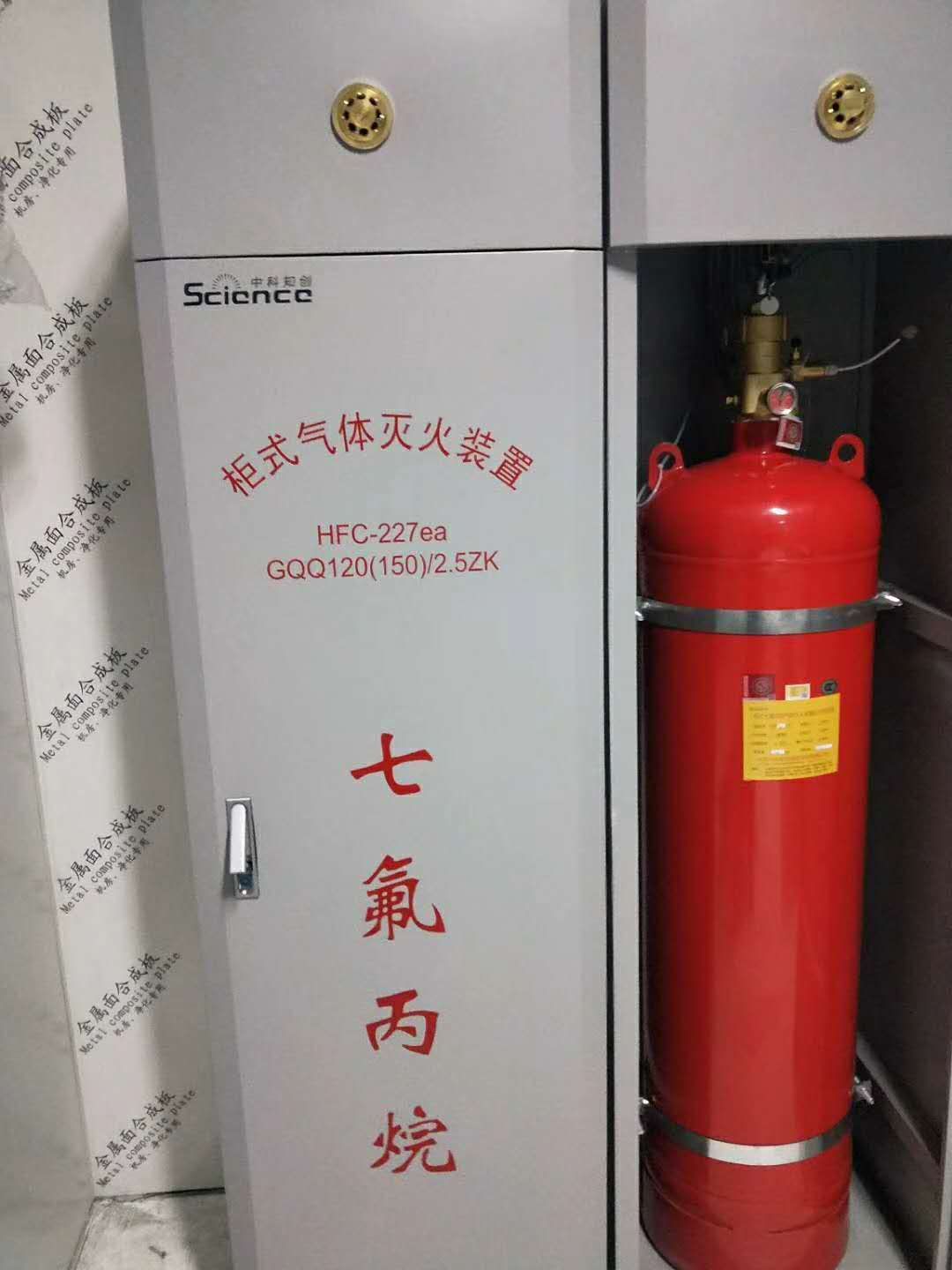

无管网七氟丙烷灭火系统安装与调试

无管网七氟丙烷灭火系统安装与调试

1、本装置安装场所应符合下列要求：




① 环境温度为0～50℃，要求室内干燥，相对湿度＜90%，通风良好。

② 安装场所环境空气中不应有易爆、导电尘埃及具有腐蚀性的有害物质。

③ 安装场所应备有AC220V专用电源。

2、装置搬运应做到轻装、轻卸，防止磕碰、震动、倒置、卧置及倾斜。

3、无管网七氟丙烷灭火系统安装、调试要求：

① 本装置应安装在防护区内远离热源，不易受到震动和碰撞、不易引起火灾的地方。

② 安装时将柜式灭火装置箱体平稳地放置在预先设定的位置，一般应靠墙安装，保证安装后箱体平稳、牢固。

③ 箱体正面操作面距离不应小于1.0m。

④ 需要连接的管件、管路，要安装到位，连接牢固，螺纹连接处加生料带辅助密封。启动气瓶与启动管路暂不连接。

注意：在整个安装、调试过程中和交付使用前，严禁将电磁先导阀上的保险销拔掉，严禁将七氟丙烷灭火装置瓶头阀上的安全装置拆掉，严禁将启动气瓶与启动管路连接，以免意外情况的发生，导致误喷。

4、 按接线图要求，将感烟、感温探测器、火灾报警及灭火控制器、气体手动控制盒、气体释放门灯、远动控制模块、（信号输入模块）、声光报警盒、警铃等内外部设备通过柜内接线排连接好。

注意：此时不允许接入电磁先导阀（电磁先导阀接线可暂时不接）。

5、 对于电气控制部分，首先检查各部件的固定情况及接插件的连接情况，检查外接线是否短路，经判定无误后开机（先开主电，后开备电），检查液晶显示是否正常，然后进入自检程序；接着通过编辑功能设定探测器地址，设定完后，接上探测器回路线，按系统图将探测器依次接入，进行整个系统功能测试。

6、 整个系统调试、功能测试完成，系统复位，经验收合格后，方可将电磁先导阀与报警、灭火控制器接通，将控制方式选择开关设定为用户所需的"自动"或"手动"位置。

7、 将启动气瓶与启动管路连接，去除电磁先导阀上的保险销，拆除七氟丙烷灭火装置瓶头阀上的安全装置，装置即可投入使用。拆除电磁先导阀保险销之前，应检查电磁先导阀处于"上锁"复位状态。

8、 无管网七氟丙烷灭火系统的安装、调试、操作使用应由经过培训的专业人员进行，安装、调试人员应熟悉本装置的工作原理、工作性能、动作程序及各部件的结构和工作状态。
