消防报警设备系统的安装与调试（一）

组件安装前的检查

系统主要组件的安装包括控制器类设备、火灾探测器、手动火灾报警按钮、消防电气控制装置、模块、消防应急广播、扬声器、火灾警报装置、消防专用电话、消防设备应急电源、可燃气体探测报警系统、电气火灾监控系统等内容。

1、核对设计文件的要求对组件进行检查，组件的型号、规格应符合设计文件的要求。

2、对组件外观进行检查，组件表面应无明显划痕、毛刺等机械损伤，紧固部位应无松动。

火灾探测器的安装要求

控制类设备主要包括火灾报警控制器、区域显示器、消防联动控制器、可燃气体报警控制器、电气火灾监控器、气体（泡沫）灭火控制器、消防控制室图形显示装置、火灾报警传输设备或用户信息传输装置、防火门监控器等设备。

1、控制类设备在消防控制室内的布置要求：

（1）设备面盘前的操作距离，单列布置时不应小于1.5m，双列布置时不应小于2m；

（2）在值班人员经常工作的一面，设备面盘至墙的距离不应小于3m；

（3）设备面盘后的维修距离不宜小于1m；

（4）设备面盘的排列长度大于4m时，其两端应设置宽度不小于1m的通道；

（5）与建筑其他弱电系统合用的消防控制室内，消防设备应集中设置，并应与其他设备间有明显间隔。

2、控制类设备采用壁挂方式安装时，其主显示屏高度宜为1.5m～1.8m，其靠近门轴的侧面距墙不应小于0.5m，正面操作距离不应小于1.2m；落地安装时，其底边宜高出地(楼)面0.1～0.2m。

3、控制器应安装牢固，不应倾斜；安装在轻质墙上时，应采取加固措施。

4、引入控制器的电缆或导线的安装要求：

（1）配线应整齐，不宜交叉，并应固定牢靠；

（2）电缆芯线和所配导线的端部，均应标明编号，并与图纸一致，字迹应清晰且不易退色；

（3）端子板的每个接线端，接线不得超过2根，电缆芯和导线，应留有不小于200mm的余量并应绑扎成束；

（4）导线穿管、线槽后，应将管口、槽口封堵。

5、控制器的主电源应有明显的永久性标志，并应直接与消防电源连接，严禁使用电源插头。控制器与其外接备用电源之间应直接连接。

6、控制器的接地应牢固，并有明显的永久性标志。

火灾探测器的安装要求

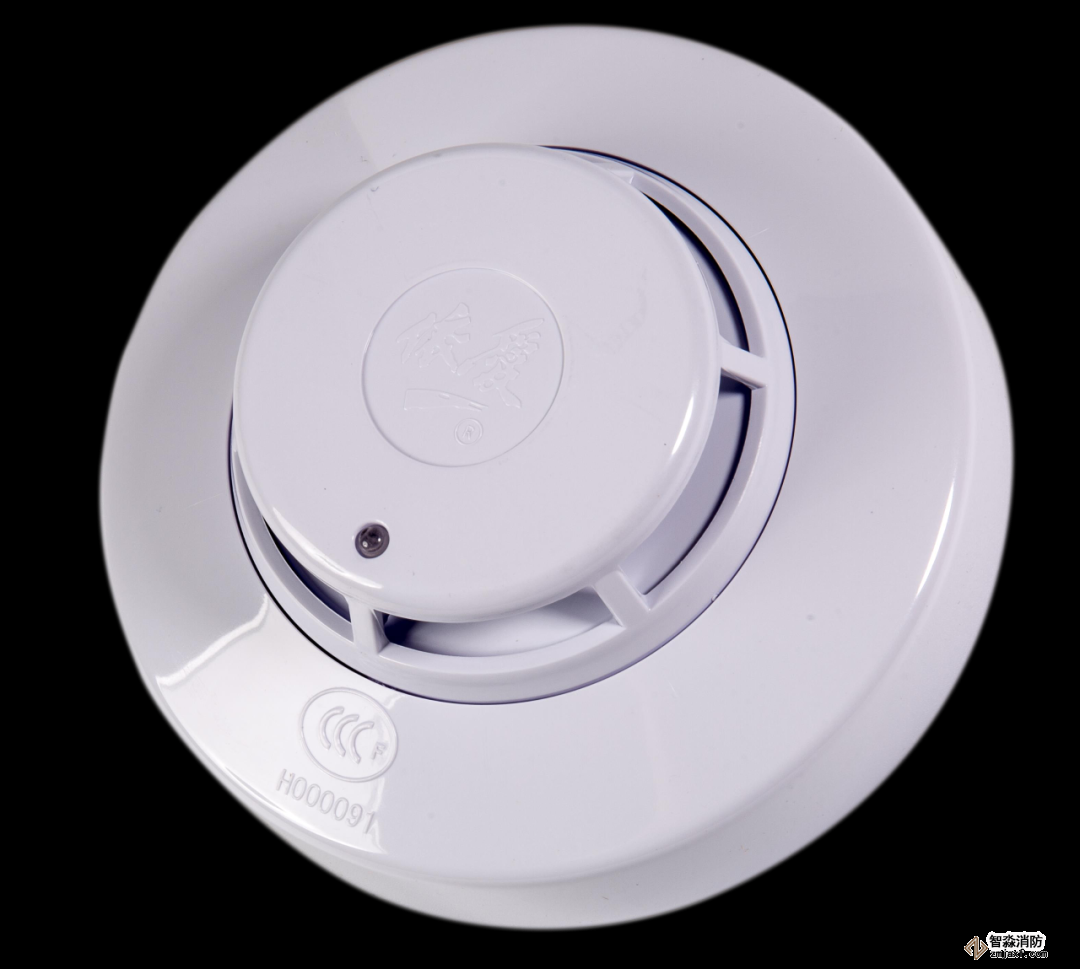

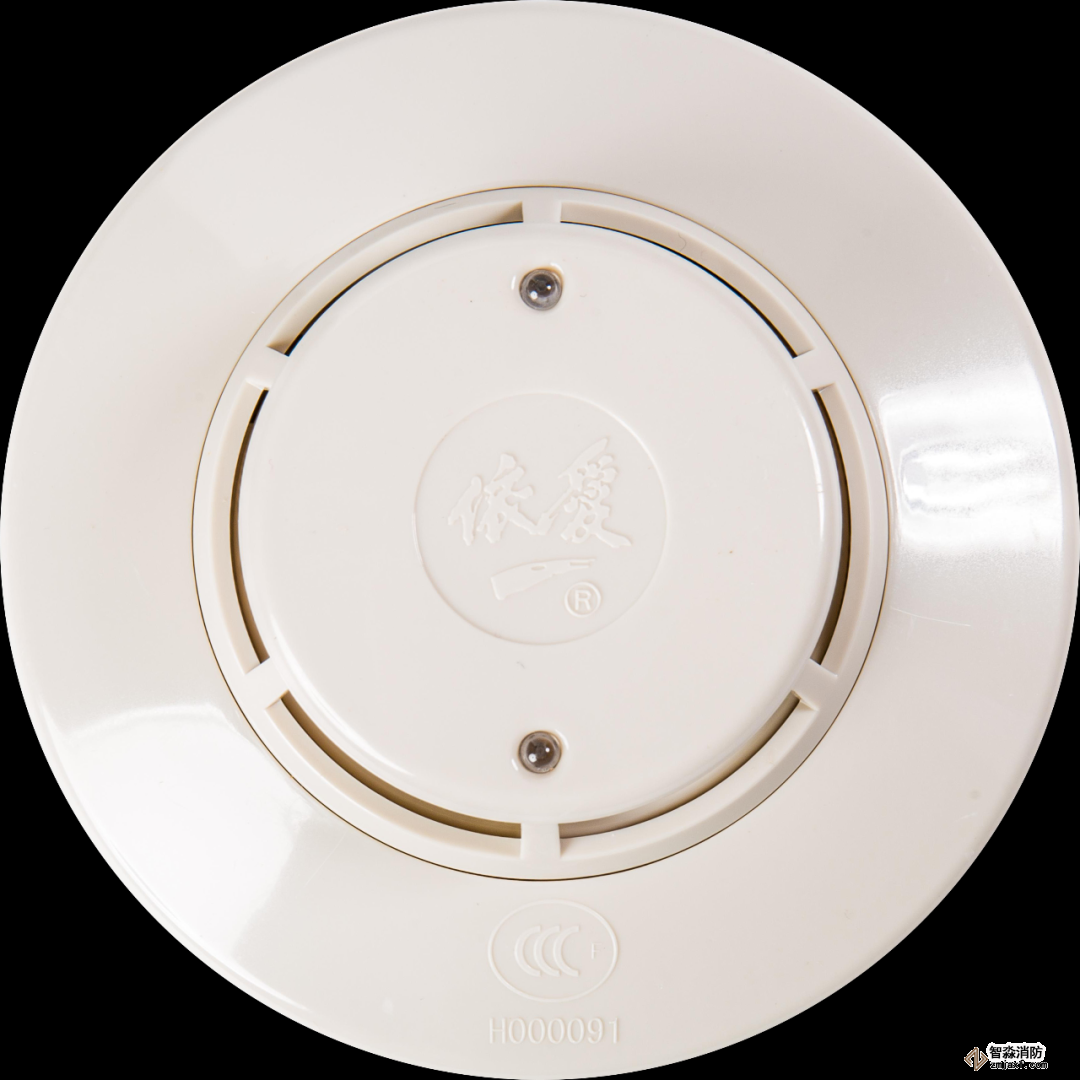

1、点型感烟、感温火灾探测器

（1）探测器至墙壁、梁边的水平距离，不应小于0.5m；探测器周围水平距离0.5m内，不应有遮挡物；探测器至空调送风口最近边的水平距离，不应小于1.5m；至多孔送风顶棚孔口的水平距离，不应小于0.5m。

（2）在宽度小于3m的内走道顶棚上安装探测器时，宜居中安装。点型感温火灾探测器的安装间距，不应超过10m；点型感烟火灾探测器的安装间距，不应超过15m。探测器至端墙的距离，不应大于安装间距的一半。

（3）探测器宜水平安装，当确实需倾斜安装时，倾斜角不应大于45度。

2、线型光束感烟火灾探测器

（1）根据设计文件的要求确定探测器的安装位置，探测器应安装牢固，并不应产生位移。在钢结构建筑中，发射器和接收器（反射式探测器的探测器和反射板）可设置在钢架上，但应考虑位移影响。

（2）发射器和接收器（反射式探测器的探测器和反射板）之间的光路上应无遮挡物，并应保证接收器（反射式探测器的探测器）避开日光和人工光源直接照射。

3、缆式线型感温火灾探测器

（1）根据设计文件的要求确定探测器的安装位置及敷设方式；探测器应采用专用固定装置固定在保护对象上。

（2）探测器应采用连续无接头方式安装，如确需中间接线，必须用专用接线盒连接；探测器安装敷设时不应硬性折弯、扭转，避免重力挤压冲击，探测器的弯曲半径宜大于0.2m。

4、敷设在顶棚下方的线型感温火灾探测器

探测器至顶棚距离宜为0.1m，探测器的保护半径应符合点型感温火灾探测器的保护半径要求；探测器至墙壁距离宜为1m～1.5m。

5、分布式线型光纤感温火灾探测器

（1）根据设计文件的要求确定探测器的安装位置及敷设方式；感温光纤应采用专用固定装置固定。

（2）感温光纤严禁打结，光纤弯曲时，弯曲半径应大于50mm；分布式感温光纤穿越相邻的报警区域应设置光缆余量段，隔断两侧应各留不小于8m的余量段；每个光通道始端及末端光纤应各留不小于8m的余量段。

6、光栅光纤感温火灾探测器

（1）根据设计文件的要求确定探测器的安装位置及敷设方式，信号处理器及感温光纤（缆）的安装位置不应受强光直射。

（2）光栅光纤感温火灾探测器每个光栅的保护面积和保护半径应符合点型感温火灾探测器的保护面积和保护半径要求，光纤光栅感温段的弯曲半径应大于300mm。

7、管路采样式吸气感烟火灾探测器

（1）根据设计文件和产品使用说明书的要求确定探测器的管路安装位置、敷设方式及采样孔的设置。

（2）采样管应固定牢固，有过梁、空间支架的建筑中，采样管路应固定在过梁、空间支架上。

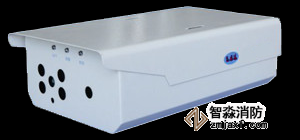

8、点型火焰探测器和图像型火灾探测器

（1）根据设计文件的要求确定探测器的安装位置；探测器的视场角应覆盖探测区域。

（2）探测器与保护目标之间不应有遮挡物；应避免光源直接照射探测器的探测窗口；探测器在室外或交通隧道安装时，应有防尘、防水措施。

9、探测器底座的安装

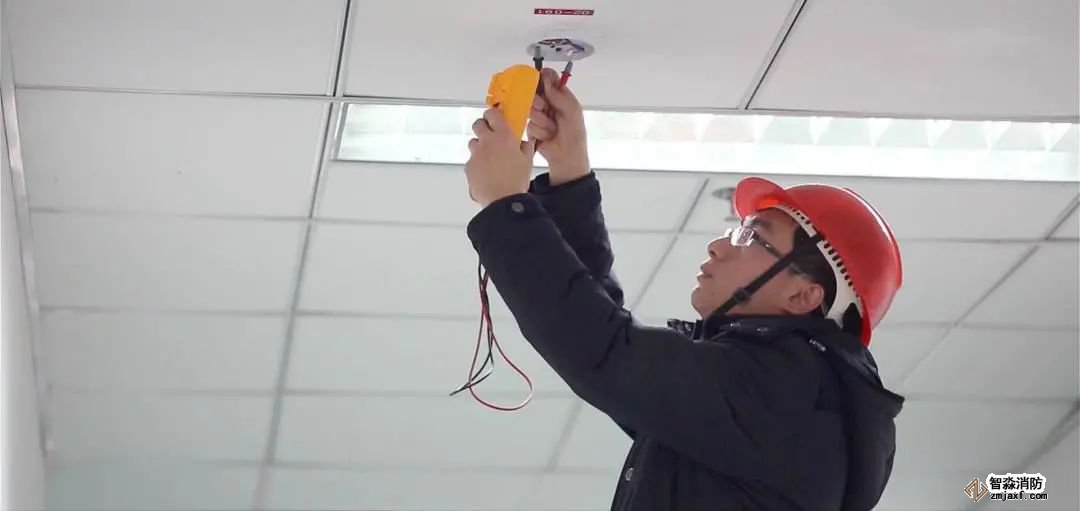

（1）探测器的底座应安装牢固，与导线连接必须可靠压接或焊接。当采用焊接时，不应使用带腐蚀性的助焊剂。

（2）探测器底座的连接导线，应留有不小于150mm的余量，且在其端部应有明显的永久性标志。探测器底座的穿线孔宜封堵，安装完毕的探测器底座应采取保护措施。

10、探测器报警确认灯应朝向便于人员观察的主要入口方向。探测器在即将调试时方可安装，在调试前应妥善保管并应采取防尘、防潮、防腐蚀措施

消防电气控制装置的安装要求

1、消防电气控制装置在安装前，应进行功能检查，检查结果不合格的装置严禁安装。

2、消防电气控制装置外接导线的端部，应有明显的永久性标志。消防电气控制装置箱体内不同电压等级、不同电流类别的端子应分开布置，并应有明显的永久性标志。

3、消防电气控制装置应安装牢固，不应倾斜；安装在轻质墙上时，应采取加固措施。消防电气控制装置在消防控制室内墙上安装时，其主显示屏高度宜为1.5m～1.8m，其靠近门轴的侧面距墙不应小于0.5m，正面操作距离不应小于1.2m；落地安装时，其底边宜高出地(楼)面0.1～0.2m。

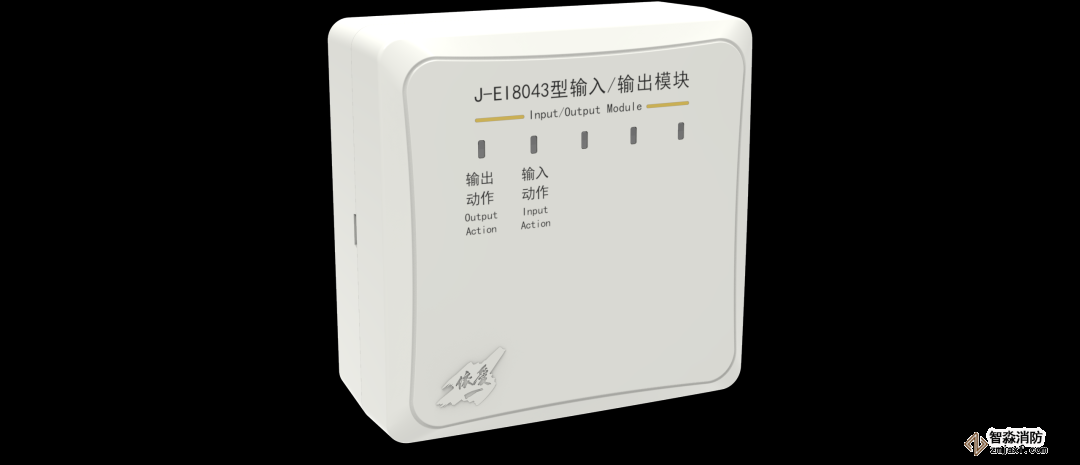

模块的安装要求

1、同一报警区域内的模块宜集中安装在金属箱内。模块（或金属箱）应独立支撑或固定，安装牢固，并应采取防潮、防腐蚀等措施。隐蔽安装时在安装处应有明显的部位显示和检修孔。

2、模块的连接导线，应留有不小于150mm的余量，其端部应有明显标志。

消防专用电话的安装要求

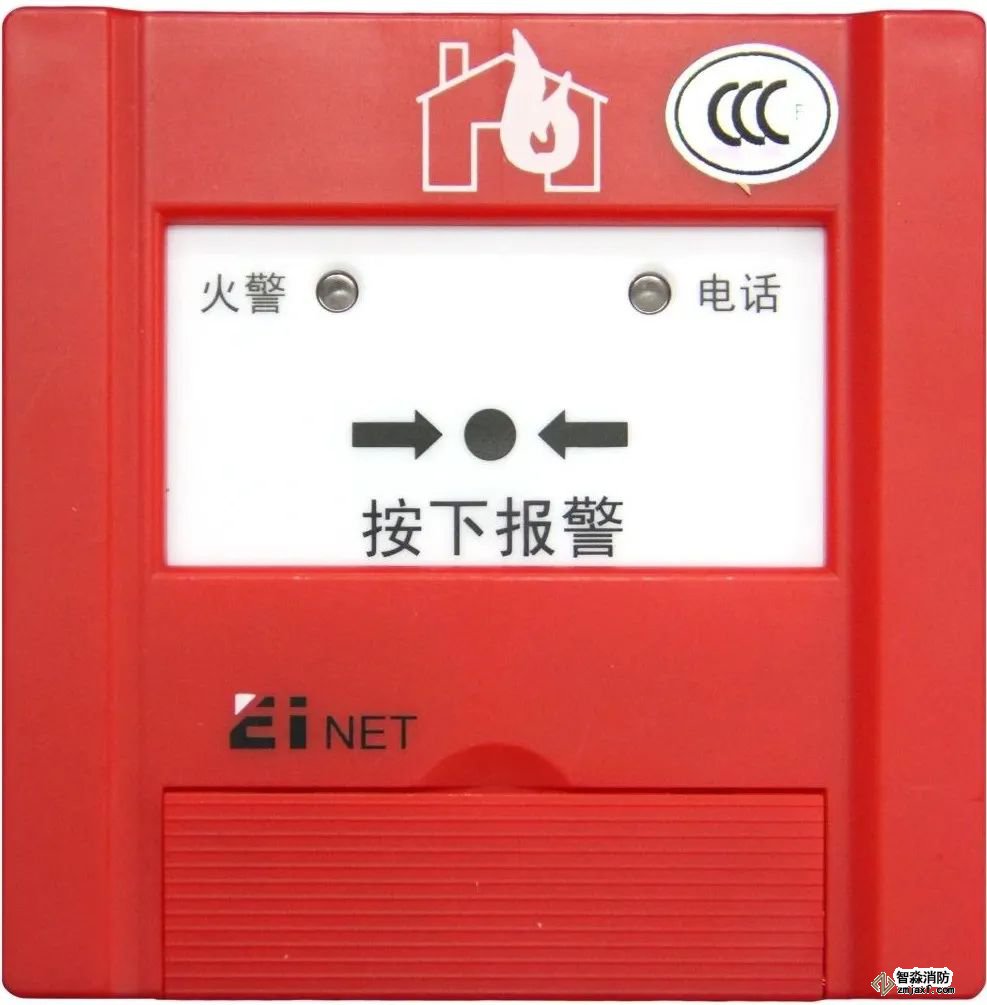

消防专用电话、电话插孔、带电话插孔的手动报警按钮宜安装在明显、便于操作的位置；当在墙面上安装时，其底边距地(楼)面高度宜为1.3～1.5m。消防专用电话和电话插孔应有明显的永久性标志。

消防设备应急电源的安装要求

1、消防设备应急电源的电池应安装在通风良好的地方，当安装在密封环境中时应有通风措施。

2、酸性电池不得安装在带有碱性介质场所；碱性电池不得安装在带酸性介质的场所。

3、消防设备应急电源不应安装在有可燃气体的场所。

系统接地要求

交流供电和36V以上直流供电的消防用电设备的金属外壳应有接地保护，其接地线应与电气保护接地干线（PE）相连接。接地装置施工完毕后，应按规定测量接地电阻，并作记录，接地电阻值应符合设计文件要求。

系统调试要求

系统调试前，应按设计文件要求对设备的规格、型号、数量、备品备件等进行查验；应按相应的施工要求对系统的施工质量进行检查，对属于施工中出现的问题，应会同有关单位协商解决，并应有文字记录；应按相应的施工要求对系统线路进行检查，对于错线、开路、虚焊、短路、绝缘电阻小于20MΩ等问题，应采取相应的处理措施。

对系统中的火灾报警控制器、消防联动控制器、可燃气体报警控制器、电气火灾监控器、气体（泡沫）灭火控制器、消防电气控制装置、消防设备应急电源、消防应急广播设备、消防专用电话、火灾报警传输设备或用户信息传输装置、消防控制室图形显示装置、消防电动装置、防火卷帘控制器、区域显示器(火灾显示盘)、消防应急灯具控制装置、防火门监控器、火灾警报装置等设备应分别进行单机通电检查。

点型感烟、感温火灾探测器

1、采用专用的检测仪器或模拟火灾的方法，逐个检查每只火灾探测器的报警功能，探测器应能发出火灾报警信号。对于不可恢复的火灾探测器应采取模拟报警方法逐个检查其报警功能，探测器应能发出火灾报警信号。当有备品时，可抽样检查其报警功能。

2、采用专用的检测仪器、模拟火灾或按下探测器报警测试按键的方法，逐个检查每只家用火灾探测器的报警功能，探测器应能发出声光报警信号，与其连接的互联型探测器应发出声报警信号。

线型感温火灾探测器

在不可恢复的探测器上模拟火警和故障，逐个检查每只火灾探测器的火灾报警和故障报警功能，探测器应能分别发出火灾报警和故障信号。可恢复的探测器可采用专用检测仪器或模拟火灾的办法使其发出火灾报警信号，并模拟故障，逐个检查每只火灾探测器的火灾报警和故障报警功能，探测器应能分别发出火灾报警和故障信号。

管路采样式吸气感烟火灾探测器

逐一在采样管最末端（最不利处）采样孔加入试验烟，采用秒表测量探测器的报警响应时间，探测器或其控制装置应在120s内发出火灾报警信号。根据产品说明书，改变探测器的采样管路气流，使探测器处于故障状态，采用秒表测量探测器的报警响应时间，探测器或其控制装置应在100s内发出故障信号。

点型火焰探测器和图像型火灾探测器

采用专用检测仪器或模拟火灾的方法逐一在探测器监视区域内最不利处检查探测器的报警功能，探测器应能正确响应。
