图解门禁系统电锁分类及安装方法

门禁系统我们刚接触的时候都会遇到锁，比如电磁锁、电插锁等等，那么这些锁怎么安装呢？今天就汇总一下门禁系统中常用的各种锁具，以及这些锁的安装方法，非常适合新手学习安装门禁设备。

门禁常用的电锁有：电插锁，磁力锁，电锁口，电控锁等。

1、电插锁：

电插锁看电线分为：两线电插锁、五线电插锁、八线电插锁。

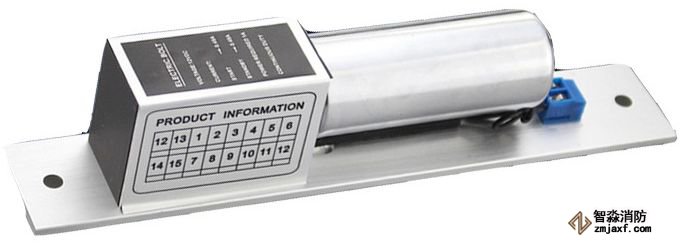

1.1 两线电插锁：

有两条电线，红色和黑色，红色接电源+12VDC 黑色接GND。断开任何一根线，锁头缩回，门打开。两线电锁，设计比较简单，没有单片机控制电路，锁体容易发热烫手，冲击电流比较大，属于价格比较低的低档电插锁。

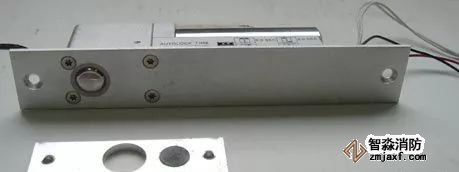

1.2 五线电插锁：

有两条电线，红色和黑色，红色接电源+12VDC 黑色接GND。还有 COM NO NC 三条线，是门磁信号线，反映门的开和关状态，NO 和 NC 分别和 COM 组成两对 信号相反（一组闭合信号，一组开路信号）。它通过门磁，根据当前门的开还是关状态，输出不同的开关信号给门禁控制器做判断，例如 门禁的非法闯入报警、门长时间未关闭等功能都依赖这些信号做判断，如果不需要这些功能，门磁信号线可以不接。五线电插锁采用单片机控制器，发热良性，带延时控制，带门磁信号输出，属于性价比好的常用型电锁。

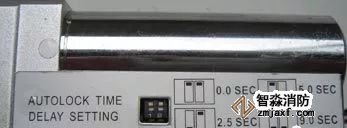

所谓带延时控制，就是锁体上有拨码开关，可以设置关门的延时时间。通常可以设置为 0秒，2.5秒，5秒，9秒。每个厂家的锁分几档延时略有不同。

电插锁上的关门延时设置

1.3 八线电插锁：

原理和5线电插锁一样。只是除了门磁状态输出外，还增加了锁头状态输出。即，锁头是不是伸出来信号不一样。反映门的开和关状态。它通过门磁，根据当前门的开还是关状态，输出不同的开关信号给门禁控制器做判断。

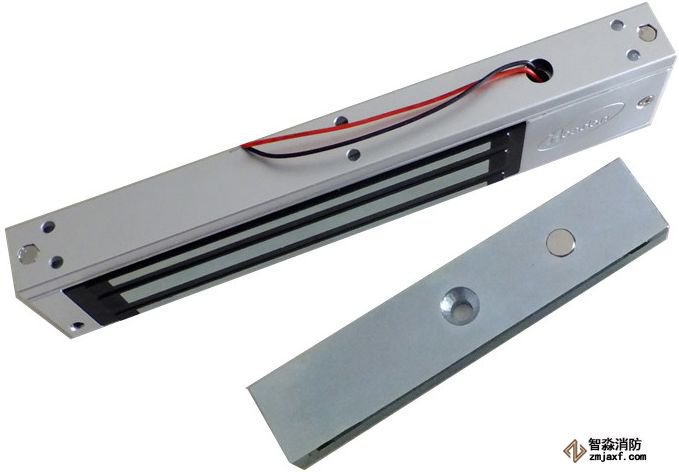

2、磁力锁：

磁力锁也叫电磁锁，是一种依靠电磁铁和铁块之间产生的吸力来闭合门的电锁。磁力锁也是一种断电开门的电锁。

有些磁力锁是带门状态（门磁状态）输出的，你仔细观察接线端，除电源接线端子外，还有 COM NO NC 三个接线端子，这些接线端子的作用可以根据当前门是开着还是关着，输出不同的开关信号给门禁控制器做判断，例如 门禁的非法闯入报警、门长时间未关闭等功能都依赖这些信号做判断，如果不需要这些功能，门状态信号端子可以不接。

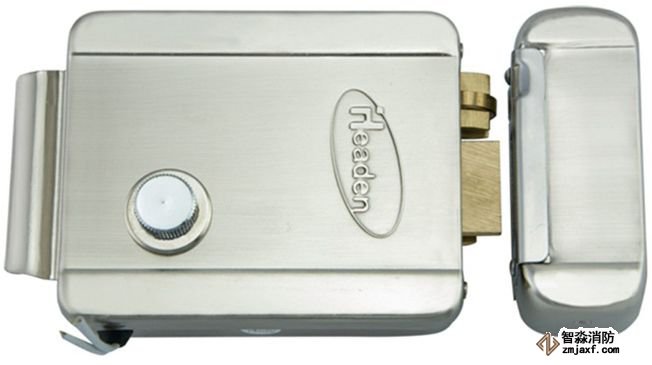

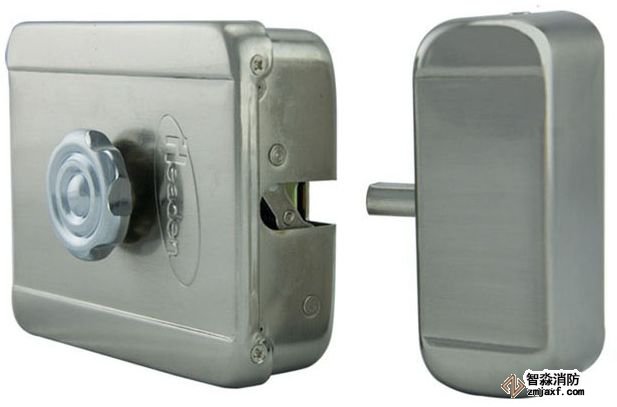

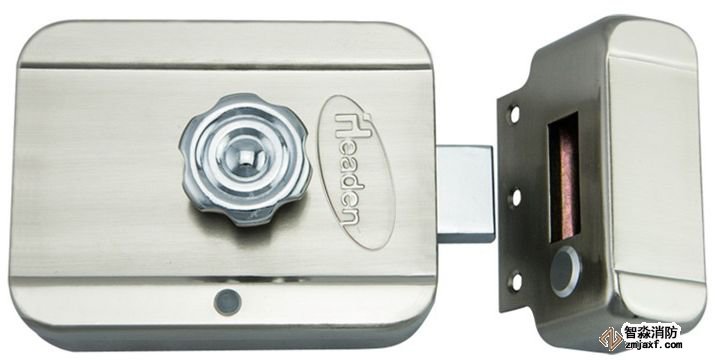

3、电控锁、静音锁、电机锁：

电控锁缺点：冲击电流较大，对系统稳定性冲击大，开门时“啪”的一声，噪音比较大。安装不方便，经常需要专业的焊接设备，点焊到铁门上。

施工时要注意，开门延时不能长，只能设置在1秒钟以内，如果时间长，有可能引起电控锁发热损坏。

针对噪音较大的缺点，设计出新款的“静音电控锁”，简称 “静音锁”。

另一种声音更小的电锁，他不再是利用电磁铁原理，而是驱动一个小马达来伸缩锁头。一般称电机锁或灵性锁。

电控锁、静音锁、电机锁主要用于小区单元门，银行储蓄所二道门等场合。也可以用门内锁上的旋钮或者钥匙打开。

门禁安装难点在于电锁安装，装什么电锁主要由门决定

所以，最基本的问题是，“你们是什么门”

简单的分，门可分为玻璃门、木门/金属门（防盗门）

电插锁是暗装，要将锁体埋入门框内，上图是电插锁最常见的安装方式，要求玻璃门上下均有包边

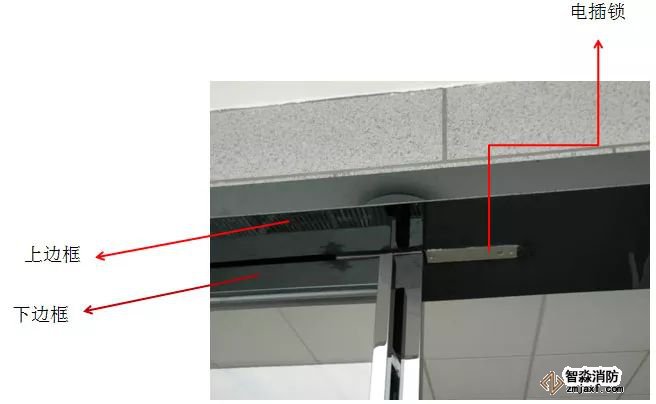

1.1 上下均有包边的玻璃门

最常见的电插锁安装方式

不需要使用任何额外的配件

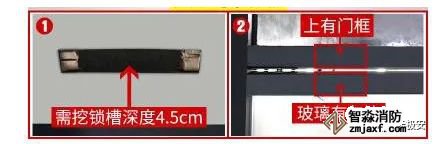

1.2 有上边框，无下边框的玻璃门

下无包边，所以借助“下门夹” 固定锁孔

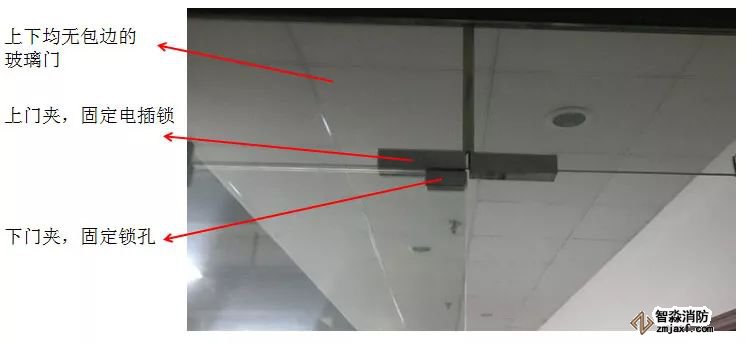

1.3 上下无边框的玻璃门

需借助“上门夹”固定电插锁，“下门夹”固定锁孔

1.4 说明事项

电插锁的优点：暗装显得美观，能180度内外开门。

缺点：不如磁力锁结实耐用，挖锁孔，施工比较繁琐。

建议安装磁力锁

磁力锁优点：结实耐用

磁力锁缺点：只能90度开门，即只能内开或外开。

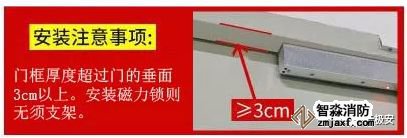

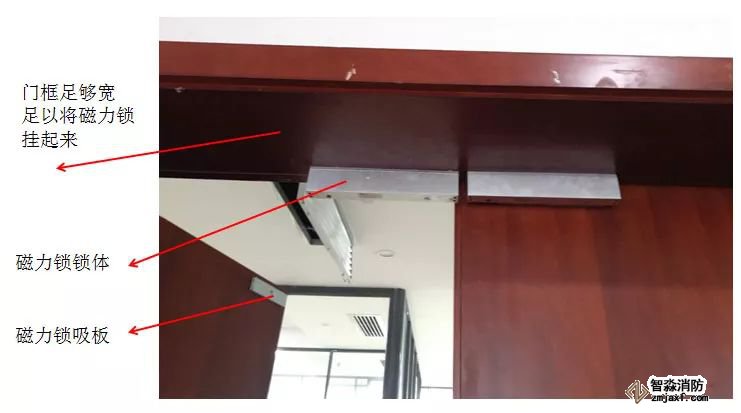

2.1 无辅助支架的挂式安装

无须支架，是最常见的安装方式

要求门框超过门的垂面3cm以上的

挂式安装典型图片展示如下：

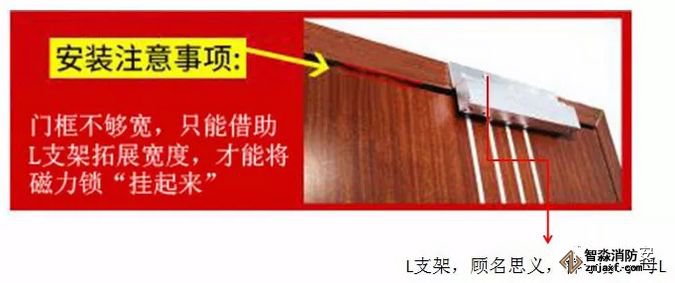

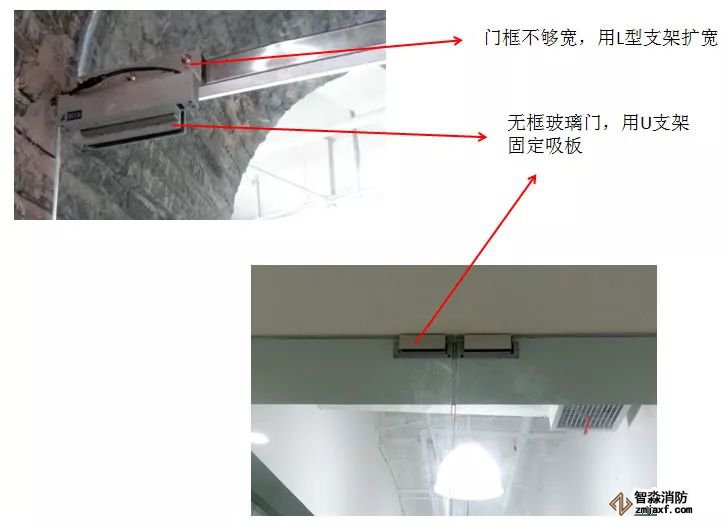

2.2 L支架辅助挂式安装

当门框不够宽时，借助L支架拓展门框宽度，让磁力锁得以“挂起来”

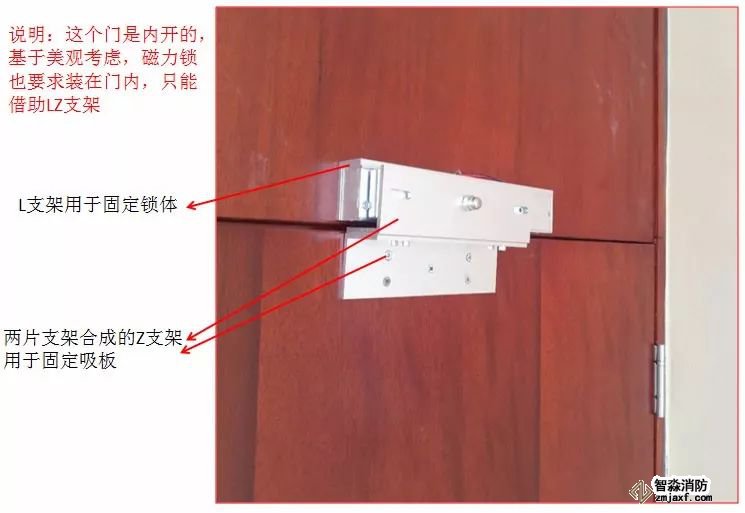

2.3 内开门，ZL支架辅助安装

挂式安装，锁的方向与开门方向是相反的，如门向内开，锁则装外面，如门向外开，锁则装在里面。

有时内开门，因为美观上的考虑，不希望锁装在外面，这时只能借助LZ支架辅助安装。

图解：磁力锁在玻璃门上的挂式安装，门框够宽，无需支架
