消火栓与喷淋头安装看似简单，你们做对了吗？

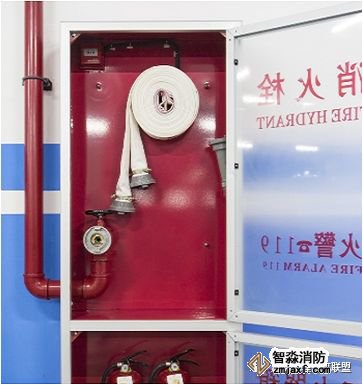

? 消火栓（箱）安装基本要求：

1）消火栓栓口离地高度1.1m，栓口朝外。

2）单个消火栓不应安装在消防箱门轴侧。

3）消防箱箱体安装垂直度允许偏差3mm，安装完毕封闭多余孔洞及孔洞缝隙。

4）消火栓箱门易打开，开启角度不小于120°；采用石材等装饰材料的消防箱门应开启灵活（开启拉力≯50N）；箱门外标识明显。

5）消火栓箱内水龙带、水枪、软管等安放到位。

消火栓安装在门开启侧

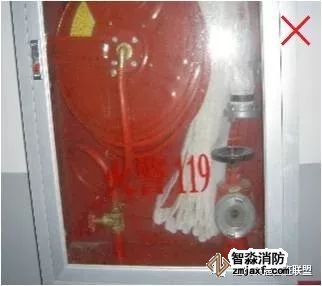

消火栓安装在门轴侧

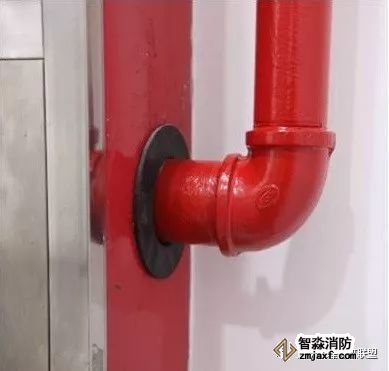

消防箱孔洞缝隙封闭

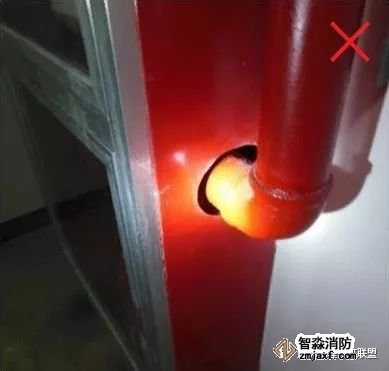

消防箱孔洞有缝隙





? 消火栓（箱）安装注意事项：

1）消火栓支管以栓阀的坐标、标高定位甩口，核定后稳固消火栓箱，待箱体找正固定后再安装栓阀。消火栓箱安装的垂直度允许偏差为3mm。

2）消火栓箱体若采用暗装或半暗装时，需在土建砌砖墙时，预留好消火栓箱洞，待消火栓箱就位找正找平后，用水泥砂浆填塞箱四周空间；明装时采用膨胀螺栓固定。安装在轻质隔墙上应有加固措施。

3）箱体配件安装时，消防水龙带应折好放在挂架上卷实、盘紧；消防水枪竖放在箱体内侧，自救式水枪和软管放在挂卡上或放在箱底部。消防水龙带与水枪、快速接头的连接，一般采用16#铜丝绑扎两道，每道不少于两圈；使用卡箍时，在里侧加一道铜丝。

单栓消防箱安装

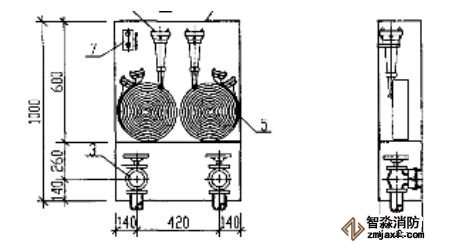

双栓消防箱安装

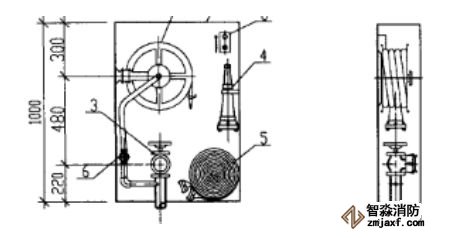

单栓带自救式消防卷盘箱安装

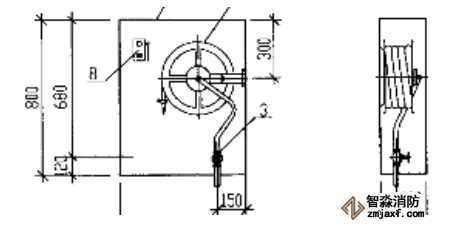

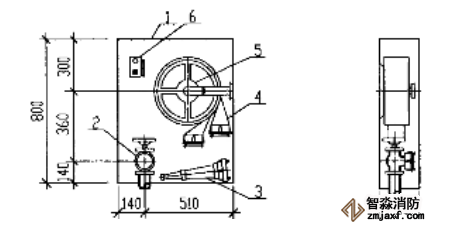

自救式消防卷盘箱安装

? 喷淋头安装基本要求：

1）喷头应居中安装（与装饰吊顶排版配合），与灯、烟感等成行成线。

2）直立型、下垂型标准喷头溅水盘与顶板的距离为75~150mm。

3）喷头装饰盖、罩应紧贴吊顶。

4）喷头臂（单、双）应统一纵向或横向安装。

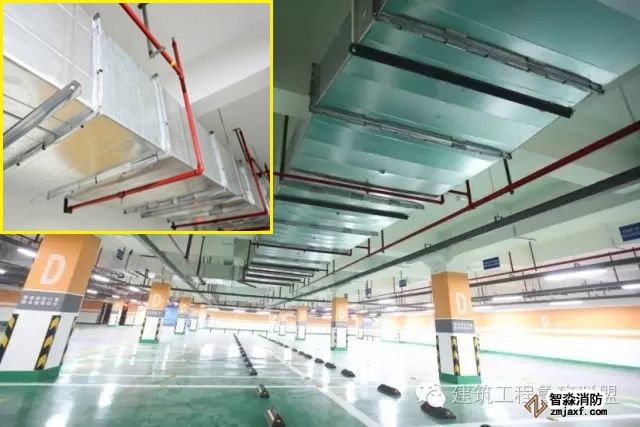

5）大空间成排喷头安装成行成线。

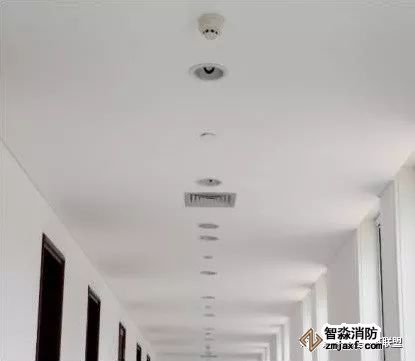

喷头与灯、烟感、风口成一直线

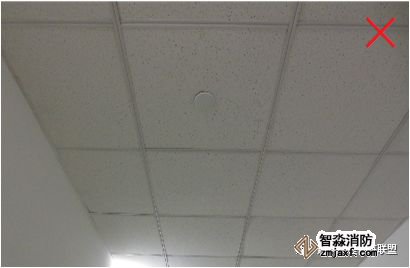

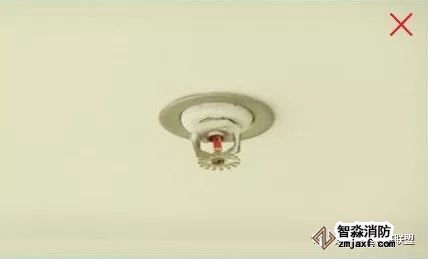

喷头未居中安装

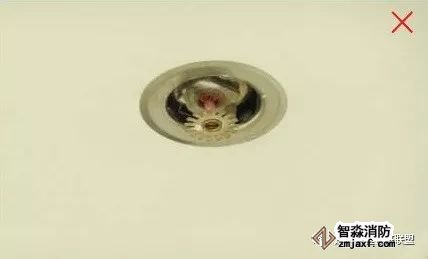

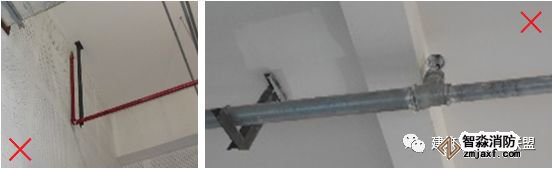

喷头安装长度过短

喷头安装长度过长





喷头安装离墙/梁太近



? 喷淋头安装注意事项：

1）喷头安装前应与精装天花吊顶布置图对照，优化喷头安装点位，防止与烟感、灯具、喇叭等装置冲突。

2）明确精装吊顶面基准线和标高线，在龙骨调整定位后，测量喷头短管的长度并安装，防止短管过长或过短。

3）天花吊顶喷头开孔由精装施工单位负责。



· 当喷头安装在不到顶的隔断附近时，喷头与隔断的水平距离和最小垂直距离应符合下表的规定：

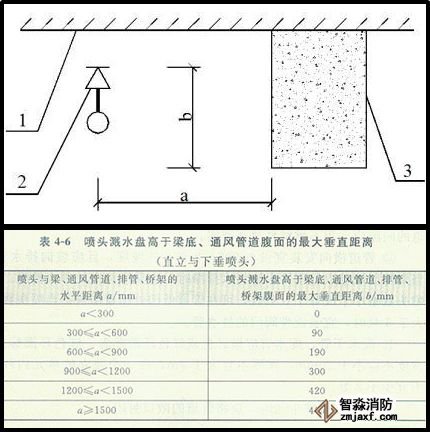

· 当喷头溅水盘高于附近梁底或宽度小于1.2m的风管、排管、桥架腹面时，喷头溅水盘高于梁底、风管、排管、桥架腹面的最大垂直距离应符合下表的规定：

· 当梁、风管、排管、桥架宽度大于1.2m时，增设的喷头应安装在其腹面以下部位。
