柜式七氟丙烷灭火系统如何接线安装？

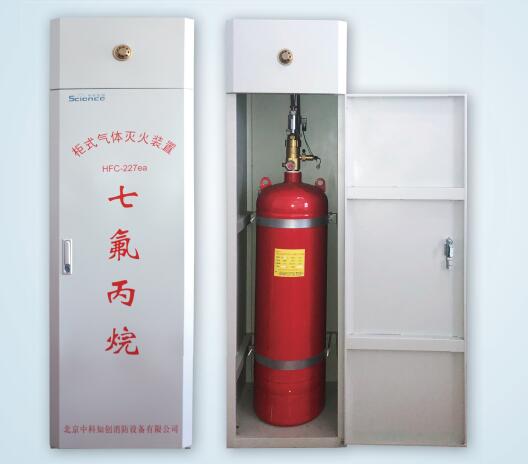

柜式七氟丙烷气体灭火装置气体灭火剂储存瓶经过包装成灭火柜，外形美观，平时放在需要保护的防护区内,在发生火灾时,不需要经过很多管路,直接就在防护区内喷放灭火。柜式七氟丙烷灭火系统如何接线安装？

柜式七氟丙烷灭火系统接线:

1）防护区内应设警铃或声光报警器，火灾发生时，警示人员及时离开。

2）防护区外应设声光报警器，建议安排在防护区疏散出口的门楣上方。

3）紧急启停按钮应该安装在防护区疏散出口的门外便于操作的地方，安装高度为中心点距地面1.5m，紧急启停按钮具备紧急启动和紧急停止功能。

4）如设置手动与自动转换装置，应设在防护区疏散出口的门外便于操作的地方，安装高度为中心点距地面1.5m。

5）灭火剂喷放指示灯应设在防护区的入口处，建议安装在门楣上方，灭火剂喷放时指示灯点亮，保持到防护区通风换气后，以手动方式解除。

柜式七氟丙烷灭火系统安装:

1）将柜体放置在防护区气体灭火设计图纸所标识位置，建议尽量使柜体背部安装在防护区靠墙位置，单台时应将喷嘴基本对准重点保护设备，多台时应均匀分布，并保证柜体平稳无晃动和倾斜。

2）将灭火剂瓶组搬进柜子中央，正面（喷字面）向外，并用抱箍和七字钩固定在柜体上，注意不要压坏柜体。若是双瓶组，将主动储瓶用抱箍固定在柜内右边，然后在左边固定好从动储瓶。

3）将喷嘴安装在柜体上部喷嘴孔，喷射方向朝柜外，内部用紧固螺母固定在柜体上。

4）高压软管带弯头端接头装在容器阀灭火剂出口螺纹上，扳手拧紧。另一侧连接在喷嘴末端螺纹上，扳手拧紧。

5）压力信号器调试好后安装在高压软管相应接口上，扳手拧紧。

6）压力表安装在容器阀压力表接口上，扳手拧紧。

7）将电磁驱动器安装在储瓶容器阀上（应在确保调试完毕后安装）。若是双瓶组，将电磁驱动器安装在主动储瓶容器阀上，气动驱动器安装在从动储瓶容器阀上。

8）安装双瓶组启动管路，将主动瓶容器阀与从动瓶气动驱动器连接起来。若两瓶组距离有偏差会导致该部件安装不上，此时需微调两瓶组的位置。（单瓶组无此操作）

9）将压力信号器及电磁驱动器的线路从柜体后预留穿线孔穿出，并与火灾自动报警灭火控制器或消防控制中心接通。注意使用防护套管，以免损坏线路。

10）检查各个安装连接部位，必须保证固定牢靠，管路连接密封处良好，线路连接无误。至此，整套七氟丙烷灭火装置安装完毕。
