电梯监控工程:海康威视无线网桥,安装调试过程及注意点!

作者: 消防改造安装 时间:2020-08-06 15:56:51 来源:http://www.zmjaxf.com/
摘要:弱电工程的无线传输中,网桥的使用已经非常普遍,今天给大家带来的是海康威视的电梯网桥。 设备连线 电梯网桥出厂自带POE电源,电源上的POE口使用网线连接到设备上的POE口即可给...

弱电工程的无线传输中,网桥的使用已经非常普遍,今天给大家带来的是海康威视的电梯网桥。

设备连线

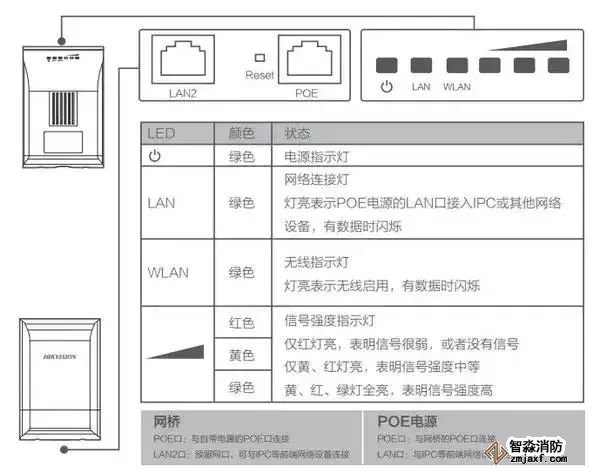

电梯网桥出厂自带POE电源,电源上的POE口使用网线连接到设备上的POE口即可给设备进行供电,机房端(接收端)POE电源LAN口(或设备上的LAN1/LAN2口)接入局域网交换机摄像机端(发送端)POE电源LAN口(或设备上的LAN1/LAN2口)可同时接入IPC、电梯网关,广告屏等设备。





安装方法

黑色机壳为机房端连接交换机或NVR,白色为摄像机端连接IPC,通过网桥,把电梯内的监控视频数据传输到监控中心,同时可传输广告屏,电梯物联网数据传输。如下图:

由于网桥采用无线方式传输,因此要保证传输质量,需要尽量避免环境因素的干扰。安装时尽量保证网桥正对安装,避开网桥中间的遮挡物,安装位置尽量不要靠近墙壁角落,避免多径反射对信号产生干扰。

弱电产品精选弱电报价学习视频及案例参考

当机房端在井道顶部时

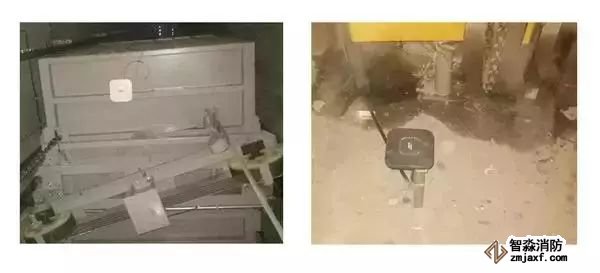

1、摄像机端安装在轿厢上部,正面朝上,使用扎带固定在轿厢上。

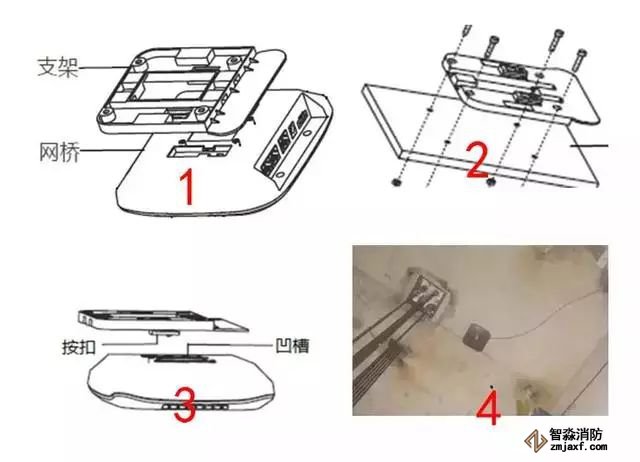

2、机房端安装在井道的顶部端,正面朝下,使用吸顶方式进行固定,步骤如下

无线网桥安装几项注意

1、做好防雨防尘、绝缘处理。网桥、POE以及网络摄像机的网线连接部分需要做好防雨防尘处理,网线与网桥的接头部分一般需要裹二到三层防水胶布,尽量不要让水晶头外露;网线与网络摄像机连接部分也需要裹二到三层防水胶布或绝缘胶布;所有电源接头部分尽量做好绝缘处理。

2、网桥设备的安装与固定。安装网桥时,首先一定要固定好支架,支架如果不稳会直接影响到微波信号传输的稳定性。将网桥往支架上固定时按照下图的固定方法将网桥固定牢固,在安装时,由于支架表面比较光滑,如果直接用螺母将U型夹码拧紧可能时间一长,室外雨水的浸透支架表面会生锈,U型夹码与支架之间的接触会松懈。

3、线材选择及其长度控制。控制好网线的长度确保最佳的传输效果。对于材质较好的双绞线(网线)的有效传输距离为100m,CAT5e或CAT6类线。由于网桥使用POE供电,网线不仅承载的是数据流同时还在给网桥供电,因此网线过长或材质较差都不宜使用。网桥与POE的连接部分尽量使用CAT5e或CAT6类线,长度尽量控制在25m以内。

提醒:

不论使用哪一种POE,其接口定义是统一的,POE上标有“DATA IN”的网口可以连接网络摄像机,交换机,电脑等网络设备,标有“P + DATA OUT”的网口务必连接网桥设备,连接时需要注意以免接错烧坏设备。

4、网桥、POE供电盒、网络摄像机或交换机等网络设备的正确连接。POE供电盒上一般会有三个接口:电源接口(一般为DC直流输入),POE网口(仅用于连接网桥设备的RJ45口),network口或LAN口(可以连接任何基于以太网口的网络设备,如:网络摄像机、交换机、路由器、电脑、NVR等)。

5、网线制作标准及其类型选择。目前使用的网线制作标准一般是按照国标的定义来制作的。推荐使用主流的T568B类线序标准来制作网线,其标准如下:

T568B:白橙,橙,白绿,蓝,白蓝,绿,白棕,棕

网桥设备采用POE供电,推荐使用国标T568B类的线序制作网线,由于所有网络设备为自适应以太网口,因此在连接网桥设备与POE或者是交换机连接POE时,强烈建议使用国标T568B类的直通线(即网线的两头均为国标T568B类的线序)。

6、防雷处理。网桥设备一般安装在室外空旷处,需要做好防雷保护措施;设备本身内置防雷保护电路,在设备外部会预留防雷接地端子(GND)。正确的防雷接地方法是:固定网桥的立杆一般会安装避雷针,网桥的接地端子需要用到一条铜芯线(一般用4mm²)与避雷线连接在一起接入大地。

7、馈线接头处理。对于室外大功率网桥设备,由于传输距离远需要加装外置天线,天线与设备之间需要用到馈线连接。此时,在所有馈线连接设备与天线的接头部分都要做防雨防尘处理,需要裹二到三层防水胶布或绝缘胶布,尽量不要让馈线接头部分裸露在空气中。

注意:机房端要安装在承重墙的下方,不能让网桥穿过承重墙,会导致信号衰减严重。

当机房端在井道底部时摄像机端需要安装到轿厢的底部(下图左),机房端直接叠高,放支架上即可(下图右)

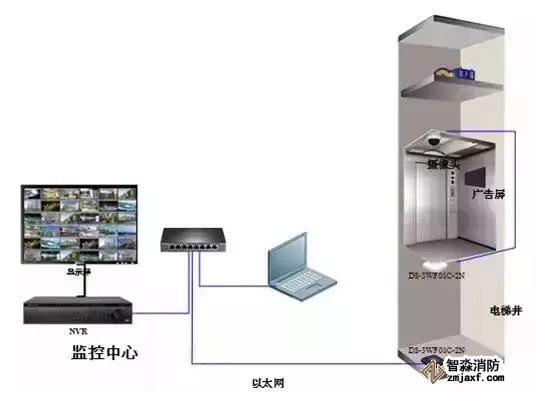

此情况安装拓扑图如下图所示:



常见问题排查

为什么搜索软件SADP搜索不到网桥?

这是正常现象,电梯网桥本身不支持SADP搜索。

前端相机不在线需如何排查?

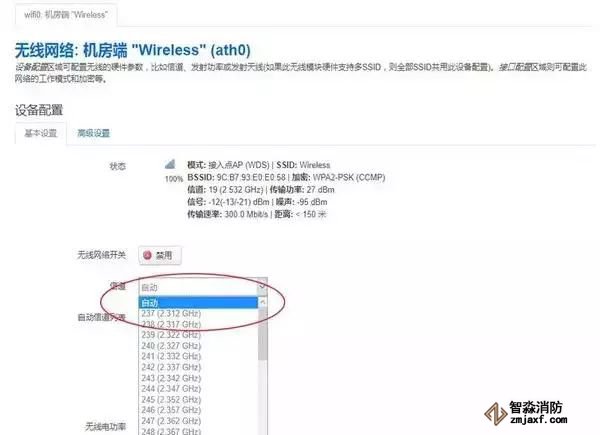

1.电脑直连接收端网桥lan口(或者poe模块的lan口),ping发送端IP看能否ping通,如果ping不通说明网桥间未建立连接。检查网桥是否正常供电,如果网桥都是正常工作状态,检查网桥配置,查看SSID,信道(频率)设置是否一致(如下图所示) ,两端设备的信道和SSID一定要相同。另外,当同一局域网内有多对网桥时,要修改每对网桥的ip地址。

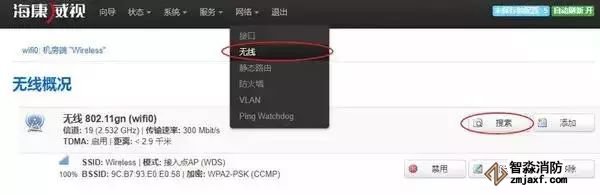

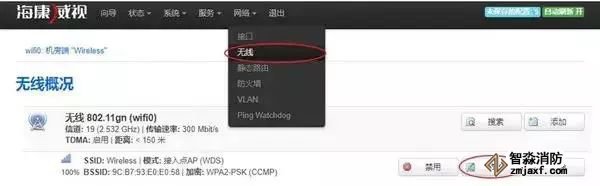

2.电脑连接收端网桥能ping通发送端网桥,并且能ping通前端,但是连接收端网桥所连的交换机ping不通前端相机。将发送和接收端网桥模式分别设为WDS客户端和WDS接入点(如下图所示),检查交换机配置,看网桥所在端口与电脑所在端口是否在同一vlan,是否互通。



通过网桥后画面卡顿怎么办?

画面卡顿一般是由于信号强度低,链路质量较差,或者无线信号干扰所致,排查方式如下:

1.信号强度低链路质量差的问题:登录网桥查看发送端跟接收端网桥的信号强度,信号强度大于-60dBm为较强信号强度,如果小于-60,建议查看网桥安装位置是够正确,是否正对安装,中间有没有遮挡,从安装方面进行排查。



2.无线信号干扰问题:建议先在网桥上搜索一下周围的无线信号,避开无线信号较密集的信道,建议选择非标准信道,尽量避免其它无线信号的干扰。
