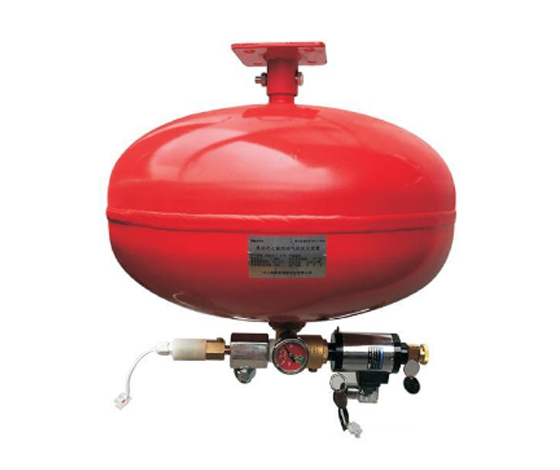

悬挂式干粉灭火装置系统施工的方法

悬挂式灭火装置应用场所比较广泛，主要如：电缆隧道、电缆夹层、计算机房、发电机房、档案室（库房）、配电室、地下液压站、通讯机站等工业和民用建筑消防。

一、维护

1）火装置一经开启或发现压力指示器指针指向红色区域时，必须重新再充装。

2）每年至少应对灭火系统进行一次功能试验检查。

3）使用单位应建立维护管理制度，由专人负责定期检查和维护。

4）灭火装置每次再充装或每五年应对灭火剂贮罐进行水压试验。水压试验不合格不允许再使用。

5）再充装时所用灭火剂必须是超细干粉灭火剂。

二、火灾自动报警设备安装

1）进厂火灾自动报警设备应根据设计图纸的要求，对型号、数量、规格、品种、外观等进行检查，并提供给国家消防电子产品，质量监督检测中心有效的检测检验合格的报告，及其它有关安装接线要求的资料，同时与提供设备的单位办理进厂设备检查手续。

2）感烟感温探测器的保护面积和保护半径应符合要求。

3）感烟感温探测器的安装间距不应超过规定中的极限曲线Dl—D11(含D9，)所规定的范围，并由探测器的保护面积A和保护半径R确定探测器的安装间距的极限曲线。

4）在顶棚上设置感烟、感温探测器时，梁的高度对探测器安装数量影响。

5）房间被书架、设备或隔断等分隔，其顶部至顶棚或梁的距离小于房间净高的5%时，则每个被隔开的部分应设置探测器。

6）探测器周围0.5m内，不应有遮挡物，探测器至墙壁、梁边的水平距离，不应小于0.5m。

7）在宽度小于3m的走道顶棚上设置探测器时，宜居中布置。感温探测器的安装间距不应超过10m，感烟探测器安装间距不应超过15m，探测器至端墙的距离，不应大于探测器安装间距的一半。

三、手动火灾报警按钮的安装

1)手动火灾报警按钮应安装在明显和便于操作的墙上，距地高度1.5m，安装牢固并不应倾斜。

2)手动火灾报警按钮外接导线应留有0.10m的余量，且在端部应有明显标志。

四、端子箱和模块箱安装

1)端子箱和模块箱一般设置在专用的竖井内，应根据设计要求的高度用金属膨胀螺栓固定在墙壁上明装，且安装时应端正牢固，不得倾斜。

2)用对线器进行对线编号，然后将导线留有一定的余量，把控制中心来的干线和火灾报警器及其它的控制线路分别绑扎成束，分别设在端子板两侧，左边为控制中心引来的干线，右侧为火灾报警探测器和其它设备来的控制线路。

3)压线前应对导线的绝缘进行摇测，合格后再按设计和厂家要求压线。

4)模块箱内的模块按厂家和设计要求安装配线，合理布置，且安装应牢固端正，并有用途标志和线号。

五、火灾报警控制器安装

火灾报警控制器(以下简称控制器)接收火灾探测器和火灾报警按钮的火灾信号及其它报警信号，发出声、光报警，指示火灾发生的部位，按照预先编制的逻辑，发出控制信号，联动各种灭火控制设备，迅速有效的扑灭火灾。为保证设备的功能必须做到精心施工，确保安装质量。火灾报警器一般应设置在消防中心、消防值班室、警卫室及其它规定有人值班的房间或场所。控制器的显示操作面板应避开阳光直射，房间内无高温、高湿、尘土、腐蚀性气体；不受振动、冲击等影响。

六、系统的调试

1)灭火系统的调试宜在系统安装完成后进行。调试前应具备完整的技术资料及调试必需的其它资料。调试负责人应由专业技术人员担任。参加调试的人员应职责明确。调试前应按设计要求检查系统组件的型号、规格、数量、布置位置以及安装质量，并应及时处理所发现的问题。调试后按相关标准规定的内容提出调试报告。调试报告的表格形式可根据灭火系统的具体情况进行调整。

2)灭火系统的功能调试前的准备（调试前先检查如下各项安装施工质量，确认合格后，才能开始进行调试）：

a各设备之间的连接线应正确无误；

b灭火装置上有绝缘要求的外部带电端子及灭火装置外壳间的绝缘电阻应大于20ΜΩ。

c调试时应先断开灭火系统中所有悬挂式灭火装置上的电控启动器上的信号输入线，在启动信号输入线上接入相应电压的指示灯。

3)自动启动功能调试：

将灭火控制器设在“自动”位置，对灭火系统中的火灾探测器逐个分别施加模拟火灾信号，声光报警器应发出声光报警信号。当施加两个独立的模拟火灾信号时，在到达设计规定的延时时间后，接入的指示灯应显亮。

4)手动启动功能调试：

将灭火控制器设在“手动”位置，对灭火系统中的火灾探测器施加两个独立的模拟火灾信号，声光报警器应发出声光报警信号，但接入的指示灯应不显亮。按下操作显示板上手动启动按钮或灭火系统中安装的任一手动控制盒上的启动按钮后，到达设计规定的延时时间后，接入的指示灯应显亮。

5)紧急停止功能调试：

当灭火控制器处于启动延时期间内，按下操作显示板上或手动控制盒上的紧急停止按钮时，接入的指示灯应不显亮。

6)各项功能调试合格后，灭火系统应按下列规定复位：

a灭火控制器应复位；

b拆除调试用接入的指示灯；

c用万用表测量悬挂式灭火装置上的电控启动器，其阻值应为50Ω～60Ω。合格后，将电控启动器与信号输入线按设计要求，可靠地连接在一起。
