消防气体灭火系统如何接线

气体灭火系统：所有不能用水作为灭火剂介质进行保护的防护区，需要采用的气体作为灭火剂介质进行防护区的方式统称为气体灭火系统。

目前对于气体灭火系统，GB50370-2005《气体灭火系统设计规范》上提到的气体介质有二氧化碳，七氟丙烷，IG541混合气体和气溶胶四种。但是标准之外还有N多种气体灭火介质，如氮气，六氟丙烷等等。

气体灭火系统原理为1、防护区内两种不同类型的火灾探测器确认真实火灾后，联动气体灭火控制盘并启动声光报警器及喷放延时30s，完成后启动气体灭火介质进行防护区灭火及防护区室外气体喷放灯，防止再有人员误入。2、防护区内发生火灾后，有人员确认火灾真实发生后，通过启动现场紧急启动按钮启动声光报警器及喷放延时30s，完成后启动气体灭火介质进行防护区灭火及防护区室外气体喷放灯，防止再有人员误入。

对于你提到的气体灭火系统如何接线问题，其实是很简单的，知道其原理，气体灭火系统的接线也就一目了然，气体灭火控制盘接入火灾报警控制器的方法有多种，同一厂家产品通过CAN即可接入，不同厂家的产品通过模块接入。气体灭火控制盘对外部设备的输出控制均为DC24V。信号反馈为无源触点，均采用两根线。

一般情况下来说，消防放气指示灯是消防系统中常用的一种指示灯情况，在火灾发生过程中疏散群众。消防放气指示灯主要用在气体灭火场所。

当气体释放后，点亮放气指示灯，提醒灭火场 所以外的人员不要进入该场所。

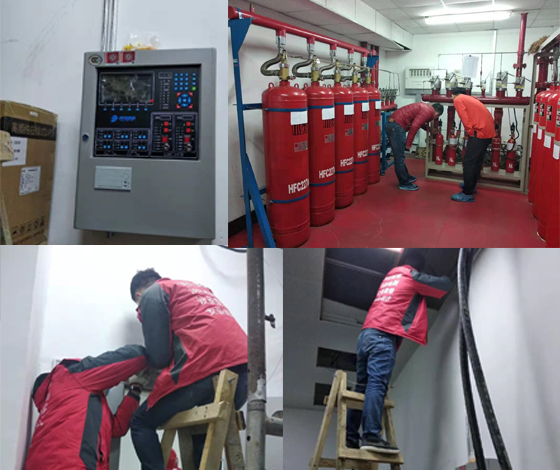

气体灭火保护区外设气体灭火控制盘，接收保护内的烟感、温感等报警信号，入口门外上方设放气灯，门外侧边设紧急启停按钮，保护区内外设声光报警，分别引至气体灭火控制盘内相应端子，保护区内气溶胶启动线串接后引至气体灭火控制盘输出端子，反馈线引至气体灭火控制盘反馈端子，风阀引线接至气体灭火控制盘空调控制接点。
