消防应急照明和疏散指示系统的安装施工方法

作者: 消防改造安装 时间:2019-09-04 14:11:26 来源:http://www.zmjaxf.com/
摘要:消防应急照明和疏散指示系统按控制形式分为集中控制和非集中控制,应急电源的实现方式有集中电源和非集中电源。所以就有4类系统形式: 时下我们推崇的是集中电源集中控制型的...


消防应急照明和疏散指示系统的安装施工方法

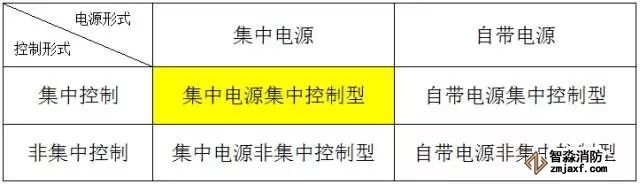

消防应急照明和疏散指示系统按控制形式分为集中控制和非集中控制,应急电源的实现方式有集中电源和非集中电源。所以就有4类系统形式:

时下我们推崇的是集中电源集中控制型的消防应急照明和疏散指示系统,这种系统形式相比其他3类,有着巨大的优势




集中电源集中控制型优势

1.实现了“就近疏散”向“安全疏散”的转变

消防火灾报警器联动,可以快速、准确地获得火灾点的位置信息,计算机自动生成疏散预案,并控制消防应急标志灯指示出最佳疏散路线。

2.安全电压供电

消防应急灯具采用DC24V供电。DC24V供电系统被称之为“不带电系统”。相比传统的应急照明灯具使用的是220V供电。安全性大大提高。

3.事故风险低,维护成本低

电池总站式供电系统有供电全面瘫痪的风险;自带电源式消防应急灯具的电池维护和更换不方便,运行成本高。分散设置集中供电的优势非常明显。




系统施工与安装

问:集中电源集中控制型的消防应急照明和疏散指示系统该如何施工呢?

答:照图施工。施工前,应具备系统图、设备布置平面图、接线图、安装图以及消防联动逻辑说明等必要的技术文件。施工过程中,施工单位应做好施工(包括隐蔽工程验收)、检验、调试、设计变更等相关记录。施工过程结束后,施工方应对系统的安装质量进行全数检查。竣工时,施工单位应完成竣工图及竣工报告。

这类产品系统的图纸,查看和统计都比较简单容易。看清楚系统图例、注意参数配置就可以了。



问:该类产品系统如何安装?

答:请注意:现行规范GB50166-2007中没有明确消防应急照明和疏散指示系统施工及验收规范,但是相关规范诸如GB50016、GB50116、GB50045都有涉及该产品的相关要求。汇总整理如下,仅供参考。



1.消防应急标志灯具的安装

(1)在顶部安装时,尽量不要吸顶安装,灯具上边与顶棚距离宜大于200mm;吊装时,应采用金属吊杆或吊链,吊杆或吊链上端应固定在建筑结构件上;

(2)低位安装在疏散走道及其转角处时,应安装在距地面(楼面)1m以下的墙上,标志表面应与墙面平行,凸出墙面的部分不应有尖锐角及伸出的固定件;

(3)安装在地面上时,灯具的所有金属构件应采用耐腐蚀构件或做防腐处理,电源连接和控制线连接应采用密封胶密封,标志灯具表面应与地面平行,与地面高度差不宜大于3mm,与地面接触边缘不宜大于1mm;

(4)在人员密集的大型室内公共场所的疏散走道和主要疏散线路上设置的保持视觉连续的消防应急标志灯具在安装时,箭头指示方向或导向光流流动方向应与疏散方向一致。



2.消防应急照明灯具的安装

(1)消防应急照明灯具应均匀布置,最好安装在棚顶或距楼地面2m以上的侧面墙上;

(2)在侧面墙上顶部安装时,其底部距地面距离不得低于2m,在距地面1m以下侧面墙上安装时,应采用嵌入式安装,其凸出墙面最大水平距离不应超过20mm,且应保证光线照射在安装灯具的水平线以下;不得安装在地面或1~2m之间侧面墙上;

(3)吊装时,要采用金属吊杆或吊链,吊杆或吊链上端应固定在建筑结构件上。



3.应急照明配电箱和分配电装置的安装

(1)应急照明配电箱和分配电装置落地安装时宜高出地面50mm以上,屏前和屏后的通道最小宽度应符合《低压配电设计规范》GB50054中的规定;

(2)应急照明配电箱和分配电装置安装在墙上时,其底边距地面高度宜为1.3~1.5m,靠近门轴的侧面距墙不应小于0.5m,正面操作距离不应小于1.0m。



4.应急照明集中电源的安装

(1)安装场所应无腐蚀性气体、蒸汽、易燃物及土;电池应安装于通风良好的场所,严禁安放在密封环境、有可燃气管道、仓库等场所;

(2)落地安装时,宜高出地面150mm以上,屏前和屏后的通道应能够满足更换电池的需求。



5.应急照明控制器的安装

(1)落地安装时,其底边宜高出地坪0.1~0.2m;

(2)应急照明控制器应安装牢固,不得倾斜,安装在轻质墙上时,应采取加固措施;

(3)应急照明控制器的主电源要有明显标志,并应直接与消防电源连接,严禁使用电源插头。应急照明控制器与其外接备用电源之间应直接连接。接地应牢固,并应有明显标志;

(4)应急照明控制器的控制线路要单独穿管。引入应急照明控制器的电缆或导线,配线应整齐,避免交叉,并应固定牢靠;电缆芯线和所配导线的端部,均应标明编号,并与图纸一致,字迹应清晰且不易退色;端子板的每个接线端,接线不得超过2根;电缆芯和导线,应留有不小于200mm的余量;导线应绑扎成束;导线穿管后,应将管口封堵。







功能调试

A、模拟消防联动控制信号,应急照明控制器应控制相关消防应急灯具转入应急工作状态;

B、应急照明控制器应能控制并显示系统内所有的消防应急灯具、消防应急电源、应急照明分配电装置及其它附件的工作状态;

C、手动控制消防应急照明控制器,使消防应急灯具转入应急工作状态,相关消防应急灯具应转入应急工作状态。
