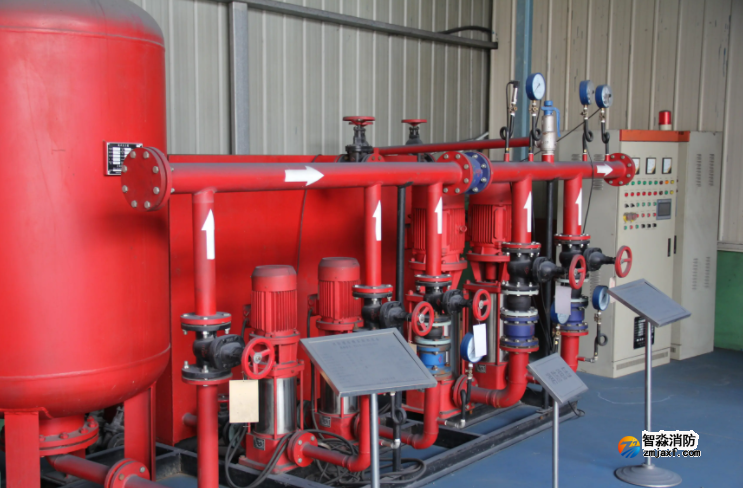

隔膜式气压水罐为气水分离式气压罐，其内部的空气和水被一层橡胶所隔离，形成互不接触的气室和水室，因些空气不会溶解于水中，设备正常运行时不需经常补气。设备结构组成及工作原理如图(1)所示。橡胶隔膜用法兰固定在气压水罐体上。设备安装运完毕后，一次性由充气咀向气空充气，将水室内的空气尽量挤出。待充气至稳压系统设计zui低工作压力时，封闭充气咀。设备投入日常运行时，罐内开始进水。随着进水量的增加，水室体积不断扩大，气室被不断压缩，罐内压力逐渐升高，达到设计zui高工作压力时，水泵停止运行，气室的压力将水室内的水压入管网，来保持管网的压力。如此周而复始的进行日常消防管网的稳压补水。

消防供水设备

同样，当有火警时，启动消防主泵的同时关闭稳压泵，使消防主泵直接供应消防用水。待灭火工作完毕，手动关闭消防水泵，消防控制柜又以自动方式控制稳压补水泵维持日常运行。

生活、消防共用型气压给水设备可同时向生活管网和消防管网供水。

生活、消防共用型气压给水设备既可采用补气式气压罐，也可采用隔膜式气压水罐，应视具体情况而定。

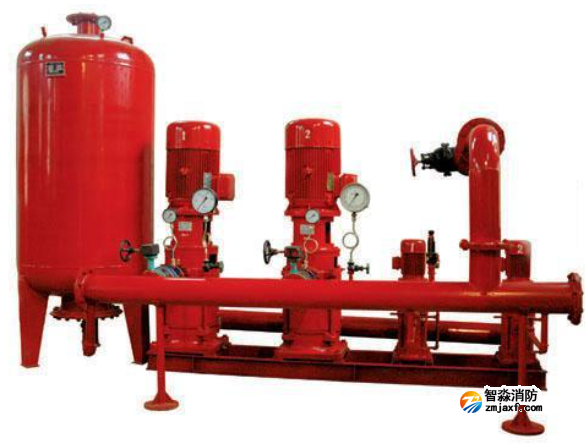

生活、消防共用型气压给水设备的结构组成和工作原理如图(2)所示。无火警信号时，生活网上的电磁(动)阀处于开启状态，设备向生活管网和消防管网同时供水，保证生活用水，并保持消防管网一定的压力。当火警发生时，控制设备向消火栓或消防控制中心反馈消防报警信号并发出声光报警信号，同时关闭稳压水泵和生活管网上的电磁（动）阀，开启供水主泵直接向消防管网供应消防用水，同时解除断水保护功能。当消防工作完毕后，由工作人员手动关闭供水主泵，整套设备又以自动方式控制稳压水泵和供水主泵，维持日常运行。

特点

由于采用橡胶隔膜作为气水隔离物，所以这种消防气压供水设备不需经常补气，省却了补气装置，简化了设备的结构，降低了故障率。同时由于使气水相分离，防止了气水混合，因此减少了水的气化和由于气化所造成的汽蚀现象。

1、密闭性能好：罐体为密封装置，气水接触少，保证水质不收污染。

2、结构紧凑、占地少：借助电脑三维设计，不仅仅是简单地拼合，而且科学合理布置各组成部件，zui大限度压缩占地面积。

3、便于集中管理：该机组为一体化结构，免除用户因不同厂家产生的售后服务不*的麻烦。

4、节约资金：生活和消防两套供水系统只需一套气压给水设备，大大节省资金的投入；平常自动运行供水主泵，不会因消防水泵长期闲置而锈蚀损坏，充分保证了火警发生时消防系统的正常运转。

技术参数

设备型号		消防水泵			稳压装置
设备型号		流量 L/s	扬程 m	功率 kw	稳压泵功率 KW	气压罐
XQZ(G)4/5	0.15 0.30 0.45	5	33	4	1.5	φ800×2300 有效容积：150L φ1000×2500 有效容积：300L φ1200×2900 有效容积：450L zui高工作压力 0.6MPa
XQZ(G)4/10-	0.15 0.30 0.45	10	39	7.5
XQZ(G)4/15-	0.15 0.30 0.45	15	40	11
XQZ(G)4/20-	0.15 0.30 0.45	20	40	15
XQZ(G)4/25	0.15 0.30 0.45	25	44	22
XQZ(G)6/30	0.15 0.30 0.45	30	40	22	2.2	φ800×2300 有效容积：150L φ1000×2500 有效容积：300L φ1200×2900 有效容积：450L zui高工作压力 1.0MPa
XQZ(G)6/5	0.15 0.30 0.45	5	55	5.5
XQZ(G)	0.15 0.30 0.45	10	52	11
XQZ(G)6/15-	0.15 0.30 0.45	15	60	15
XQZ(G)6/20-	0.15 0.30 0.45	20	60	22
XQZ(G)6/25-	0.15 0.30 0.45	25	66	30
XQZ(G)6/30-	0.15 0.30 0.45	30	60	30
XQZ(G)6/40-	0.15 0.30 0.45	40	60	37	3	φ800×2300 有效容积：150L φ1000×2500 有效容积：300L φ1200×2900 有效容积：450L zui高工作压力 1.0MPa
XQZ(G)6/50-	0.15 0.30 0.45	50	63	45
XQZ(G)8/5-	0.15 0.30 0.45	5	77	7.5
XQZ(G)8/10	0.15 0.30 0.45	10	78	15
XQZ(G)8/15-	0.15 0.30 0.45	15	80	22
XQZ(G)8/20-	0.15 0.30 0.45	20	80	30
XQZ(G)8/25-	0.15 0.30 0.45	25	88	37	3	φ800×2300 有效容积：150L φ1000×2500 有效容积：300L φ1200×2900 有效容积：450L zui高工作压力 1.0MPa
XQZ(G)8/30-	0.15 0.30 0.45	30	80	37
XQZ(G)8/40-	0.15 0.30 0.45	40	80	45
XQZ(G)8/50-	0.15 0.30 0.45	50	84	75
XQZ(G)10/5-	0.15 0.30 0.45	5	99	11
XQZ(G)10/10-	0.15 0.30 0.45	10	91	22	4	φ800×2300 有效容积：150L φ1000×2500 有效容积：300L φ1200×2900 有效容积：450L zui高工作压力 1.6MPa
XQZ(G)10/15-	0.15 0.30 0.45	15	100	30
XQZ(G)10/20-	0.15 0.30 0.45	20	100	37
XQZ(G)10/25-	0.15 0.30 0.45	25	88	37
XQZ(G)10/30-	0.15 0.30 0.45	30	100	45
XQZ(G)10/40-	0.15 0.30 0.45	40	100	55
XQZ(G)10/50-	0.15 0.30 0.45	50	105	75
XQZ(G)12/10-	0.15 0.30 0.45	10	117	22	4	φ800×2300 有效容积：150L φ1000×2500 有效容积：300L φ1200×2900 有效容积：450L zui高工作压力 1.6MPa
XQZ(G)12/15-	0.15 0.30 0.45	15	120	30
XQZ(G)12/20-	0.15 0.30 0.45	20	120	37
XQZ(G)12/25-	0.15 0.30 0.45	25	110	45
XQZ(G)12/30-	0.15 0.30 0.45	30	120	55
XQZ(G)12/40-	0.15 0.30 0.45	40	120	75
