无管网七氟丙烷气体灭火系统

作者: 消防改造安装 时间:2019-06-02 13:12:43 来源:http://www.zmjaxf.com/

无管网七氟丙烷气体灭火系统

产品简介:GQQ型七氟丙烷无管网自动灭火装置。它是一种不安装管网、轻便可移动的气体灭火消防设备。符合《柜式气体灭火装置性能要求和试验方法》及ISO14520- 9《气体灭火系统-物理性能和系统

商品详情常见问题(8)在线下单


产品简介:七氟丙烷(HFC-227ea、FM-200)是无色、无味、不导电、无二次污染的气体,具有清洁、低毒、电绝缘性好,灭火效率高的特点,特别是它对臭氧层无破坏,在大气中的残留时间比较短,其环保性能明显优于卤代烷,是目前为止研究开发比较成功的一种洁净气体灭火剂,被认为是替代卤代烷1301、1211的最理想的产品之一。

无管网七氟丙烷气体灭火系统

应用范围:适用于电子计算机房、数据处理中心、电信通讯设施、过程控制中心、昂贵的医疗设施、贵重的工业设备、图书馆、博物馆及艺术管、洁净室、消声室、应急电力设施、易燃液体存储区等,也可用于生产作业火灾危险场所,象喷漆生产线、电器老化间、轧制机、印刷机、油开关、油浸变压器、浸渍槽、熔化槽、大型发电机、烘干设备、水泥生产流程中的煤粉仓,以及船舶机舱、货舱等。


无管网七氟丙烷气体灭火系统产品介绍


无管网七氟丙烷气体灭火系统

七氟丙烷(HFC-227ea、FM-200)是无色、无味、不导电、无二次污染的气体,具有清洁、低毒、电绝缘性好,灭火效率高的特点,特别是它对臭氧层无破坏,在大气中的残留时间比较短,其环保性能明显优于卤代烷,是目前为止研究开发比较成功的一种洁净气体灭火剂,被认为是替代卤代烷1301、1211的最理想的产品之一。

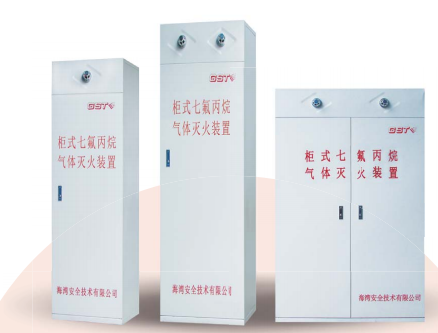

GQQ型七氟丙烷无管网自动灭火装置。它是一种不安装管网、轻便可移动的气体灭火消防设备。符合《柜式气体灭火装置性能要求和试验方法》及ISO14520- 9《气体灭火系统-物理性能和系统设计》系统设计及产品标准规范的要求,本系统装置设计先进、性能可靠,极其适用于保护面积小于500m2,容积小于1600m3,管网无法安装,维护困难的保护对象的火灾防护。

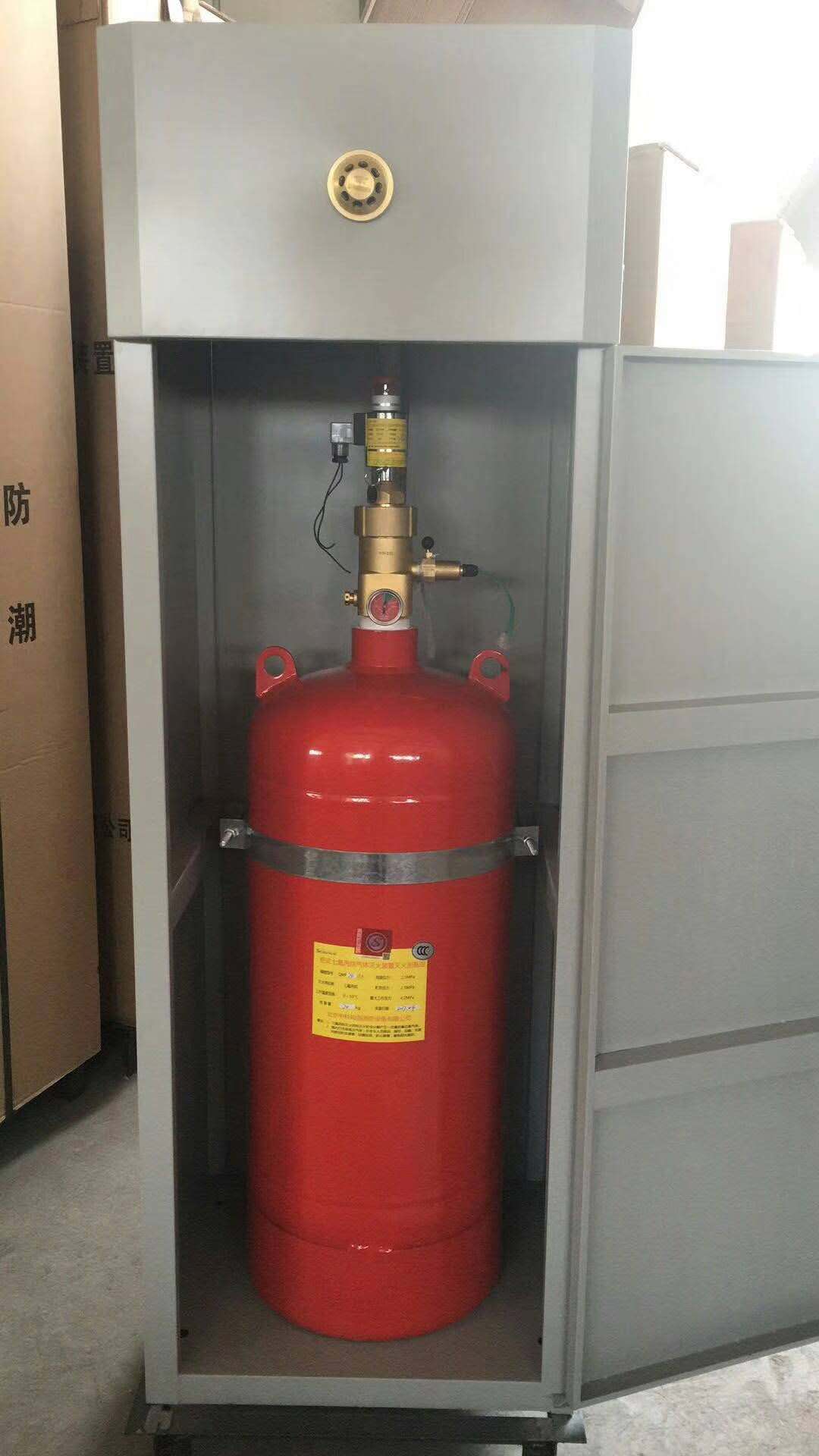

GQQ型七氟丙烷无管网灭火系统由箱式气体灭火装置与火灾探测器、气体灭火报警控制器等组成,也具有自动、电气手动和机械应急手动三种控制方式。其中箱式气体灭火装置由箱体、储存瓶组、连接管、喷嘴等组成。

适于扑救下列一些火灾类型

不得用于扑救下列物质的火灾

(1)电气火灾;
(2)液体表面火灾或可熔化的固体火灾;
(3)固体表面火灾;
(4)灭火前可切断气源的气体火灾。

(1)含氧化剂的化学制品及混合物,如硝化纤维、硝酸钠等;
(2)活泼金属,如钾、钠、镁、钛、锆、铀等;
(3)金属氢化物,如氢化钾、氢化钠等;
(4)能自行分解的化学物质,如过氧化氢、联胺等。

无管网七氟丙烷气体自动灭火系统典型的防护设施:

适用于电子计算机房、数据处理中心、电信通讯设施、过程控制中心、昂贵的医疗设施、贵重的工业设备、图书馆、博物馆及艺术管、洁净室、消声室、应急电力设施、易燃液体存储区等,也可用于生产作业火灾危险场所,象喷漆生产线、电器老化间、轧制机、印刷机、油开关、油浸变压器、浸渍槽、熔化槽、大型发电机、烘干设备、水泥生产流程中的煤粉仓,以及船舶机舱、货舱等。


无管网七氟丙烷气体灭火系统性能特点



产品特点

出于保护大气臭氧层的目的,七氟丙烷自支灭火系统作为卤代烷灭火剂替代物之一的七氟丙烷(分子式为CF3CHFCF3)灭火剂,其灭火机理是化学及物理灭火。 七氟丙烷自动灭火系统根据灭火系统有无灭火剂释放管路可分为有管网系统和无管网灭火系统。七氟丙烷无管网灭火系统,是一种预制灭火系统,一般情况下它是一种将火灾探测器、报警控制装置和灭火装置组合在一起的小型、轻便的自动灭火系统。七氟丙烷自动灭火系统为全淹没灭火系统。



七氟丙烷灭火剂具有以下特点:

1、七氟丙烷灭火剂为无色无味气体,不含溴和卤元素,对臭氧层的耗损潜能值(0DP)为0,符合环保要求;

2、七氟丙烷灭火剂是新型高效低毒的灭火剂,其灭火浓度低,钢瓶使用量少,占据空间小;

3、七氟丙烷灭火剂为不导电介质,且不含水性物质,不会对电器,磁带资料等造成损害,且不污染保护对象;

4、七氟丙烷灭火剂的GWP(温室效应潜能值)≈0;

5、七氟丙烷灭火剂在大气中寿命很短,其ALT=31;

6、七氟丙烷灭火剂的N0AEL值适中,可用于有区域的保护;

总之,七氟丙烷灭火剂是一种洁净气体灭火剂;可作为卤代烷灭火剂的替代产品。


无管网七氟丙烷气体灭火系统工作原理

无管网七氟丙烷自动灭火系统

本系统主要有电器自动、电器手动、机械应急手动三种控制方式,控制过程参见控制流程图(右图)。
(1)电器自动方式:本灭火控制器配有感烟火灾探测器和定温式感温火灾探测器。控制器上有控制方式选择锁,当将其置于“自动”位置时,灭火控制器处于自动控制状态。当只有一种探测器发出火灾信号时,控制器即发出火警声光信号,通知有异常情况发生,而不启动灭火装置释放灭火剂。如确需启动灭火装置灭火时,可按下“紧急启动按钮”,即可启动灭火装置释放灭火剂,实施灭火。当两种探测器同时发出火灾信号时,控制器发出火灾声、光信号,通知有火灾发生,有关人员应撤离现场,并发出联动指令,关闭风机、防火阀等联动设备,经过一段时间延时后,即发出灭火指令,打开电磁阀,启动气体打开容器阀,释放灭火剂,实施灭火;如在报警过程中发现不需要启动灭火装置,可按下保护区外的或控制操作面板上的“紧急停止按扭”,即可终止控制灭火指令的发生,不启动灭火装置,释放灭火剂,实施灭火。


(2)电器手动:将控制器上的控制方式选择锁置于“手动”位置时,灭火控制器处于手动控制状态。这时,当火灾探测器发出火警信号时,控制器即发出火灾声、光报警信号,而不启动灭火装置,需经人员观察,确认火灾已发生时,可按下保护区外或控制器操作面板上的“紧急启动按钮”,即可启动灭火装置,释放灭火剂,实施灭火。但报警信号仍存在。无论装置处于自动或手动状态,按下任何紧急启动按扭,都可启动灭火装置,释放灭火剂,实施灭火。同时控制器立即进入灭火报警状态。

(3)机械应急手动方式:用于控制器失效时,当职守人员判断为火灾时,应立即通知现场所有人员撤离现场,在确定所有人员撤离现场后,方可按以下步骤实施应急机械启动;

○1手动关闭联动设备并切断电源。
○2拔出手柄上的保险销,拍击储瓶组上的手柄,即刻实施灭火。


无管网七氟丙烷气体灭火系统技术参数



无管网七氟丙烷气体自动灭火系统技术参数
产品型号 GQQ70/2.5-SA GQQ90/2.5-SA GQQ120/2.5-SA GQQ150/2.6-SA
公称工作压力(MPa) 2.5 2.5 2.5 3.5
喷射时间(s) ≤8 ≤8 ≤8 ≤8
充装密度(Kg/m) ≤1120 ≤1120 ≤1120 ≤1120
储存容器容积(L) 70 90 120 150
工作温度范围 0℃~50℃ 0℃~50℃ 0℃~50℃ 0℃~53℃
单个喷嘴的保护半径(m) ≤7 ≤7 ≤7 ≤7.5
系统灭火技术方式 全淹没 全淹没 全淹没 全淹没
电启动参数 24V,1A 24V,1A 24V,1A 24V,1A
气启动压力(MPa) 0.35 0.35 0.35 0.35
手动启动 30N 30N 30N 30N
安全泄放装置动作压(MPa) 5.0±0.25 5.0±0.25 5.0±0.25 5.0±0.25
外型尺寸(mm) 550×550×1850 550×550×2000 600×600×2000
1、(先导)无管网灭火装置订货和设计时型号后面加X,(次级)无管网灭火装置订货和设计时型号后面加C。
2、针对具体的保护对象,本厂能为用户提供无管网装置的多瓶组合,并根据用户要求进行定做,如对地板下、吊顶上的火灾保护。

七氟丙烷气体灭火系统设计参数:《气体灭火系统设计规范》GB50370-2005
    1、防护区灭火设计用量或惰化设计用量,应按下式计算:


式中  —— 灭火设计用量或惰化设计用量(kg);
   —— 灭火设计浓度或惰化设计浓度(%);
   —— 灭火剂过热蒸汽在101KPa大气压和防护区最低环境温度下的比容(m3/kg);
   —— 防护区的净容积(m3);
   —— 海拔高度修正系数,可按本规范附录B的规定取值。
    2、图书、档案、票据和文物资料库等防护区,灭火设计浓度宜采用10%。
    3、油浸变压器室、带油开关的配电室和自备发电机房等防护区,灭火设计浓度宜采用9%。
    4、通讯机房和电子计算机房等防护区,灭火设计浓度宜采用8%。
    5、防护区实际应用的浓度不应大于灭火设计浓度的1.1倍。
    6、在通讯机房和电子计算机房等防护区,设计喷放时间不应大于8s;在其它防护区,设计喷放时间不应大于10s。
    7、七氟丙烷灭火浓度    表-1

可燃物 灭火浓度(%) 可燃物 灭火浓度(%)
甲烷 6.2 异丙醇 7.3
乙烷 7.5 丁醇 7.1
丙烷 6.3 甲乙酮 6.7
庚烷 5.8 甲基异丁酮 6.6
正庚烷 6.5 丙酮 6.5
硝基甲烷 10.1 环戊酮 6.7
甲苯 5.1 四氢呋喃 7.2
二甲苯 5.3 吗啉 7.3
乙腈 3.7 汽油(无铅,7.8%乙醇) 6.5
乙基醋酸脂 5.6 航空燃料汽油 6.7
丁基醋酸脂 6.6 2号柴油 6.7
甲醇 9.9 喷气式发动机燃料(-4) 6.6
乙醇 7.6 喷气式发动机燃料(-5) 6.6
乙二醇 7.8 变压器油 6.9

    8、七氟丙烷惰化浓度    表-2
可燃物 惰化浓度(%)
甲烷 8.0
二氯甲烷 3.5
1.1-二氟乙烷 8.6
1-氯-1.1-二氟乙烷 2.6
丙烷 11.6
1-丁烷 11.3
戊烷 11.6
乙烯氧化物 13.6


自动报警灭火控制部分主要技术参数:
    1、保护区基本输入口配置:感烟、感温火灾探测器总线接入,紧急启动停止按扭1个,压力开关动作信号1路。
    2、保护区基本输出口配置:主启动气瓶电磁阀1个,声光报警器1个,放气指示灯1个,有源、无源触点输出各1个
    3、线制:除探测器外所有接入和输出采用N+1线制,即+24V电源加N条信号线。每路布线长度≤2000米,控制输出采用多线制,操作可靠性高。
    4、联动触点:控制器有一个常开/常闭无源触点,一个有源触点。可选择在火警发生时或满足灭火条件下发出联动指令信号,可关闭空调、放火阀等联动设备。
    5、电源:控制系统配有主机工作电源和备用工作电源,当主电源断电时,备用电源自动接如工作,当主电源通电后,又可自动转入主电源供电。同时对备用电源进行充电。
        主电工作电源:控制器电源+5V/2A,探测器接口电源+24V/1A,联动输出电源+24V/4A。
        备用工作电源:密封式蓄电池DC 12V/6.5AH两节,在主电源掉电时能维持主机正常监视工作8小时以上,并能满足喷放气体。
    6、功耗:监控状态≤5W;报警状态≤15W(不包含驱动电磁阀输出功率)。
    7、驱动电源:电磁阀驱动装置的额定工作电压为+24V,在+24V±15%条件下能正常工作。
    8、使用条件:环境温度0℃~+40℃,相对湿度≤92%(40±2℃)
