海湾GST-LD-8333 型模块箱

特点

海湾GST-LD-8333型模块箱GST-LD-8333 型模块箱由 GST-LD-8301 模块、GST-AS-200 安全栅和模块 箱外壳组成 GST-LD-8333 型模块箱可与 HX-100A(Ex)火灾声光警报器配接，组成本质安全型防爆系 统。模块箱接收到火灾报警控制器发出的启动命令后，启动现场的本安型警报器，并将动作信息传 回火灾报警控制器。当出现 DC24V 电源故障或与现场的本安型警报器连线发生故障时，模块箱将向 火灾报警控制器发送故障信号。模块箱应安装在安全区域。

主要技术指标

(1) 工作电压：总线电压：总线 24V  电源电压：DC24V

(2) 监视电流：总线电流≤0.7mA  电源电流≤9mA

(3) 动作电流：总线电流≤0.8mA  电源电流≤24mA

(4) 连接设备类型： HX-100A(Ex)火灾声光警报器

(5) 连接设备容量：1 只

(6) 安全栅型号：GST-AS-200

(7) 安全栅参数：U0=28V，I0=93mA，L0≤4.0mH，C0≤0.083F

(8) 外壳防护等级：IP66

(9) 使用环境：温度：-10℃～+55℃  相对湿度≤95%，不结露

(10)外形尺寸：196mm×215mm×86mm

结构特征、安装与布线

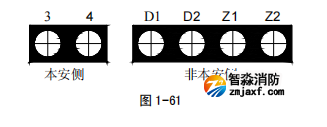

本模块箱外形结构及安装方法均与 GST-LD-8331 模块箱相同。 模块箱应安装在安全区域，本安侧与非本安侧接线应分开，并保持一定距离（至少为 50mm）。 安全栅接地必须可靠，连接螺钉必须拧紧，不可松动，接地电阻不能大于 4。 模块箱接线端子示意图如图 1-61 所示。

其中： D1、D2：接电源总线 24V，无极性 Z1、Z2：接控制器信号总线，无极性 3、4：即安全栅的 3、4 两端，接火灾声光警报器，3 为正，4 为负。 本模块箱内含 GST-AS-200 型齐纳安全栅，主要技术参数参见 章 5.1 节。

布线要求：信号总线 Z1、Z2 采用耐火RVS 型双绞线，截面积≥1.0mm2 ；电源线D1、D2 采用 耐火BV线，截面积≥1.5mm2 。安全栅至本安型警报器间的电缆应选用截面积≥1.0mm2 的本安电缆，且电缆间分布电容不得大于 0.083μF，分布电感不得大于4.0mH。本安电缆的长度计算参见 GST-LD-8332 中布线要求的相关内容。

应用方法

模块箱可与本安型警报器一起接入火灾报警控制器系统中组成本安型防爆系统。在系统连线末 端必须连接一只 4.7kΩ终端电阻。系统连线如图 1-62 所示。
