泡沫液储罐安装符合规范要求

一、问题描述及原因分析

1.问题描述

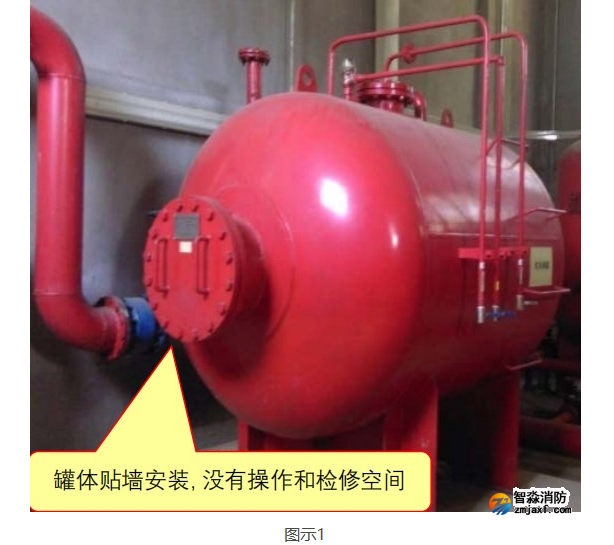

1）泡沫液储罐贴墙安装，装置最主要的操作控制阀门位于贴墙一侧，无法正常操作和检修；【图示1】

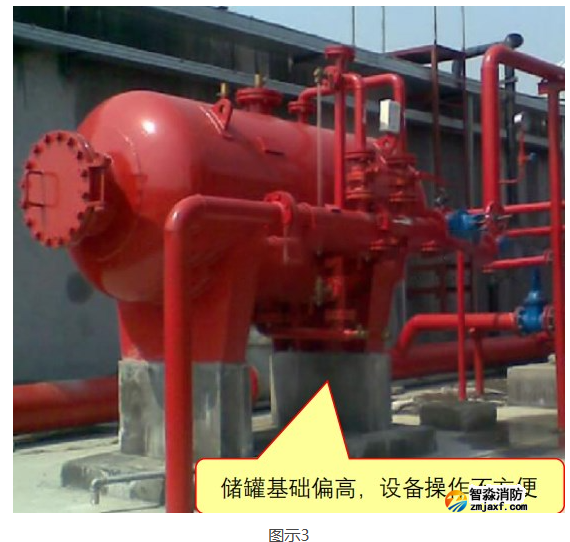

2）泡沫液储罐基础偏高，导致罐体上阀门、仪表距地偏高，操作检修非常困难。【图示2】

2．原因分析

1）泡沫设备间安装空间狭小，无法保证足够的操作、检修空间；

2）泡沫设备间进户给水管的预留位置不合理，为满足比例混合装置安装方向要求，施工单位将设备主要操作面设在贴墙一侧；

3）施工单位未对泡沫设备间的布置进行深化设计；

4）施工图纸中未明确泡沫罐基础具体做法，现场基础浇筑不合理；

5）施工单位在深化设计中，其基础高度设计未考虑设备操作、检修等方面的要求；

6）施工单位的施工方案考虑不周，当泡沫罐安装就位时发现设备间内无法调转罐体方向，因此，采取了不规范的安装方式。

二、规范要求及正确做法

1．规范要求

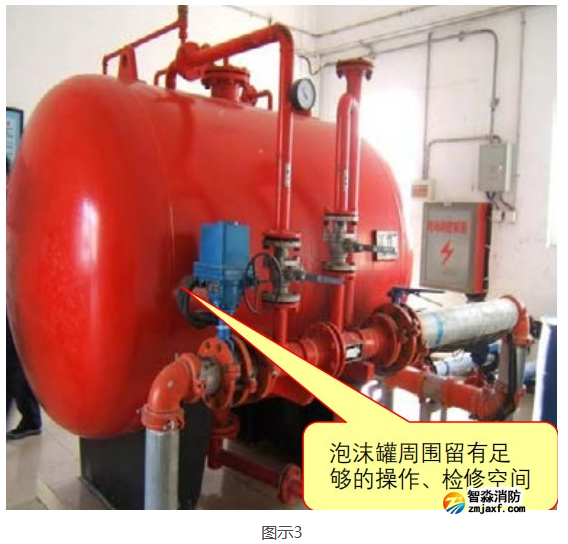

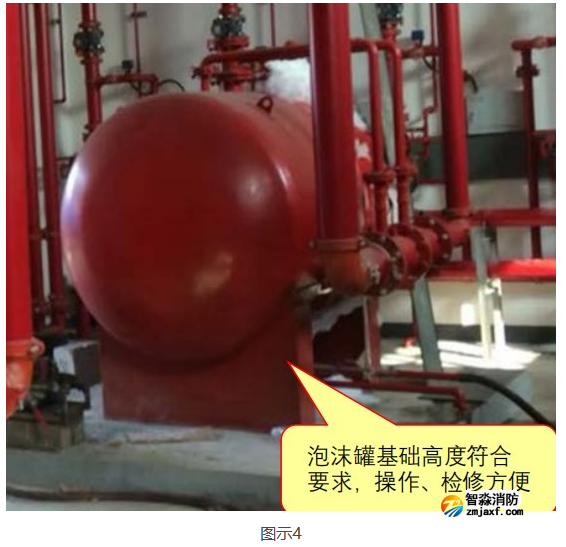

☆《泡沫灭火系统技术标准》(GB 50151-2021)第9.3.10条。【图示3】【图示4】

2．正确做法

三、应对措施及防治指南

1．施工图设计时，应在泡沫设备间为泡沫比例混合装置留有足够的安装空间；

2．施工单位在泡沫设备间施工前，应详细复核设备安装尺寸空间，对设备间平面布置进行深化设计，确保储罐周围留有满足检修需要的通道，其宽度不宜小于0.7m，且操作面不宜小于1.5m；

3．施工单位在泡沫罐移入设备间前，应充分考虑搬运(或吊装)方案，确保设备按深化设计要求一次性安装就位，避免罐体在设备间内二次移位、调转安装方向的操作；

4．泡沫罐基础的做法应在设计中明确，其设置高度应考虑设备操作、检修的方便性；

5．施工单位应严格按照施工图设计浇筑泡沫储罐基础，施工图不明确时，需进行深化设计，深化设计图纸应经设计单位批准后方可施工；

6．当泡沫液储罐尺寸较大，罐体上控制阀距地面高度大于1.8m时，可在操作面处设置操作平台或操作凳等辅助设施。

 来源：《江苏省民用建筑工程消防验收常见问题解析及防治指南》

《泡沫灭火系统技术标准》(GB 50151-2021)：

第9.3.10条 泡沫液储罐的安装位置和高度应符合设计要求。储罐周围应留有满足检修需要的通道，其宽度不宜小于0.7m，且操作面不宜小于1.5m；当储罐上的控制阀距地面高度大于1.8m时，应在操作面处设置操作平台或操作凳。储罐上应设置铭牌，并应标识泡沫液种类、型号、出厂日期和灌装日期、有效期及储量等内容，不同种类、不同牌号的泡沫液不得混存。

检查数量：全数检查。

检查方法：尺量和观察检查。
