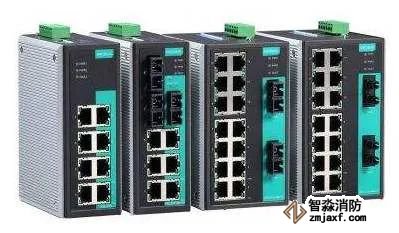

弱电工程工业以太网交换机电源故障总结
前言：
大家好，我是江苏智淼消防。众所周知，工业以太网交换机由于其特定的工业应用场合，我们在使用过程中难免会发生这样或那样的故障，但纵观来看这些故障还是有一定规律可循，比如电源故障就占其中很大一部分比重。工作中常遇到各种各样的电源故障问题，估计其比例应该不低于50%，在这里就工业交换机电源故障问题稍作总结，我们一起来看看吧！
正文：
通常来讲，工业交换机电源可分为两部分：一部分是工业交换机的外部馈电，即设备电源输入部分；另一部分是工业交换机内部主板、灯板或串口板等的工作电源。正常情况下工业交换机上电后，外部馈电部分通过转换器件给主板、灯板或串口板等提供工作电压如DC3.3V、DC5V或DC12V不等，当然主板或串口板上或许还有一些电源器件提供必要的工作电压，之后工业交换机启动开始工作。由此可见，工业交换机上电过程中任一环节出差都会导致工业交换机上电失败，俗称“开不了机”。
这是经常见到的一类问题：工业交换机无法上电或上电后工业交换机无任何显示，电源指示灯不亮，通常这是设备电源输入部分出问题了。
工业交换机因电磁兼容需求通常会对设备输入电压做一些处理，其中共模贴片电感就是常用到的一个器件，很多工业交换机都会用到它，甚感纳闷的是这个只有4个焊点且个头不小的共模贴片电感经常虚焊，导致设备无法上电，机器焊接也会犯低级错误。另外一些防浪涌器件如压敏电阻、TVS管击穿或漏电也会导致设备无法上电。当然电源转换器件出问题是最直接的，开关电源、电源模块、滤波器等出现故障也是屡见不鲜，它们的故障现象如输入短路、输入过流、无输出、输出欠压或带不动负载等。
这也是经常见的一类问题：工业交换机上电后所有指示灯常亮或交换机上电后仅电源指示灯亮，设备不工作。这种情况电源输入部分正常了，但主板上的电源出问题了。
工业交换机主板上通常配置了各种工作所需的电源器件，这些电源器件为交换机正常工作提供必要的电压、电流，通常这些电源器件是贴片封装的，贴片器件的虚焊对机器也在所难免，工作中碰到的电源芯片虚焊其比例真不低，这里需要着重强调的是主板3.3V性能好坏将直接影响工业交换机的通讯性能。
