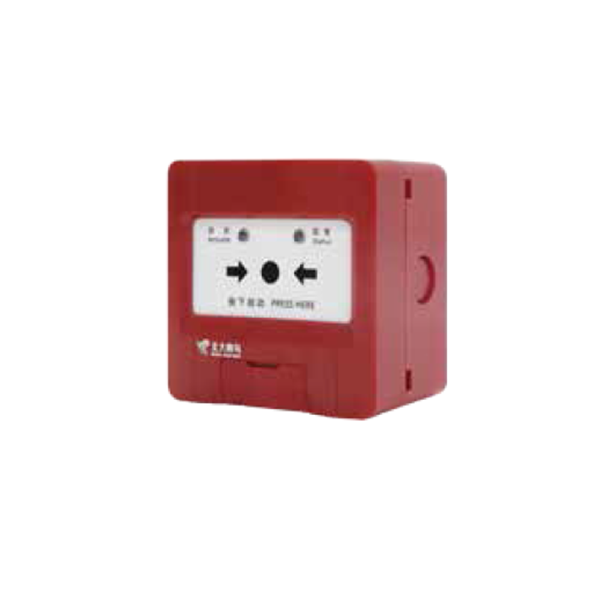

一、青鸟JBF4122消火栓按钮产品特点

内置微处理器。
操作简单，用手按下操作面板，即能实现向控制器报火警。
消火栓按钮在报警后需要使用配套的专用钥匙进行复位。
消火栓按钮按下报警的同时有一组无源触点输出，触点容量为 DC30V/0.1A，用来控制消防水泵。
可以通过专线联动直接启动消防水泵，并接收其应答信号。
二总线，无极性，功耗低。最远传输距离 1500m。报警总线采用 ZR-RVS-2×1.5mm 2 双绞线。
插拔式结构，易于施工、维护方便。
采用 SMT 表面贴装工艺。

二、青鸟JBF4122消火栓按钮技术参数

内容	技术参数
工作电压	DC19-28V 控制器提供，调制型
工作温度	-10…+60℃
贮存温度	-30…+75℃
使用环境	室内型，采用防水溅设计
相对湿度	≤95%(40±2℃)
监视电流	≤0.3mA（24V）
报警电流	≤1mA（24V）
编码方式	使用专用电子编码器
编码范围	1~200
确认灯	监视状态时启动灯红色闪亮，报警状态时启动灯红色常亮，消防水泵启动后回答灯绿色常亮
外形尺寸	90mm长×90mm 宽×54mm 高
线制	二总线，无极性
执行标准	GB16806—2006《消防联动控制系统》

三、青鸟JBF4122消火栓按钮结构特征、安装与布线

布线施工后，通过预埋盒或使用膨胀螺栓将底座固定在消火栓箱内的墙上，安装孔距为 60mm（兼
容 50mm 安装孔距）。
探测总线采用 ZR-RVS-2×1.5mm 2 双绞线。
安装之前用专用电子编码器对其写入相应地址码(1-200)。
说明：
端子 1、2 分别接二总线 L1 和 L2，无极性。
端子 7、8 正常时为常开触点，消火栓按钮按下时闭合，用于输出启泵信号。无源常开触点容量为DC30V/0.1A，严禁使用此触点控制大功率设备和强电设备。
端子 3、4 分别接 24V 电源的正、消防泵的应答信号，以实现点亮启泵回答灯，端子 3、4 无极性要求。
