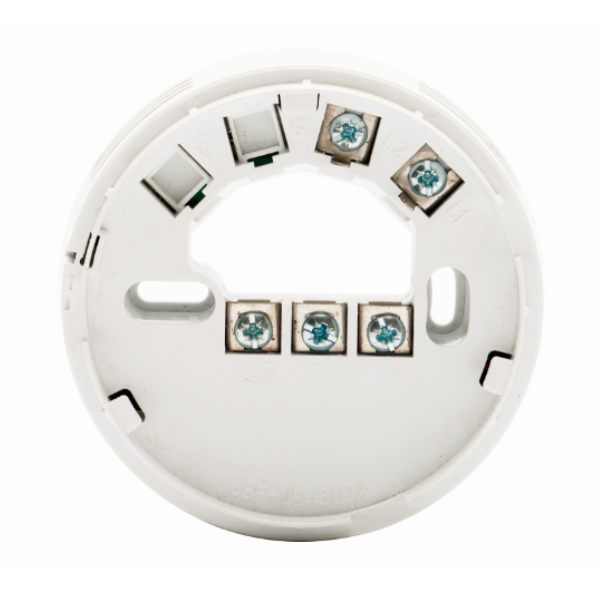

一、JBF-VB4302A蜂鸣底座概述

　　青鸟JBF-VB4302A蜂鸣底座是青鸟消防JBF-4000系列探测器配接使用的具备蜂鸣报警功能的专用底座，他与常规探测器底座的不同之处在于该探测器底座在安装布线上需电源线和回路总线。

　　当安装在JBF-VB4302A蜂鸣底座上的探测器报火警时，该探测器底座会发出音量超过80dB的报警声。在该蜂鸣底座报警的同时还可以输出一个报警级联信号去触发相邻的最多不超过10只的蜂鸣底座同时报警（相互间需要单独布线）或驱动报警闪灯（需单独配置）。

　　采用专用电子编码器编址，与所配接探测器采用同一地址。必须配接青鸟公司公司JBF-4000系列探测器使用。

二、JBF-VB4302A蜂鸣底座技术参数

型号	JBF-VB4302A
名称	蜂鸣底座
品牌	青鸟消防
总线电压	DC24V
电源电压	DC20~28V
报警电流	＜30mA（24V）
报警音量	＞80dB（24V）
变调周期	2S
编码方式	电子编码器进行编码
编码范围	1-200
尺寸	Φ102.4mm×高25mm
线制	单联（四线制）：通讯线L1，L2（无极性），24V电源线V1、G1(有极性)
线制	互联（五线制）：通讯线L1，L2（无极性），24V电源线V1、G1(有极性)，OUT线

三、JBF-VB4302A蜂鸣底座接线示意图

JBF-VB4302A蜂鸣底座接线示意图

　　布线施工后，通过使用螺栓或预埋盒将底座固定在墙上，安装孔距为60mm。

　　安装前，将4系列火灾探测器和JBF-VB4302A底座“一对一”的写入相同地址码(1-200号)。

　　底座上L1、L2与控制器总线上L1和L2连接，底座上V1、G1与直流电源DC.24V和GND连接。

　　如果需要另外配接报警灯，请将报警灯的负极接在JBF-VB4302A底座OUT端子上，正极接在V1端子上。

　　如果需要多个探测器底座互联，则需将底座的OUT端连接在一起，注意极性要正确，接线如上图。如果单独安装，则不用连接OUT端。

四、JBF-VB4302A蜂鸣底座使用方法

　　首先对JBF-VB4302A底座编码，地址必须与和底座配接的探测器的地址一致（注意：用专用电子编码器是读不出JBF-VB4302A底座地址的）。然后将探测器和底座拧在一起，连接入控制器中，进行登记（注意：JBF-VB4302A底座不能独立工作，必须与我公司JBF-4000系列探测器配套使用）。当探测器达到报警阈值后，向控制器发送报警信号，控制器确认报警并将报警的探测器火警灯点亮（常亮），同时启动与报警探测器配接的JBF-VB4302A底座的火警声响（约80db）、火警灯闪（需要另外配接）；互联安装时，与该探测器底座互联的其他探测器底座，也启动火警声响。
