青鸟JB-TG-JBF-11SF-H火灾报警控制器

作者:消防设备器材 时间:2020-04-30 来源:www.zmjaxf.com

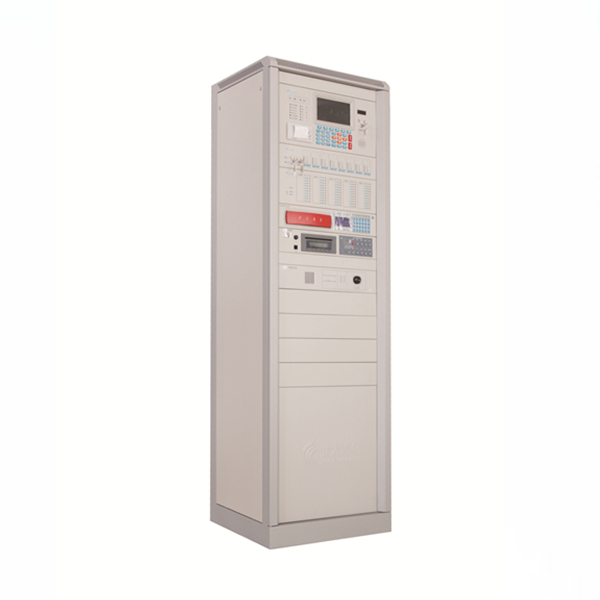

青鸟JB-TG-JBF-11SF-H火灾报警控制器

产品简介:  JB-TG-JBF-11SF-H采用积木式组装结构,回路板插卡式设计,方便系统维护与扩容。系统满载:最大60回路、多线控制盘20块、总线联动盘8块、128台液晶楼层显示器;每回路负载最大容量:报警点联动点混编200点,数码楼层显示器15台。

商品详情常见问题(8)在线下单


一、青鸟JB-TG-JBF-11SF-H火灾报警控制器功能特点

  按国家标准GB4717-2005《火灾报警控制器》和GB16806-2006《消防联动控制系统》设计的两总线火灾报警及联动控制器。

  采用高分辨率7英寸真彩液晶屏,中英文界面切换,显示直观,良好的人机界面。

  探测曲线屏幕动态显示,可随时查看每个探测点的火灾参数变化。

  历史信息保存数量可达10万条,查询方便,并可根据需要按时间或类别进行打印。

  分布式智能探测报警,探测灵敏度可由控制器调整,自动适应环境变化使火灾报警可靠性大大提高。

  JB-TG-JBF-11SF-H采用积木式组装结构,回路板插卡式设计,方便系统维护与扩容。系统满载:最大60回路、多线控制盘20块、总线联动盘8块、128台液晶楼层显示器;每回路负载最大容量:报警点联动点混编200点,数码楼层显示器15台。

  控制器可通过CAN总线可构成对等的无主从网络系统,最大网络节点99台控制器,组成超大型火灾自动报警系统,满足不同项目的需求。

  可方便接入消防控制室图形显示系统,进行多层次、多画面显示各报警区域或防火分区中的建筑平面,可对各平面中的探测报警及设备动作点进行显示。

  控制器系统软件平台具有自诊断、自纠错、自恢复功能,保障系统运行可靠性。

  控制器具有CAN、RS232、RJ45、USB等多种通讯/数据接口,通过接口卡可实现MODBUS等多种协议输出。

  JBF-11SF-H系列火灾报警控制器具备超强的兼容性能,可兼容我司全系列火灾自动报警系统现场设备。

二、青鸟JB-TG-JBF-11SF-H火灾报警控制器技术参数

型号 JB-TG-JBF-11SF-H
名称 火灾报警控制器
品牌 青鸟消防
供电主电 AC220V +10% -15% 50Hz
巡检周期 ≤3秒
备电 DC24V 12V/38Ah×2
工作温度 -10~+50℃
贮存温度 -20~+50℃
相对湿度 ≤95%(40±2℃)
系统容量 最大60个回路、20个专线盘、8个总线盘
火警继电器 1个无源输出,触点容量DC30V/2A
故障继电器 1个无源输出,触点容量DC30V/2A
通讯接口 1×RS232、1×RJ45、1×USB、1×CAN
线制 总线制
外型尺寸 1770高×550宽×480厚mm

三、青鸟JB-TG-JBF-11SF-H火灾报警控制器结构特征及尺寸

JB-TG-JBF-11SF-H火灾报警控制器结构特征及尺寸

  JB-TG-JBF-11SF-H火灾报警控制器采用立柜式安装结构,前面板有效安装空间28U。

  主机自带一台DC.24V双路隔离电源及备用电池,其中DC.24V/20A输出1为系统电源,供主机内板卡使用;DC.24V/10A输出2为联动电源,供现场联动设备使用。
