青鸟JBF5131输入模块

作者:www.zmjaxf.com 时间:2020-04-29 来源:消防设备器材

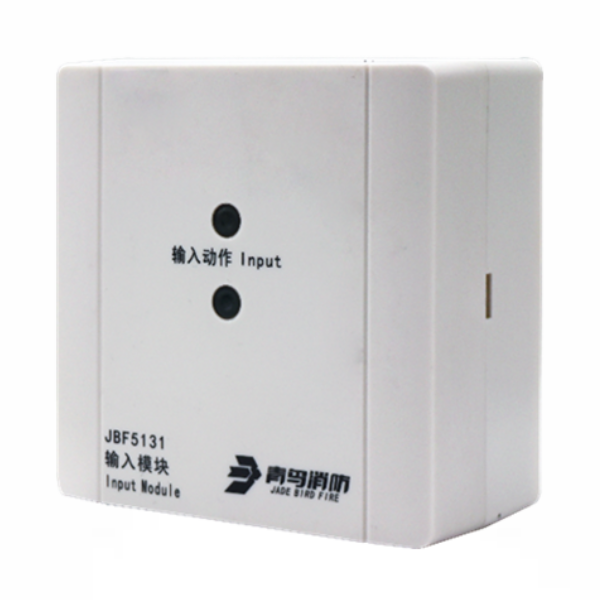

青鸟JBF5131输入模块

产品简介:内置微处理器。   采用SMT表面贴装工艺。   采用二总线技术,无极性要求,传输距离可达1500m。   模块总线应使用双绞线,导线截面积不小于1.5mm2。   回路信号处理电路与输入检测信号处理电路实现电气隔离,模块稳定性高,抗干扰能力强。   电子编码方式,可通过专用电子编码器编址。   模块采用插拔式结构,先安装底座,线路检查完成后再装主体,进行开通调试。   模块具备状态监测和故障检测功能。

商品详情常见问题(8)在线下单


一、青鸟JBF5131输入模块性能特点

  内置微处理器。

  采用SMT表面贴装工艺。

  采用二总线技术,无极性要求,传输距离可达1500m。

  模块总线应使用双绞线,导线截面积不小于1.5mm2。

  回路信号处理电路与输入检测信号处理电路实现电气隔离,模块稳定性高,抗干扰能力强。

  电子编码方式,可通过专用电子编码器编址。

  模块采用插拔式结构,先安装底座,线路检查完成后再装主体,进行开通调试。

  模块具备状态监测和故障检测功能。

二、青鸟JBF5131输入模块技术参数

型号 JBF5131
名称 输入模块
品牌 青鸟消防
工作电压 DC16-30V
回路总线 调制型,二总线,无极性
监视电流 ≤0.25mA(24V)
报警电流 ≤1.0mA(24V)
编码方式 电子编码器编码
编码范围 1-200
确认灯 监视状态:“输入动作”灯红色闪亮
  故障状态:“输入动作”灯不亮
  动作状态:“输入动作”灯红色闪亮
外形尺寸 85mm长*85mm宽*41mm高

三、青鸟JBF5131输入模块安装接线

  JBF5131输入模块采用明装方式。

  布线施工后,通过预埋盒或使用膨胀螺栓将底座固定在墙上(使用M4螺钉),安装孔距为60mm。

  安装之前用编码器对其写入相应地址码(1-200),此编码应与工程软件中的编码相一致。

  将总线接在L1、L2端子上,接线无级性。

  部件只能在布线检查后、调试之前安装,以防止因不恰当安装作业造成损失。

  监视无源闭合应答的现场设备:

JBF5131输入模块接线

  监视无源断开应答的现场设备:

JBF5131输入模块接线

  L1(端子4)、L2(端子5):接通回路总线,无极性;

  监视无源闭合应答的现场设备时:AS+(端子9)、AS-(端子10):接应答(无源触点),连接在AS+和AS-上的监视设备的动合端必须并联10KΩ终端电阻;

  监视无源断开应答的现场设备时:AS+(端子9)、AS-(端子10):接应答(无源触点),连接在AS+和AS-上的监视设备的动开端必须串联10KΩ终端电阻。
