一张图读懂消防广播系统如何接线

作者: 消防改造安装 时间:2019-07-24 15:20:33 来源:http://www.zmjaxf.com/
摘要:消防应急广播系统是火灾疏散和灭火指挥的重要设备,在整个消防控制管理系统中起着极其重要的作用。火灾发生时,应急广播控制器输出应急广播音源,经由功率放大器放大后,通过...

消防应急广播系统是火灾疏散和灭火指挥的重要设备,在整个消防控制管理系统中起着极其重要的作用。火灾发生时,应急广播控制器输出应急广播音源,经由功率放大器放大后,通过模块切换到指定区域的音箱,从而实现应急广播。尼特消防广播系统主要由广播控制器,功率放大器,输出模块,音箱构成。
HGM3100广播控制器是应急广播系统配套产品,通过RS485串行总线与消防控制器相连接,一起完成消防联动控制。它可以同时接入最多六路功放,以满足工程上的最大限度的需要。作为应急广播也兼顾了正常广播播音的需要,二者自由切换,应急广播优先。

HGM2400系列消防广播功放盘(以下简称功放)是消防应急广播系统中重要的功率输出,它与广播控制器组成完整的应急广播系统。根据工程中音箱数量的不同,功率放大器分为150W(2U)、300W(2U)、500W(3U)三种类型供选择使用。

音箱是现场的播音设备,主要功能是将120V音频信号转换为声音播放出去。尼特在音箱上面有多种音箱供工程中选择使用。从功率上看,分为3W音箱和5W音箱。在安装方式上,又分为明装吸顶、暗装吸顶和壁挂音箱供工程上使用。

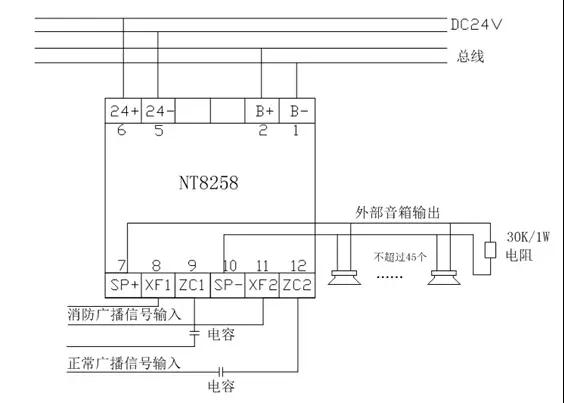

输出模块NT8259用于消防广播和正常广播之间的切换。模块类型需设置为67广播模块,此情况下当发生火警时,输出模块被联动自动对音箱输出音源,并且尼特的消防广播系统可以实现消防广播和声光交替响功能。模块采用无极性两总线,无极性两电源线。占一个编码点,与控制器的信号二总线和电源二总线连接;可接入二根正常广播线、二根消防广播线及两根音响线。一个输出模块最多可以配接45个3W的音箱。具体接线方法如下图:

其中:
(1)端子1、2接控制器总线(无极性);总线断路,模块会报出找不到器件。
(2)端子5、6接DC24V电源(无极性);24V断路,主机会报出支线故障。
(3)端子7、10为广播信号输出,接广播音箱;音箱末端需要加30K/1W的电阻,当没有加电阻或者音箱线断路时,模块会报出支线故障。
(4)端子8、11为消防广播信号输入;当广播线出现短路时,主机会报出干线故障。
(5)端子9、12为正常广播信号输入。如果NT8258接入正常广播线,需在正常广播线和NT8258模块之间串接2个160V/22μF双极性铝电解电容,否则模块会报出故障将无法实现背景音乐跟消防广播之间的切换功能。
