详解消防应急照明和疏散指示系统的施工及安装方法

1.实现了“就近疏散”向“安全疏散”的转变

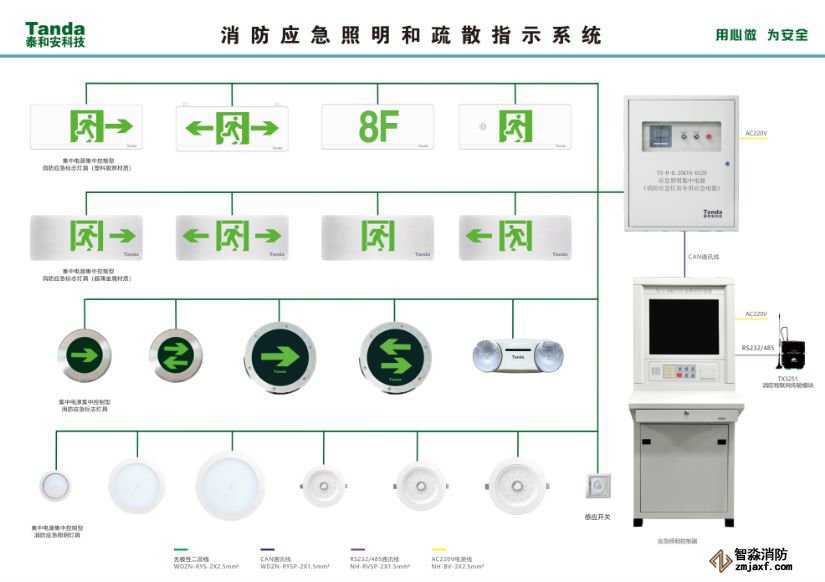

消防火灾报警器联动，可以快速、准确地获得火灾点的位置信息，计算机自动生成疏散预案，并控制消防应急标志灯指示出最佳疏散路线。

2.安全电压供电

消防应急灯具采用DC36V供电。DC36V供电系统被称之为“不带电系统”。相比传统的应急照明灯具使用的是220V供电。安全性大大提高。

3.事故风险低，维护成本低

电池总站式供电系统有供电全面瘫痪的风险；自带电源式消防应急灯具的电池维护和更换不方便，运行成本高。分散设置集中供电的优势非常明显。

系统施工前应具备下列条件：

1.应具备下列经批准的消防设计文件

1）系统图；

2）各防火分区、楼层、隧道区间、地铁站厅或站台的疏散指示方案；

3）设备布置平面图、接线图、安装图；

4）系统控制逻辑设计文件。

2.系统设备的现行国家标准、系统设备的使用说明书等技术资料齐全。

3.设计单位向建设、施工、监理单位进行技术交底，明确相应技术要求。

4.材料、系统部件及配件齐全，规格、型号符合设计要求，能保证正常施工。

5.经检查，与系统施工相关的预埋件、预留孔洞等符合设计要求。

6.施工现场及施工中使用的水、电、气能够满足连续施工的要求。

系统的施工，应按照标准的工程设计文件和施工技术标准进行。

根据GB 51309-2018《消防应急照明和疏散指示系统技术标准》的相关安装要求，汇总整理如下，供大家参考。

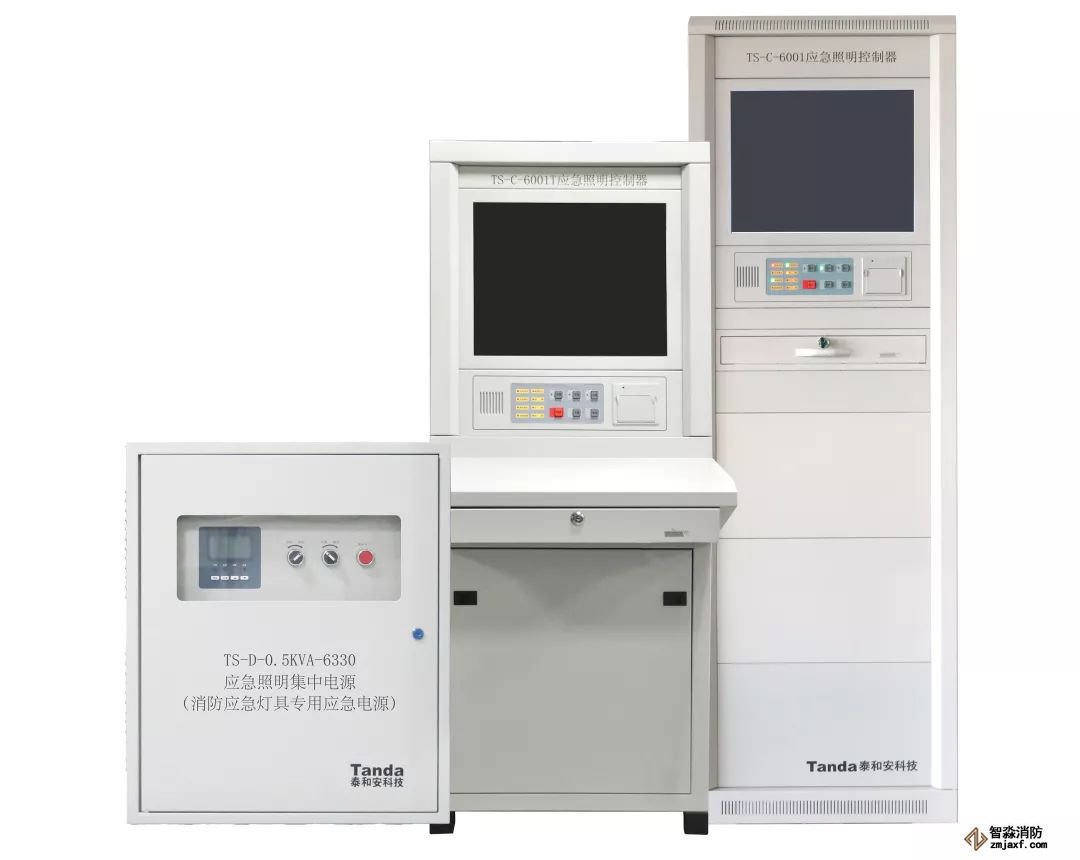

1.应急照明控制器、集中电源的安装

应急照明控制器、集中电源的安装应符合下列规定：

（1）应安装牢固，不得倾斜；

（2）在轻质墙上采用壁挂方式安装时，应采取加固措施；

（3）落地安装时，其底边宜高出地（楼）面100mm~200mm；

（4）设备在电气竖井内安装时，应采用下出口进线方式；

（5）设备接地应牢固，并应设置明显标识。

2.消防应急标志灯具的安装

（1）标志灯的标志面宜与疏散方向垂直。

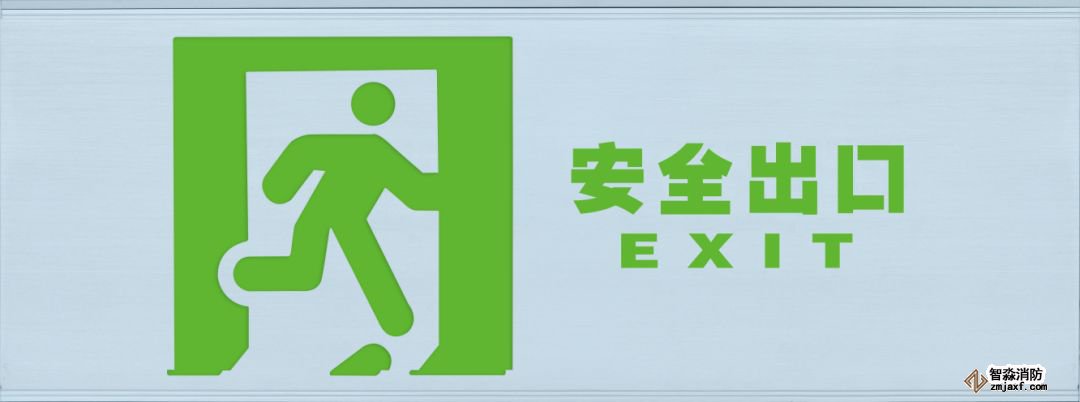

（2）出口标志灯的安装应符合下列规定：

①应安装在安全出口或疏散门内侧上方居中的位置；受安装条件限制标志灯无法安装在门框上侧时，可安装在门的两侧，但门完全开启时标志灯不能被遮挡。

②室内高度不大于3.5m的场所，标志灯底边离门框距离不应大于200mm；室内高度大于3.5m的场所，特大型、大型、中型标志灯底边距地面高度不宜小于3m，且不宜大于6m。

③采用吸顶或吊装式安装时，标志灯距安全出口或疏散门所在墙面的距离不宜大于50mm。

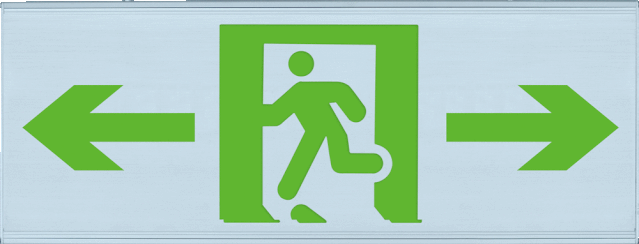

（3）方向标志灯的安装应符合下列规定：

①应保证标志灯的箭头指示方向与疏散指示方案一致。

②安装在疏散走道、通道两侧的墙面或柱面上时，标志灯底边距地面的高度应小于1m。

③安装在疏散走道、通道上方时：

室内高度不大于3.5m的场所，标志灯底边距地面的高度宜为2.2m~2.5m；室内高度大于3.5m的场所，特大型、大型、中型标志灯底边距地面不宜小于3m，且不宜大于6m。

④当安装在疏散走道、通道转角处的上方或两侧时，标志灯与转角处边墙的距离不应大于1m。

⑤当安全出口或疏散门在疏散走道侧边时，在疏散走道增设的方向标志灯应安装在疏散走道的顶部，且标志灯的标志面应与疏散方向垂直、箭头应指向安全出口或疏散门。

⑥当安装在疏散走道、通道的地面上时，应符合下列规定：

标志灯应安装在疏散走道、通道的中心位置；标志灯的所有金属构件应采用耐腐蚀构件或做防腐处理，标志灯配电、通信线路的连接应采用密封胶密封。标志灯表面应与地面平行，高于地面距离不应大于3mm，标志灯边缘与地面垂直距离高度不应大于1mm。

（4）楼层标志灯应安装在楼梯间内朝向楼梯的正面墙上，标志灯底边距地面的高度宜为2.2m~2.5m。

（5）多信息复合标志灯的安装应符合下列规定：

在安全出口、疏散出口附近设置的标志灯，应安装在安全出口、疏散出口附近疏散走道、疏散通道的顶部；标志灯的标志面应与疏散方向垂直、指示疏散方向的箭头应指向安全出口、疏散出口。

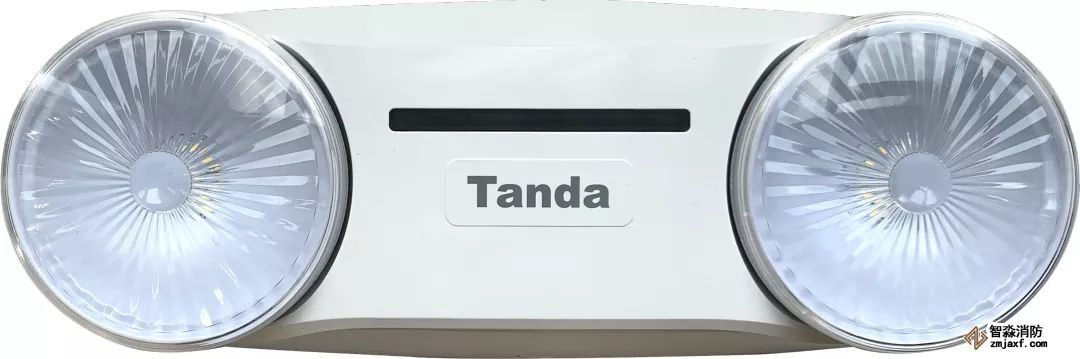

3.消防应急照明灯具的安装

（1）照明灯宜安装在顶棚上。

（2）当条件限制时，照明灯可安装在走道侧面墙上，并应符合下列规定：

①安装高度不应在距地面1m~2m之间；

②在距地面1m以下侧面墙上安装时，应保证光线照射在灯具的水平线以下。

（3）照明灯不应安装在地面上。
