弱电工程网线STP、SFTP、UTP、FTP、ASTP又分别是什么?

作者: admin 时间:2020-09-02 06:20:51 来源:本站
摘要:网线作为综合布线设计施工的一部分,是大部分信息传输系统的基础介质,其重要性不言而喻,本文将解析屏蔽网线的主要作用是什么?双绞线是什么?STP、SFTP、UTP、FTP、ASTP又分别是...

网线作为综合布线设计施工的一部分,是大部分信息传输系统的基础介质,其重要性不言而喻,本文将解析屏蔽网线的主要作用是什么?双绞线是什么?STP、SFTP、UTP、FTP、ASTP又分别是什么?什么的超五类双屏蔽网线?什么是超五类单屏蔽网线?怎么区分双屏网线和非屏蔽网线,两者有什么区别?如何分辨超五类线?如何分辨超六类线?


  屏蔽网线的主要作用是什么?

  屏蔽网线主要是针对有强干扰的环境,有干扰的环境会造成网线传输信号断续,甚至中断,无法正常传输信号。而使用屏蔽网线能很好的抵抗干扰,保持传输正常,且有良好的保密性能,屏蔽布线的屏蔽结构对减低线缆间的相互干扰有先天优势,不仅可以屏蔽外界的电磁信号,铝箔也同时阻断了线缆本身的电磁泄露,不会发射干扰信号影响其他线缆的工作,可以防止信息被窃听。

  在屏蔽网线中,都会有一条铜线,也就是地线,可以采用屏蔽型RJ45插座,使用时排流线一端接地。地线能更好的屏蔽外来的信号。屏蔽网线需要良好的接地,和屏蔽线路才能很好的降低强干扰对网络信号影响,在非必要的情况下,不要使用屏蔽网线,因为屏蔽网线的布线要求高,不仅要求系统中的配件都是带屏蔽的,且要有良好的接地才能起到作用。如果接地不好,那么效果会非常的差。

  如果接地点安排不正确、接地电阻过大或者接地电位不均衡时,会引起接地噪声,即在传输通道的某两点产生电位差,从而使金属屏蔽层上产生干扰电流,这时屏蔽层本身就形成了一个最大的干扰源,屏蔽网线的布线要求比较严格,全部配件都是需要具有屏蔽的性能,并且需要有良好的地线系统。在实际的施工时,很难全部完美接地,从而使屏蔽层本身成为最大的干扰源,导致性能甚至可能还不如非屏蔽双绞线。

  双绞线是什么?为什么要双绞?

  (1)双绞线:作为一种传输介质它是由二根包着绝缘材料的细铜线按一定的比率相互缠绕而成。

  (2)为什么要把二根线双绞缠绕:因为这种相互缠绕改变了电缆原有的电子特性,这样不但可以减少自身的串扰,也可以最大程度上防止其它电缆上的信号对这对线缆上的干扰。

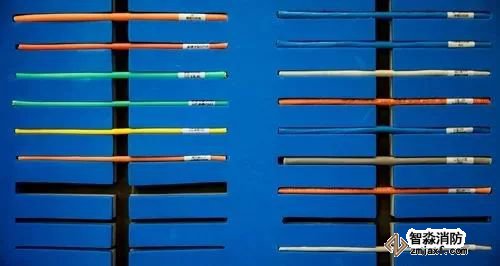

  图为超五类双绞线,由四对相互缠绕的线对构成,共八根线。双绞线是一种综合布线工程中最常用的传输介质,由两条相互绝缘的导线按照一定的规格互相缠绕在一起而制成的一种通用配线,属于信息通信网络传输介质。

  STP、SFTP、UTP、FTP、ASTP区分

  STP:即独立屏蔽双绞线,在芯线外增加铝箔层,每对线都有一个铝箔屏蔽层,目的在于减少信号的衰减。每4对线合包还有一个金属编织屏蔽层,这已经达到七类网线的结构标准。适用于高速网络和高保密性传输,可支撑未来应用更新,可以统一布线平台,多种媒体信息共同传输。

  SFTP:即双屏蔽双绞线,在STP的铝箔基础上增加编织网,通常用铝镁丝编织网、镀锡铜网,外层是PVC外被,总体说则是有两层屏蔽层、且两层屏蔽层之间必须有绝缘隔离。它的优势在于有效减少环境磁场、信号干扰,内部信号衰减程度低。缺点是柔软性差且昂贵,这种具抗干扰及高度保密传输的线材,适用特殊环境的专业布线工程中。

  UTP:即非屏蔽双绞线,这类是目前普通市场应用最多的布线系统线材,用于传输带宽在250MHz以下,没有特殊性能要求的普通网络应用,整体性能符合要求、价格便宜、施工和维护方便。但此类型的性能最高极限仅支持六类网线的布线系统。

  FTP:即铝箔屏蔽的双绞线,其具有使用带宽较大、有一定抗干扰能力、减少信号衰减,回收低烟无卤、环保的优点。

  ASTP:即铠装型双绞屏蔽网线(电缆)则是较为特殊的双屏蔽网线,在以上双屏蔽线的基础上,外层为钢带铠装层,使用时,钢带铠装层两端接地,最内层屏蔽一端接地。具有双屏蔽线的效果外,强度较高,可用于鼠害频繁或有防爆要求的布线系统,一般屏蔽线比非屏蔽线在成本和安装上都会贵一些,弯曲性能稍差。但适用于一些特殊环境和屏敝系统综合布线。大家可以在了解自身情况后合理选择,优化成本及布线效果。

  超五类单屏蔽网线是什么?

  超五类单屏蔽网线需求整个体系全部是屏蔽器材,包括网线、模块、水晶头等。比起超五类非屏蔽网线,除了对绞线和填充绳,外层是由铝箔包裹,能够减少辐射。使用的环境如电磁辐射严重、对数据传输要求严格,便可采用超五类单屏蔽网线值得信赖。

  超五类双屏蔽网线是什么?

  双屏蔽网线在对绞线外包裹着一层铝箔,并有一层金属编织网,适用于高速网络和高保密性传输,以减少辐射。这种屏蔽线适用于高频信号弦波信号之应用领域,应用于住宅综合布线系统的用户通信引出端到配线架之间的布线。



  怎么区分双屏网线和非屏蔽网线?

  屏蔽网线指的是内部有屏蔽层的网线,屏蔽层指的是铝箔和编织网。单屏蔽网线的屏蔽层只有一层铝箔纸,双屏蔽网线在对绞线外包裹着一层铝箔,并有一层金属编织网,双屏网线和非屏蔽网线是根据的使用的环境不同来区分的,双屏蔽网线主要是用有强干扰的环境中,非屏蔽网线是使用在普通日常的网络环境中。

  (1)双屏蔽:网线和非屏蔽网线从内部结构上就非常容易区分的,双屏蔽网线内部是有一层金属屏蔽网和一层铝箔,双屏蔽网线也称为双屏带网网线。而非屏蔽网线内部只有4对网线。

  (2)网线:内部的线对是按逆时针方向紧密的缠绕在一起的,两两相互缠绕的做法有利于减低内部的串扰和减少外部的干扰,在普通的网络环境下,微弱的电磁干扰对非屏蔽网线并不造成影响,网线内部的线芯采用两两缠绕的方式,网线绞距指的是内部线对双绞扭绕一节的长度就是绞距,用来表示每对线对相互缠绕的紧密程度。

  网线内部每一对线对都是按逆时针方向双绞,并且每一对的绞距都是不同的,这种相互缠绕改变了电缆原有的电子特性,可以抵御一部分外界的电磁干扰,还可以为了减低自身信号带来的串扰问题。

  当布线环境存在强干扰影响的时候,就会影响到网络的传输效果,严重的会导致传输信号中断,布线环境有高压电线或者音响设备的强电流线时,网络传输信号不稳定的现象更加明显,像这种情况就要使用双屏蔽网线来屏蔽强干扰的信号,来保持网络传输信号的正常。

  (3)双屏蔽网线:在布线的过程中是比非屏蔽网线的要复杂,要求布线系统中,全部配件都是需要具有屏蔽的性能,并且需要有良好的地线系统,如果接地不好,使屏蔽层反而成为最大的干扰源,导致性能甚至可能还不如非屏蔽双绞线,所以在必要时才使用屏蔽网线。

  如何认识超五类线呢?

  1、看

  (1)超五类的线身都会印着CAT 5e。

  (2)线皮内有4对双绞线的颜色分别为:蓝、蓝白,橙、橙白,绿、绿白,棕、棕白。

  (3)室内网线在线皮内与双绞线同在的还有一根绳(絮状物),简称抗拉绳,是用来提升网线的抗拉强度。

  2、辨别

  超五类网线分为非屏蔽网线和屏蔽网线,区别在于:屏蔽网线又分为单屏蔽网线(包裹双绞线一层铝箔纸)和双屏蔽网线(在铝箔纸的基础上加了一层编网),屏蔽网线可以有效组织其他大功率电线以及强电源的电磁辐射干扰,大幅降低信号传输的误码率,起屏蔽干扰的作用。

  3、分类

  超五类网线的材料分为多种:无氧铜、青铜、铜包铝、铜包银、四铁四铝等。其中四铁四铝是其中质量最差的。铜包铝和铜包铝一遇火就马上烧焦,烧焦后一折马上就断了青铜也统称铜包铜,外层包裹着一层无氧铜,刮的时候里面的颜色和表面的不同。无氧铜是真正的无氧铜无论刮多少层表面和铜芯的颜色也不会发生变化。

  其实超五类网线有4对双绞线和填充绳、外皮组合而成,室外比室内多了一层PE防水外层,主要就是起到防水防潮的作用,超五类网线的寿命大概是10年左右,室内网线如果用在室外的话,一般寿命是1年多,短期使用便可。

  如何分辨超六类线?

  1、看结构


  十字骨架,六类线,相比于超五类线中间多了一个绝缘的十字骨架,将网线的4对双绞线分别置于四个凹槽内,这样的结构能提高电缆的平衡特性,比起五类线,六类线性能快稳好。

  2、外观看

  六类线的线身都印有CAT 6的标识,而超五类线的线身是印CAT 5,而且六类线的铜芯更粗,比五类线的线身更大一些。

  3、性能

  六类与超五类的一个重要的不同点在于:改善了在串扰以及回波损耗方面的性能,其实五类线和超五类线最大的差别就是超五类线在性能方面有较大的提升,五类线并没有抗拉绳。
