一文了解消防设备电源监控系统的组成、安装及施工调试

作者: admin 时间:2020-04-21 02:09:31 来源:本站
摘要:建筑物的消防安全很大程度上取决于 消防设备 的好坏,而 消防设备 能否正常工作又取决于供电电源的工作状态。因消防设备电源失控造成消防设备失灵导致火灾蔓延事故屡有发生,因...

 建筑物的消防安全很大程度上取决于消防设备的好坏,而消防设备能否正常工作又取决于供电电源的工作状态。因消防设备电源失控造成消防设备失灵导致火灾蔓延事故屡有发生,因此在建筑物内安装消防设备电源监控系统显得尤为重要。本文小编将为大家分享该系统的组成、运行原理、应用场所、安装及施工调试等方面的内容,供大家学习掌握。



一、消防设备电源监控系统的组成

根据国家标准GB28184-2011《消防设备电源监控系统》,消防设备电源监控系统用于监控消防设备电源工作状态,在电源发生过压、欠压、过流、缺相等故障时发出报警信号的监控系统。通过实时监控消防设备电源的工作状态,集中显示,从而有效避免火灾发生时消防设备由于电源故障而无法正常工作的危机情况,最大限度地保障消防联动系统的可靠性。



消防设备电源监控系统由消防设备电源状态监控器、电压信号传感器、电压/电流信号传感器和配套电流互感器等部分或全部设备组成。





二、消防设备电源监控系统的功能与运行原理

1、系统功能



该系统实现了在消防控制室内有效的实时监测并显示各个消防用电设备供电电源和备用电源工作状态的各项技术要求,适用于新建、扩建和改建的工业与民用建筑。作为一种预报警系统,其优点是可以提前对消防设备电源故障进行报警。该系统主要监测消防设备电源的相关电气参数,在电源发生过压、欠压、过流、缺相等故障和异常、相关参数不在设定值要求范围内时能发出报警信号,并在系统中指示报警具体部位,且记录并保存警报信息。避免火灾发生时消防设备不能正常使用而导致不能有效地控制火灾的蔓延,使火灾发生时消防设备能高效快速地投入工作。



2、运行原理



在消防电源正常时,消防电源火线、零线上的电压均处于正常范围值,此时信号处理单元处于正常监控状态,当设备电源出现过压、欠压、缺相、错相等情况时,该相异常电压信号会传输给电压信号传感器,最后传感器会将这个信息传输到消防设备电源监控器上。





除具有检测电源过压、欠压、缺相、错相情况外,电压电流信号传感器还可测量消防线路是否出现断路、短路、过流的情况,防止消防电路损坏以及消防设备用电异常。当发生以上线路电流故障时,消防设备电源监控器通过电流传感器检测到异常后,会将这些故障信息传输到消防设备电源监控器上,提醒值班人员消除该隐患。



三、消防设备电源监控系统的应用场所

根据国家标准《消防控制室通用技术要求》(GB25506-2010)确定了消防设备电源监控系统的具体设置场所。消防设备电源监控系统宜安装在各种消防设备电源,如:

“消火栓(消防炮)系统、自动喷水灭火系统、水喷雾(细水雾)灭火系统、雨淋喷水灭火系统(泵供水方式)、泡沫灭火系统、干粉灭火系统、气体灭火系统、防烟排烟系统、防火门和卷帘系统、消防电梯、消防应急照明和疏散指示系统、消防设备应急电源(EPS)、消防设备直流电源等。”



四、消防设备电源监控系统的安装

在消防控制室内,消防设备电源状态监控器发出的报警信息和故障信息应与火灾报警信息有明显区别,同时它对消防控制室内的报警控制器、图形显示器装置及其他消防设备的供电电源也要进行监控,故主机要独立运行,不可由其他主机代替。但可与其他主机同装在一个柜体中。

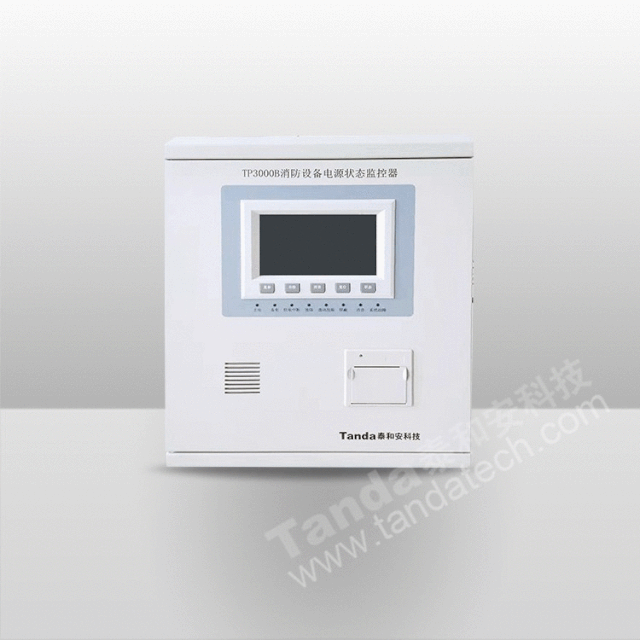

1、消防设备电源状态监控器的安装



消防设备电源状态监控器的安装设置可以参照《火灾自动报警系统设计规范》(GB50116)对火灾报警控制器的有关规定,安装要牢固,不得倾斜,安装在轻质墙上时,应采取加固措施。引入监控器的电缆或导线,端子板的每个接线端,接线不得超过2根;电缆芯和导线,应留有不小于20CM的余量;导线应绑扎成束;引入线穿线后,在进行管处应封堵;电缆芯线和所配导线的端部,均应表明编号,并与图纸一致,字迹清晰不易退色;控制器的主电源引入线,应直接与消防电源连接,严禁使用电源插头。监控器的接地,应牢固,并有明显标志



2、消防设备电源传感器的安装



消防设备电源传感器宜独立安装在传感器箱内,放置在配电箱附近,并预留与配电箱接线端子。当不具备单独安装条件时,传感器亦可安装在配电箱内,但不能对供电主回路产生影响。应尽量保持一定距离,并有明显标志消防设备电源监控传感器的安装。



五、消防设备电源监控系统的施工调试

消防设备电源监控系统安装完毕之后,将系统通电后,按照《消防设备电源监控系统》(GB28184-2011)分别对传感器和监控设备逐个进行单机通电功能检查,应按现行国家标准的有关要求对监控设备进行监控报警功能、控制输出功能、故障报警功能、自检功能、电源功能检查。其主电源和备用电源,其容量应分别符合现行有关国家标准和使用说明书的要求。在备用电源连续充放电3次后,主电源和备电源应能自动切换。功能正常后,监控系统可进行正常调试,待监控系统在连续运行12h无故障后,填写系统调试表。调试完成后应有详细监控点的报警值参数设置记录,相应监控点的地址及对应安装位置信息记录。
