海湾GST-LD-8332 型模块箱接线安装技术

特点

海湾GST-LD-8332型模块箱由 GST-LD-8319 模块、GST-AS-200 安全栅和模块箱外壳组成。可与 JTY-GF-GST104（Ex）及 JTY-GF-GST9711（Ex）点型光电感烟火灾探测器、JTW-ZOF-GST9712（Ex） 点型感温火灾探测器、JTF-GOF-GST9713(Ex)点型复合式感烟感温火灾探测器、J-SAF-GST9211A(Ex) 手动火灾报警按钮配接，组成本质安全型防爆系统。一旦发生火灾，模块箱将报警信号通过总线传入控制器，控制器会显示出该编码地址的报警信号。当模块箱出现故障时，控制器会显示出该编码 地址的故障信号。模块箱具有检线功能，当模块箱与外部设备的连接线出现断路时，模块箱会向控 制器报故障。模块箱采用电子编码方式，编码范围在 1～242 之间任意设定，可通过我公司生产的 GST-BMQ-2 型电子编码器进行现场编码。模块箱应安装在安全区域。

主要技术指标

(1) 工作电压：总线电压：总线 24V 电源电压：DC24V

(2) 监视电流：总线电流≤0.7mA  电源电流≤4mA

(3) 报警电流：总线电流≤2.2mA  电源电流≤40mA

(4) 连接设备类型：可连接 JTY-GF-GST104（Ex）及 JTY-GF-GST9711（Ex）点型光电感烟火灾探测 器、JTW-ZOF-GST9712（Ex）点型感温火灾探测器、JTF-GOF-GST9713(Ex)点型复合式感烟感温火灾 探测器、J-SAF-GST9211A(Ex)手动火灾报警按钮。

(5) 连接设备容量：最多 10 只

(6) 安全栅型号：GST-AS-200

(7) 安全栅参数：U0=28V，I0=93mA，L0≤4.0mH，C0≤0.083F

(8) 外壳防护等级：IP66

(9) 使用环境：温度：-10℃～+55℃  相对湿度≤95%，不结露

(10) 外形尺寸：196mm×215mm×86mm

结构特征、安装与布线

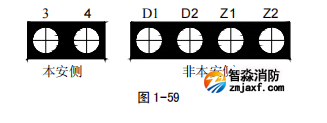

本模块箱外形结构及安装方法均与 GST-LD-8331 模块箱相同。  模块箱应安装在安全区域，本安侧和非本安侧接线应分开，并保持一定距离(至少为 50mm)。 安全栅接地必须可靠，连接螺钉必须拧紧，不可松动，接地电阻不能大于 4。  其接线端子如图 1-59：

其中：  Z1、Z2：接控制器二总线，无极性；  D1、D2：接直流 24V，无极性；  3、4：即安全栅的 3、4 两端，接防爆探测器及防爆手动火灾报警按钮，3 为正，4 为负。  本模块箱内含 GST-AS-200 型齐纳安全栅，主要技术参数参见 章 5.1 节。

布线要求：

信号总线 Z1、Z2 采用耐火 RVS 型双绞线，截面积≥1.0mm2 ；电源线 D1、D2 采用耐火 BV 线，截 面积≥1.5mm2 。安全栅至探测器或手动火灾报警按钮间的电缆应选用截面积≥1.0mm2 的本安电缆，且电缆间分布电容不得大于 0.083μF，分布电感不得大于 4.0mH。  本安电缆的长度应按如下方法进行计算：  计算本安电缆长度应验算电缆的分布电容和分布电感值是否满足要求。通常电缆分布参数按集 中参数考虑，其值与电缆长度成正比，即  CC≤CO-Ci,LC≤LO-Li 式中：CO、LO——关联设备给出的更大 外部允许电容和电感量；Ci、Li——本安设备内部更大 等效电容和电感量（我公司本质安全型产品的 Ci、Li 均为 0）；  CC、LC——允许电缆的更大 分布电容和电感量。例如，某工程选用了 JTY-GF-GST104(Ex)点型光电感烟火灾探测器，配接 GST-LD-8332 模块箱 内安全栅 CO＝0.083μF，LO＝4.0mH，如选择某本安电缆参数为 Lk≤0.8μH/m，Ck≤180pF/m，选用本安电缆最长为：

应用方法

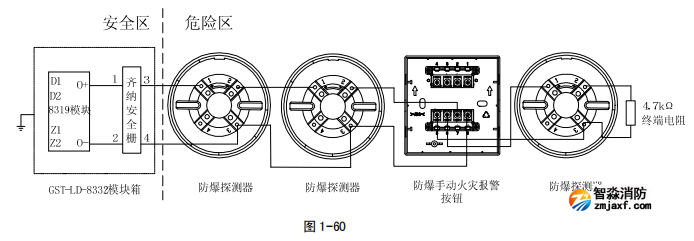

模块箱可与防爆的感温火灾探测器、感烟火灾探测器及手动火灾报警按钮一起接入火灾报警控 制器系统中组成本安型防爆系统。在系统连线末端必须连接一 4.7kΩ终端电阻，且一只模块箱混接 的各类防爆探测器及报警探测器不能超过 10 只。系统连线如图 1-60 所示。
