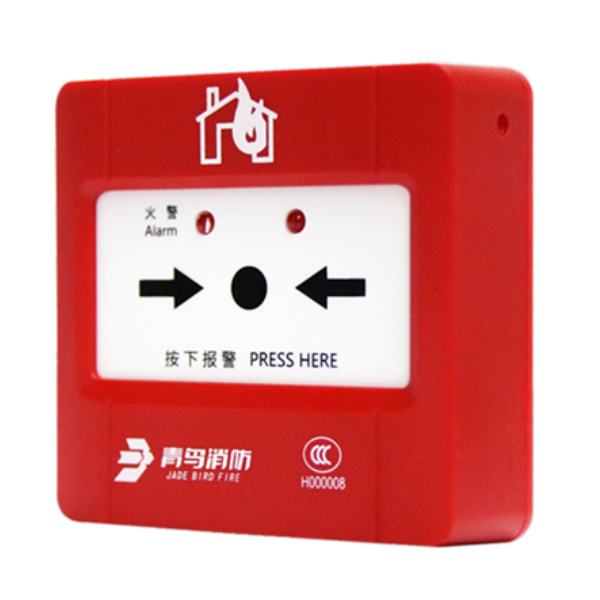

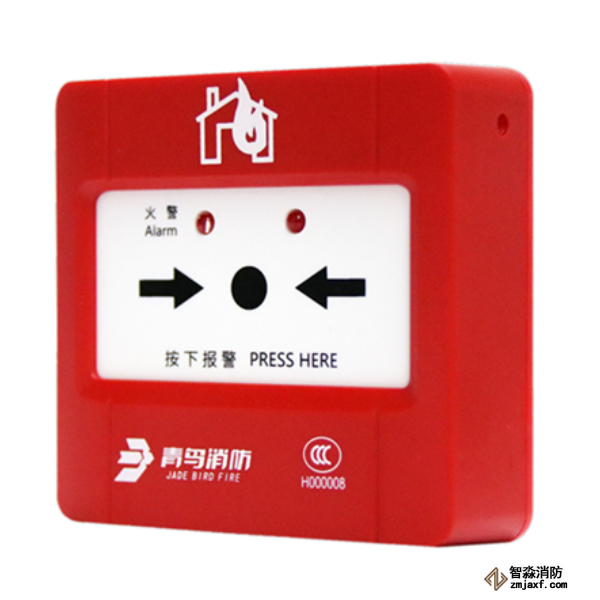

一、青鸟J-SAP-JBF4121B手动火灾报警按钮性能特点

　　青鸟J-SAP-JBF4121B手动火灾报警按钮内置微处理器，性能稳定。

　　采用SMT表面贴装工艺，可靠性高，一致性好。

　　采用二总线制系统，无极性要求，在保证低功耗的同时使传输距离最远达1000m。

　　电子编码方式，可通过专用电子编码器编址。

　　操作简单，用手按下操作面板，即能实现向控制器报火警。

　　手动报警按钮上的操作面板在按下后要将其复位必须使用与该按钮配套的专用钥匙。

　　手动报警按钮采用新的卡扣结构、薄款设计。

二、青鸟J-SAP-JBF4121B手动火灾报警按钮结构特征及布线

　　结构特征、安装与布线

　　布线施工后，通过预埋盒或使用膨胀螺栓将底座固定在墙上，安装孔距为60mm（兼容50mm安装孔距）。

　　手动火灾报警按钮采用RVS2×1.5mm2双绞线与控制器进行连接。

　　安装之前用编码器对其写入相应地址码(1-200)。

　　接线并检查无误后扣上上壳。

三、青鸟J-SAP-JBF4121B手动火灾报警按钮

型号	J-SAP-JBF4121B
名称	手动火灾报警按钮
品牌	青鸟消防
工作电压	DC19-28V
触点容量	DC30V/0.1A
监视电流	≤0.3mA（24V）
启动电流	≤1mA（24V）
编码方式	电子编码器编码
编码范围	1-200
确认灯	火警灯监视状态瞬时闪亮，按下报警时红色常亮（红色）
线制	二总线，无极性
工作温度	-10℃~+55℃
贮存温度	-30℃~+75℃
相对湿度	≤95%RH
外形尺寸	90长×86宽×28.5高mm

四、青鸟J-SAP-JBF4121B手动火灾报警按钮接线图

J-SAP-JBF4121B手动火灾报警按钮接线图

　　端子1和2分别接回路二总线L1和L2，不分极性。

　　端子5、6正常时为常开触点，手动火灾报警按钮按下时闭合，可用来控制现场声光警报装置，严禁使用此触点控制大功率设备和强电设备。
