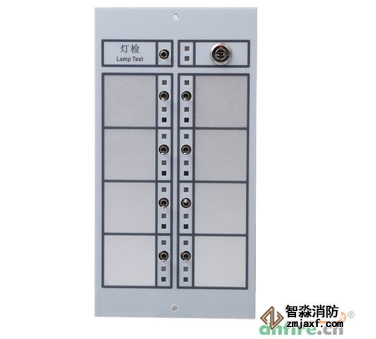

POM-8C是诺帝菲尔的一款智能多线联动控制盘。一个POM-8C智能多线联动控制盘模块提供8路互相独立的多线制输出。每一路输出通道提供1个手动开关,用于控制1路24伏控制输出,另外还为每路控制输出提供2路回讯接收,并且有3个3色的LED灯作为状态显示。POM-8C自动对8个手控通道的状态进行检测并显示出设备状态,确保设备处于可操作状态。

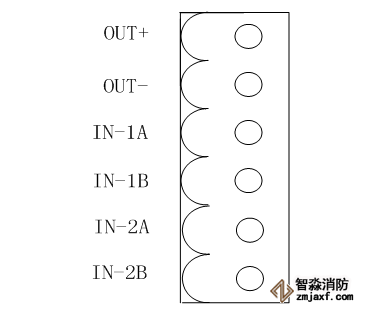

POM-8C的每路控制输出包含3路接线,分别是24伏控制输出、受控设备回讯和第二设备回讯。

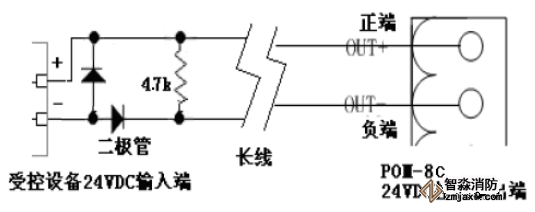

OUT为24VDC控制输出接线端,IN-1受控设备回讯接线端,IN-2第二设备回讯接线端对应接好正负端联线之后,需要在受控设备一端并联4.7k欧姆终端电阻。
注意:终端模块和终端电阻要接在受控设备模块一端,也即POM-8C输出线路的终端。
警告:不能将二极管反方向连接,否则POM-8C不能正常工作,并且在24VDC控制输出端输出时损坏电路。
