全面解读消防器材配电箱,赶紧来学习吧!

作者: 消防改造安装 时间:2020-05-10 02:21:54 来源:http://www.zmjaxf.com/
摘要:什么是消防器材配电箱? 所有 消防器材 用电的总的一个电路分配箱。 一、消防器材配电箱的工作原理 消防器材配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组...

 什么是消防器材配电箱? 所有消防器材用电的总的一个电路分配箱。

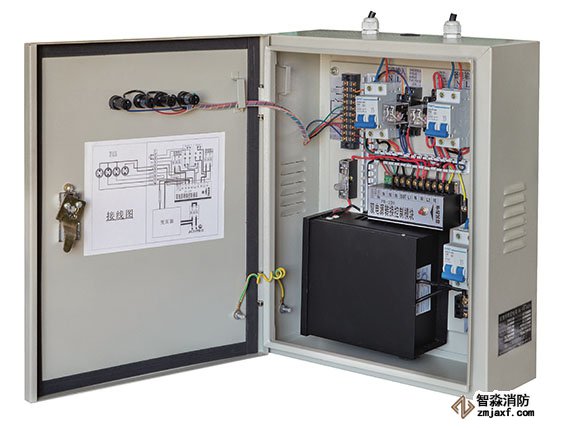

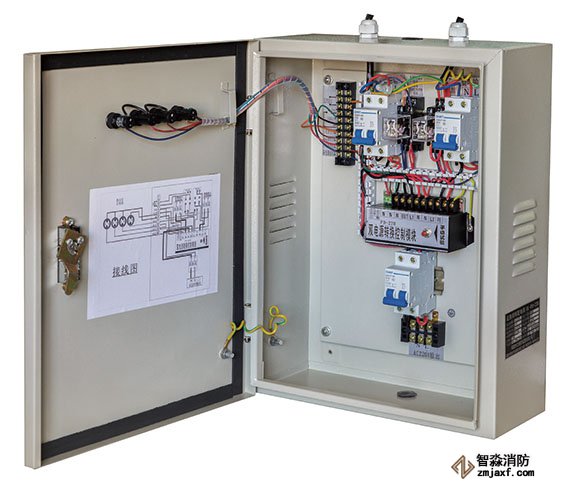

消防器材配电箱


  一、消防器材配电箱的工作原理

  消防器材配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上,构成低压配电装置。

  正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。

  借测量仪表可显示运行中的消防器材各种参数,还可对某些电气参数进行调整,对偏离正常工作状态进行提示或发出信号。常用于各发、配、变电所中。

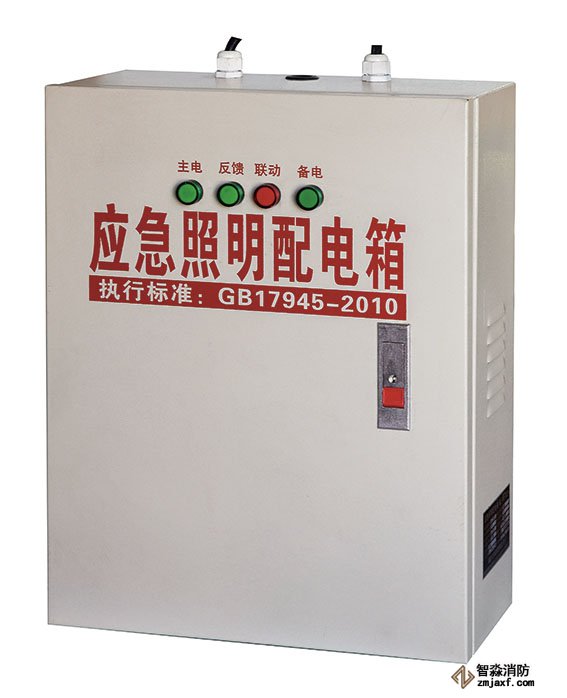

消防器材应急照明配电箱


  二、消防器材配电箱的用途

  便于管理,当发生电路故障时有利于检修。 消防器材配电箱和消防器材配电柜配电盘配电凭等,是集中安装开关、仪表等设备的成套装置。

  常用的消防器材配电箱有木制和铁板制两种,现在哪儿的用电量都挺大的,所以还是铁的用的比较多。

  消防器材配电箱的用途:当然是方便停、送电,起到计量和判断停、送电的作用。



  三、消防器材配电箱的分类

  按结构特征和用途分类

  (1)固定面板式开关柜,常称开关板或配电屏。它是一种有面板遮拦的开启式开关柜,正面有防护作用,背面和侧面仍能触及带电部分,防护等级低,只能用于对供电连续性和可靠性要求较低的工矿用消防器材,作变电室集中供电用。

  (2)防护式(即封闭式)开关柜,指除安装面外,其它所有侧面都被封闭起来的一种低压开关柜。这种柜子的开关、保护和监测控制等电气元件,均安装在一个用钢或绝缘材料制成的封闭外壳内,可靠墙或离墙安装。柜内每条回路之间可以不加隔离措施,也可以采用接地的金属板或绝缘板进行隔离。通常门与主开关操作有机械联锁。另外还有防护式台型开关柜(即控制台),面板上装有控制、测量、信号等电器。防护式开关柜主要用作工艺现场的配电装置。

  (3)抽屉式开关柜。这类开关柜采用钢板制成封闭外壳,进出线回路的电器元件都安装在可抽出的抽屉中,构成能完成某一类供电任务的功能单元。功能单元与母线或电缆之间,用接地的金属板或塑料制成的功能板隔开,形成母线、功能单元和电缆三个区域。每个功能单元之间也有隔离措施。抽屉式开关柜有较高的可靠性、安全性和互换性,是比较先进的开关柜,目前生产的开关柜,多数是抽屉式开关柜。它们适用于要求供电可靠性较高的工矿企业、高层建筑,作为集中控制的配电中心。

  (4)动力、照明配电控制箱。多为封闭式垂直安装。因使用场合不同,外壳防护等级也不同。它们主要作为工矿企业生产现场的配电装置。

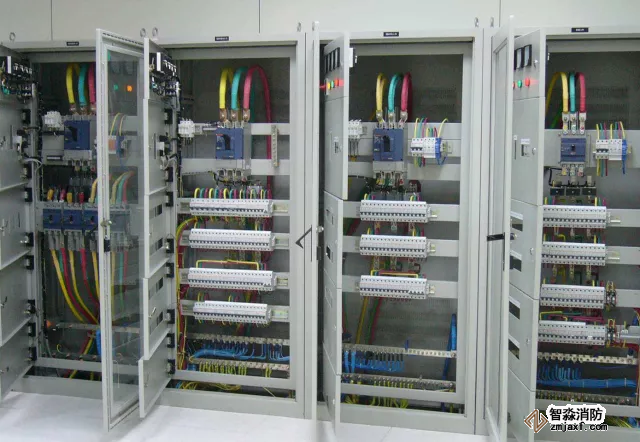

消防器材配电箱


  四、消防器材配电箱各类符号标注

  根据图纸《消防器材配电箱系统图》中标注

  NPX630/3P 400A中:NPX630是断电器的型号,3P是三极,400A指最大断路电流为400A。

  NPX160/3P 160A WL1 YJV-4*70+1*35-SC80 FC 58.8W AP3消防器材配电箱:

  NPX160是断电器的型号。

  3P指三极,额定频率为50Hz,额定绝缘电压为690V,脱扣器电流40-160A。

  WL1:指回路1。后面还有回路2等。

  YJV:铜芯交联聚乙烯电缆。

  NHYJV:耐火铜芯交联聚乙烯电缆。

  4*70+1*35:指4根线芯截面70mm2加一根线芯截面35的中性线芯。

  SC80:指穿直径为80的焊接钢管(俗称黑铁管)。

  FC:指暗敷在地面内。

  C65N-C10/1P WL1 BV-3*2.5-SC15 CC 0.78KW 照明:

  C65N为断电器型号。

  C10/1P:断电器最大断路电流为10A,极数为一极。

  BV:铜芯聚氯乙烯绝缘电缆。

  3*2.5:3根线芯截面面积4mm2的。

  SC15:穿直径15mm的钢管。

  CC:暗敷设在屋面或顶板内。

  C65N-C16/3P WL5 BV-4*4-SC20 FC WC 3.7KW 380V空调插座:

  回路5中,断电器型号为C65N,最大断路电流为16A,采用4根线芯截面4mm2的铜芯聚氯乙烯绝缘电缆,穿直接20mm的钢管,暗敷设在地面内、墙内。


配电箱


  五、消防器材配电箱的各种敷设方式

  AB-沿或跨梁(屋架)敷设

  BC-暗敷设在梁内

  AC-沿或跨柱敷设

  CLC-暗敷设在柱内

  WS-沿墙面敷设

  WC-暗敷设在墙内

  CE-沿天棚或顶板面敷设

  CC-暗敷设在屋面或顶板内

  SCE-吊顶内敷设

  FC-地板或地面下敷设

  SC-穿焊接钢管敷设

  MT-穿电线管敷设

  PC-穿硬塑料管敷设

  FPC-穿阻燃半硬聚氯乙烯管敷设

  CT-电缆桥架敷设

  MR-金属线槽敷设

  M-用钢索敷设

  KPC-穿聚氯乙烯塑料波纹电线管敷设

  CP-穿金属软管敷设

  DB-直接埋设

  TC-电缆沟敷设

  CE-混凝土排管敷设


  脱扣方式

  MA-磁脱扣

  TM-热磁脱扣

  MIC-电子脱扣


  分断能力

  分断能力分5个等级:

  F:36KA

  N:50KA

  H:70KA

  S:100KA

  L:150KA
