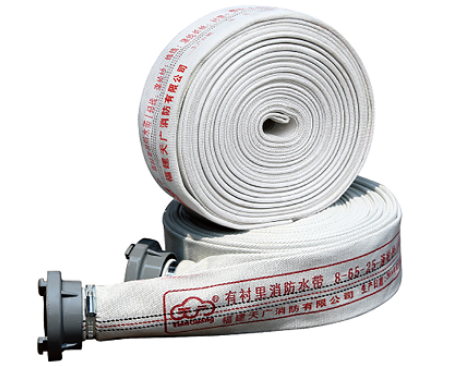

消防水带

产品简介：消防水带是用来运送高压水或泡沫等阻燃液体的软管。传统的消防水带以橡胶为内衬，外表面包裹着亚麻编织物。先进的消防水带则用聚氨酯等聚合材料制成。消防水带的两头都有金属接头，可以接上另一根水带以延长距离或是接上喷嘴以增大液体喷射压力。

商品详情常见问题(8)在线下单

产地：福建泉州

型号：8-50 10-50 8-65 10-65 16-65 13-80 16-80

配置：（有衬里（橡胶、塑料、聚氨酯）

功能：（有衬里（橡胶、塑料、聚氨酯）

优点：（有衬里（橡胶、塑料、聚氨酯）

消防水带是用来运送高压水或泡沫等阻燃液体的软管。传统的消防水带以橡胶为内衬，外表面包裹着亚麻编织物。先进的消防水带则用聚氨酯等聚合材料制成。消防水带的两头都有金属接头，可以接上另一根水带以延长距离或是接上喷嘴以增大液体喷射压力。

性能要求

3．1 水带的织物层应编织得均匀，表面整洁；无跳双经、断双经、跳纬及划伤。

3．2 水带衬里(或覆盖层)的厚度应均匀，表面应光滑平整、无折皱或其他缺陷。

3．3 水带内径的公称尺寸及公差应符合表1的规定。

3．4 水带的长度及尺寸公差应符合表2的规定。

3．5 水带的设计工作压力及耐压值应不低于表3的规定。 [1]

表1 mm

规格	公称尺寸	公差
25	25.0
40	38.0
50	51.0
65	63.5
80	76.0

表2 m

长度	公差
15
20
25
30
40

表3 MPa

工作压力	试验压力	爆破压力
0.8	1.2	2.4
1.0	1.5	3.0
1.3	2.0	3.9
1.6	2.4	4.8
2.0	3.0	6.0
2.5	3.8	7.5

3．6 水带的单位长度质量

3．6．1 设计工作压力为0.8MPa、1.0MPa、1.3MPa、1.6MPa的水带，其单位长度的质量不应超过表4的规定。

表4 g/m

3．6．2 设计工作压力为2.0MPa、2.5MPa的水带，其单位长度的质量不应超过表5的规定。

表5 g/m

规格	单位长度质量
25	300
40	400
50	500
65	600
80	700

3．7 设计工作压力为0.8MPa、1.0MPa、1.3MPa、1.6MPa的水带，在设计工作压力下其轴向延伸率和直径的膨胀率不应大于5%。设计工作压力为2.0MPa、2.5MPa的水带，在设计工作压力下其轴向延伸率和直径的膨胀率不应大于8%。

3．8 在水压作用下，沿水流方向看，水带不应产生逆时针扭转。在设计工作压力下，扭转度不应大于表6的规定。

表6 mm

规格	扭转角
25	200
40	180
50	140
65	120
80	100

3．9 在0.8MPa的水压下，将水带弯成外侧半径如表7规定的圆弧，弯曲部分的内侧应无明显折皱。

表7 mm

规格	弯曲半径(水带外侧)
25	250
40	500
50	750
65	1000
80

3．10 按4．6进行粘附性试验后，衬里间(或覆盖层间)不应有粘附现象。

3．11 按4．7进行耐低温性能试验后，水带应能立即展开、无卷曲现象，并能再次卷紧，且在设计工作压力下无渗漏。

3．12 衬里(或覆盖层)应具备下列物理机械性能。

3．12．1 附着强度

水带织物层与衬里(或覆盖层)之间的附着强度不应低于20N/25mm。

3．12．2 扯断伸长率

水带衬里(或覆盖层)的扯断伸长率应大于织物层的扯断伸长率。

3．12．3 热空气老化

按4．8．1．3进行热空气老化试验后，水带的爆破压力和衬里(或覆盖层)的附着强度不应低于老化前测定值的75%。

管理

分类

消防水带分为有衬里消防水带和渗漏消防水带两类。有衬里消防水带包括橡胶消防水带、TPU消防水带、涤纶灌胶水带、麻质涂塑水带。按承受工作压力分为0.8MPa、1.0MPa、1.3MPa、1.6MPa四类。按直径分为50、65、80或75、90毫米四类。按编织方式分为平纹水带和斜纹水带两类。每节水带的长度一般规定为20米。.

水带的维护

①管理方面。要落实专人管理，按质分类，编号造册，及时掌握水带质量和使用情况。建立健全水带保养制度，经常教育全员自觉遵守。

②存放方面。应专门设存放地点或贮存室，长期贮存备用水带要选择适温、通风的地方存放，水带应单层卷起立放水带架上，每年翻动两次或交换折边一次。随车水带要避免互相摩擦，必要时要交换折边。

③使用方面。铺设时应避免骤然曲折、扭转，充水后避免在地上强行拖拉，避免与油、酸、碱等腐蚀性化学物质接触;在可能有火焰或强辐射热的区域，应采用棉或麻质水带;登高铺设水带时要用水带挂钩;通过铁路时应从铁轨下面穿过，通过道路时，应垫上水带护桥;防止水带与有棱角的硬物体接触，破拆建筑物时，不要向水带上抛木板、钢件等物品;水带用完后应清洗干净;寒冷地区在建筑物外部铺设水带应使用衬里水带。

④修补方面。使用时发现漏洞，应及时用包布包扎，以免小孔扩大，并做上记号，用后及时修补。平时应经常检查，发现破损，及时修补。

使用

(2)消防水带附件有哪些?各有哪些用途?

消防水带附件有水带包布、水带挂钩、水带护桥、接口、分水器等。

①水带包布用于包裹消防水带破漏处，是消防车上必备的附件之一。由帆布带和金属夹钳等零件组成。

②水带挂钩是悬挂消防水带的工具，在灭火战斗中，向高处垂直铺设水带时，用水带挂钩将水带挂在梯子或其他物体上，既能减轻水带的下坠力，又便于水枪手操纵水枪射水灭火。水带挂钩由帆布带、金属钩、半环组成。

③水带护桥用于保护水带横铺交通要道上时，不影响正常车辆行驶的器材，具有强度大、抗压耐用、收拾方便等特点。

④接口种类较多，有水带接口、管牙接口、异径接口、异型接口、螺纹接口等。用于水带与水带、消火栓、消防泵、水枪等喷射装置的连接。按结构形式可分为内扣式、插入式和螺纹式等多种。

⑤分水器的用途，一是以一股水流分出两股或两股以上的水流;二是作为开关使用，借助分水器可以从水带线路上开启或关闭水流，不需要到水泵处进行开关，从而缩短开启和关闭水流所需的时间，及时保证火场供水。分水器有二分水器、三分水器和四分水器三种。

试验方法

3.1 试样

3.1.1 试样长度不短于1.20 米。试样数量为3 个。

3.2 内径

3.2.1 用塞规测量水带内径。塞规用金属制成，其结构如下图所示。塞规的尺寸和公差按表5规定。

消防水带试验方法

3.2.2 测量内径时，先将试样两端剪切平齐，然后用塞规测量其两端。

3.3 单位长度重量

3.3.1 称出试样重量。该重量与试样长度的比值即为水带单位长度重量。

3.4渗水量

3.4.1 试验用水为城镇自来水。水温为15～30℃。

3.4.2 将试样一端与水源相接，另一端封闭，保持试样平直。在2 分钟内将试样灌满水，然后在1 分钟内均匀地升压至1.1 条规定的工作压力并保压16 分钟。从保压开始第16 分钟起，用第3.6 条b 规定的水槽集水1 分钟，所集得的水量即为该试样的渗水量。

测试时，应在试样上用系线或其他适当的方法阻止1 米测试长度以外的渗水流入水槽，并使测试长度之内的渗水全部集入水槽。除此之外，不得触摸试样。

3.4.3 从保压开始第16 分钟起，检查试样有否孔眼。判定孔眼以有否水柱喷出为准。

3.5爆破压力

3.5.1 直态爆破压力

渗水量测试结束后，均匀地将压力升至表4 规定的直态爆破压力，保压5 秒钟，试样不得破裂。升压时间为30～60 秒。

3.5.2 曲态爆破压力

测完渗水量卸压后，将试样弯成内侧半径为700 毫米的圆弧。应使试样的一条折边处于圆弧的最外侧。均匀地将压力升至表4 规定的曲态爆破压力，试样不得破裂。升压时间为30～60 秒。

3.5.3 折态爆破压力

测完渗水量卸压后，将试样从中央对折，使试样齐头并拢并加以固定。均匀地将压力升至表4 规定的折态爆破压力，保压5 秒钟，试样不得破裂。升压时间为30～60 秒。

3.6试验设备

a. 电动往复泵（不得用单缸往复泵）：应设稳压装置。

b. 水槽：长1000±5 毫米，用不吸水的材料制成。

c.玻璃量筒：最小刻度不大于5 毫升。

d.压力表：精度不得低于1 级，最大量程不大于60 公斤力/厘米2，并应带有停针装置。

e. 秒表。

检验规则

1、检验时以同一品种、同一内径、长1000 米的水带为一批。从中任意抽取100 米做外观检验。以最经济的方法截取3 个试样，试样长度应符合3.1.1 款的规定。

2、个试样的内径均应符合本标准规定；3 个试样的单位长度重量及渗水量的算术平均值应符合本标准规定；一个试样只进行一种状态的爆破试验，并应符合本标准规定。

3、检验时若有某项不符合本标准规定，允许对该项复验一次。复验时仍以最经济的方法加倍抽取试样。试样复验的结果均应符合本标准规定，否则为不合格品。

4、当供需双方对产品质量有争议时，仲裁检验的一切费用由责任方承担。

保养措施

消防水带的使用与保养：

第一、水带连接，消防水带在套上水带接口时，须垫上一层柔软的保护物，然后用镀锌铁丝或喉箍扎紧。

第二、水带的使用。使用消防水带时，应将耐高压的水带接在离水泵较近的地方，充水后的水带应防止扭转或骤然折弯，同时应防止水带接口碰撞损坏。

第三、水带铺设。铺设水带时，要避开夹锐物体和各种油类，向高处垂直铺设水带时，要利用水带挂钩，通过交通要道铺设水带时，应垫上水带护桥，通过铁路时，水带应从轨道下面通过，避免水带被车轮碾坏而间断供水。

第四、防止结冰。严冬季节，在火场上需暂停供水时，为防止水带结冰，水泵需慢速运转，保持较小的出水量。

第五、水带清洗，水带使用后，要清洗干净，对输送泡沫的水带，必须细致的洗刷，保护胶层。为了清除水带上的油脂，可用温水或肥皂洗刷，对冻结的水带，首先要使用之融化，然后清洗晾干、没有晾干的水带不应收卷存放。

注意事项

消防水带是消防现场输水用的软管。按材料可分为有衬里消防水带和无衬里消防水带。其中无衬里消防水带耐压低、阻力大，容易漏水，且易霉腐，寿命较短，适合于建筑物内火场中铺设；有衬里水带耐高压，耐磨损，耐霉腐，经久耐用，且不易渗漏，阻力小，也可任意弯曲折叠，随意搬动，使用方便，适用于外部火场铺设及接通消防车。

消防水带使用时应注意：

1．铺设时应避免骤然曲折，以防止降低耐水压的能力；还应避免扭转，以防止充水后水带转动而使内扣式水带接口脱开。

2．充水后应避免在地面上强行拖拉，需要改变位置时要尽量抬起移动，以减少水带与地面的磨损。

3．应避免与油类、酸、碱等有腐蚀性的化学物品接触。

4．在可能有火焰或强辐射热的区域，应采用棉或麻质水带。

5．用毕后应清洗干净，无衬里水带要挂晒，干后盘卷保存于阴凉干燥处。

6．使用过程中如发现有破损小孔，应用水带包布裹紧，事后尽早织补或粘补；当出现明显破损时，应立即退出战备。

7．车辆需通过铺设中的水带时，应事先在通过部位安置水带护桥。

8．铺设时如需通过铁路，应从铁轨下面通过。

9．寒冷地区建筑物外部应使用有衬里水带，以免水带冻结。

消防水带附件

水带附件主要是指连接和使用消防水带所必需的附件，包括接口、分水器等。

1．接口

接口是水带与水带、消防泵、消火栓或移动式水炮连接的接头。主要有水带接口、管牙接口、阀盖、内螺纹固定接口、外螺纹固定接口、异径接口，异型接口等。

使用中应注意：

(1)使用和存放时，应避免摔、撞和重压，以防变形而使装拆困难。

(2)连接之前，应认真检查滑槽和密封部位，若有污泥和砂粒等杂物须及时清除，以防装拆困难和密封不良。

(3)连接内扣式接口时，应将扣爪插入滑槽后再按顺时针方向拧足。在连接水带时，还需将水带理直，以防水带扭转而使接口自行脱开。

(4)连接插入式接口时，应插至听到雌接口弹簧销伸至雄接口卡槽的声音为止，以确保连接可靠。

(5)存放时注意避免与酸、碱等化学物品接触，以防金属件腐蚀和橡胶密封圈变质。

2．分水器

分水器是将出水线的水流分出支线水流的连接器具。按所分出的支线数量，有二分水、三分水及四分水之分。

(1)结构

每个分水器有一个进水口和几个出水口，可供同时使用，也可分别使用，其接口均为内扣式。出水口上均装有截止阀或球阀，可以随时关闭，控制水流，便于增加和调换支线水带。
　　(2)使用和保养

使用前，要检查接口密封圈和阀门是否完整好用。严冬季节要设法保温，防止冻结失灵。用后要用清水冲冼干净。

国家标准化管理委员会2011年第23号公告,批准发布GB6246-2011《消防水带》,该标准为强制性国家标准,将于2012年6月1日起实施。自标准实施之日起,以下三项标准废止:GB6246-2001《有衬里消防水带性能要求和试验方法》;GB4580-1984《无衬里消防水带》;GA34-1992 [3]

如何选购

1、看外观认证书

首先，仔细查看消防产品的外观，查看是否精良，并查看产品的生产日期和保质期，同时，查看产品的铭牌、检测报告，经正规厂家出品的消防产品都要有“一书一报”，即国家消防产品合格评定中心所出具的《型式认可证书》和国家消防检测中心出具的《消防检测合格报告》，并对比“一书一报”上的外观及各项指标是否与购买的消防产品一致。

2、上网确认

登陆“中国消防产品合格评定中心”网站查询，核对所购买的消防产品是否属于网站上备案的产品，凡有备案的产品一般都为合格产品。并核对《型式认可证书》、《消防检测合格报告》是否真实。
