室外消火栓

作者:http://www.zmjaxf.co 时间:2019-06-06 来源:消防设备器材

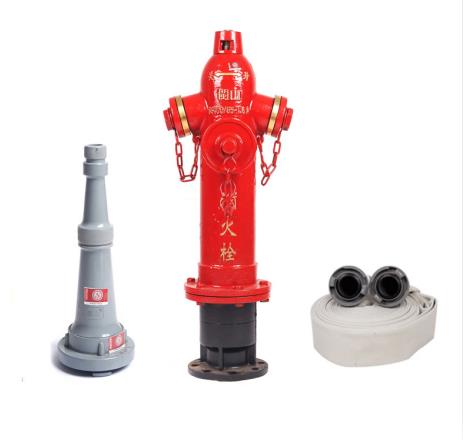

室外消火栓

产品简介:室外消火栓是设置在建筑物外面消防给水管网上的供水设施,主要供消防车从市政给水管网或室外消防给水管网取水实施灭火,也可以直接连接水带、水枪出水灭火,是扑救火灾的重要消防设施之一。

商品详情常见问题(8)在线下单


室外消火栓是设置在建筑物外面消防给水管网上的供水设施,主要供消防车从市政给水管网或室外消防给水管网取水实施灭火,也可以直接连接水带、水枪出水灭火,是扑救火灾的重要消防设施之一。
室外消火栓

相关设计

水管网设计
室外消防给水管道可采用高压、临时高压和低压管道。城镇、居住区、企业事业单位的室外消防给水,一般均采用低压给水系统,而且,常常与生活、生产给水管道合并使用。但是,高压或临时高压给水管道为确保供水安全,应与生产、生活给水管道分开,设置独立的消防给水管道。
(一)给水管道分类
1、按水压要求分类
(1)高压给水管网。是指管网内经常保持足够的压力,火场上不需使用消防车或其他移动式水泵加压,而直接由消火栓接出水带、水枪灭火。当建筑高度小于等于24m时,室外高压给水管道的压力应保证生产、生活、消防用水量达到最大,且水枪布置在保护范围内任何建筑物的最高处时,水枪的充实水柱不应小于10m。当建筑物高度大于24m时,应立足于室内消防设备扑救火灾。
(2)临时高压给水管网。在临时高压给水管道内,平时水压不高,通过高压消防水泵加压,使管网内的压力达到高压给水管道的压力要求。当城镇、居住区或企事业单位有高层建筑时,可以采用室外和室内均为高压或临时高压的消防给水系统,也可以采用室内为高压或临时高压,而室外为低压的消防给水系统。气压给水装置只能算临时高压消防给水系统。一般石油化工厂或甲乙丙类液体、可燃气体储罐区多采用这种管网。
(3)低压给水管网。是指管网内平时水压较低,火场上水枪的压力是通过消防车或其它移动消防泵加压形成的。消防车从低压给水管网消火栓内取水,一是直接用吸水管从消火栓上吸水;二是用水带接上消火栓往消防车水罐内放水。为满足消防车吸水的需要,低压给水管网最不利点处消火栓的压力不应小于0.1MPa。一般城镇和居住区多采用这种管网。
2、按管网平面布置分类
(1)环状消防给水管网。城镇市政给水管网、建筑物室外消防给水管网应布置成环状管网,管线形成若干闭合环,水流四通八达,安全可靠,其供水能力比枝状管网在1.5―2.0倍。但室外消防用水量不大于15L/s时,可布置成枝状管网。输水平管向环状管网输水的进水管不应小于2条,输水管之间要保持一定距离,并应设置连接管。室外消防给水管网的管径不应小于100mm,有条件的其管径不应小于150mm。
(2)枝状消防给水管网。在建设初期,或者分期建设和较大工程或是室外消防用水量不大的情况下,室外消防供水管网可以布置成枝状管道。即是管网有设成树枝状,分枝后干线彼此无联系,水流在管网内向单一方向流动,当管网检修或损坏时,其前方就会断水。所以,应限制枝状管网的使用范围。
(二)室外消火栓布置的消防要求
1、设置的基本要求。室外消火栓设置安装应明显容易发现,方便出水操作,地下消火栓还应当在地面附近设有明显固定的标志。地上式消火栓选用于气候温暖地面安装,地下室选用气候寒冷地面。
2、市政或居住区室外消火设置。室外消火栓应沿道路铺设,道路宽度超过60m时,宜两侧设置,并宜靠近十字路口。布置间隔不应大于120m,距离道路边缘不应超过2m,距离建筑外墙不宜小于5m,距离高层建筑外墙不宜大于40m,距离一般建筑外墙不宜大于150m。
3、建筑物室外消火栓数量。室外消火栓数量应按其保护半径,流量和室外消防用量综合计算确定,每只流量按10――15L/S。对于高层建筑,40m范围内的市政消火栓可计入建筑物室外消火栓数量之内;对多层建筑,市政消火栓保护半径150m范围内,如消防用水量不大于15L/s,建筑物可不设室外消火栓。
4、工业企业单位内室外消火栓的设置要求。对于工艺装置区,或储罐区,应沿装置周围设置消火栓,间距不宜大于60m,如装置宽度大于120m,宜在工艺装置区内的道路边增改消火栓,消火栓栓口直径宜为150mm。对于甲、乙、丙类液体或液化气体储罐区,消火栓应改在防火堤外,且距储罐壁15m范围内的消火栓,不应计算在储罐区可使用的数量内。
(三)室外消火栓保护半径与最大布置间距的设计
1、室外消火栓的保护半径。室外低压消火栓给水的保护半径一般按消防车串联9条水带考虑,火场上水枪手留有10m的机动水带,如果水带沿地面铺设系数按0.9计算,那么消防车供水距离为(9×20-10)×0.9=153m。所以,室外低压消火栓保护半径为150m。室外高压消火栓给水的保护半径按串联6条水带考虑,同样计算,其保护半径为(6×20-10)×0.9=99m。所以,室外高压消火栓保护半径为100m。
2、室外消火栓的最大布置间距。室外消火栓间距布置的原则,是保证城镇区域任何部位都在两个消火栓的保护半径之间。根据城镇道路建设情况,市政消火栓最大布置间距X=√R2-(L/z)2,R是消火栓最大保护半径,L是街道中心线之间的距离,按城市规划要求约为160m。经计算得:室外低压消火栓间距X=127m,室外高压消火栓间距X=60m。考虑火场供水需要,室外低压消火栓最大布置间距不应大于120m,高压消火栓最大布置间距不应大于60m。
(四)室外消火栓的流量与压力设计
1、室外消火栓的流量。室外低压消火栓给水的流量取决于火场上所出水枪的数量。每个低压消火栓一般只供一辆消防车出水,常出2支口径为19mm的直流水枪,火场要求水枪充实水柱为10―15m,则每支水枪的流量为5―6.5L/S,2支水枪的流量为10―13L/S,考虑接口及水带的漏水,所以每个低压消火栓的流量按10―15L/S计。每个室外高压消火栓给水一般按出口径为19mm的直流水枪考虑,水枪充实水柱为10―15m,则要求每个高压消火栓的流量不小于5L/S。
2、室外消火栓的压力。室外消火栓的流量与压力密切相关,若出口压力高,则其流量就大。室外低压消火栓的出口压力,按照一条水带给消防车水罐上水考虑,要保证2支水枪的流量,那么,最不利点处消火栓出口压力经计算不应小于0.1Mpa。室外高压消火栓给水的出口压力,在最大用水量时,应满足喷嘴口径为19mm的水枪布置在建筑物最高处,每支水枪的计算流量不小于5L/S,充实水柱不小于10m,采用直径65mm、长120m的水带供水时的要求。其最不利点处消火栓的出口压力应是水柱喷嘴处所需水压、水带水头损失、水枪出口与消火栓出口之间的高程压差三者之和。

类型特点

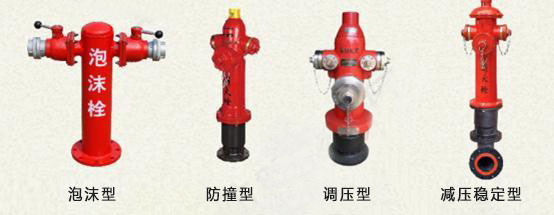

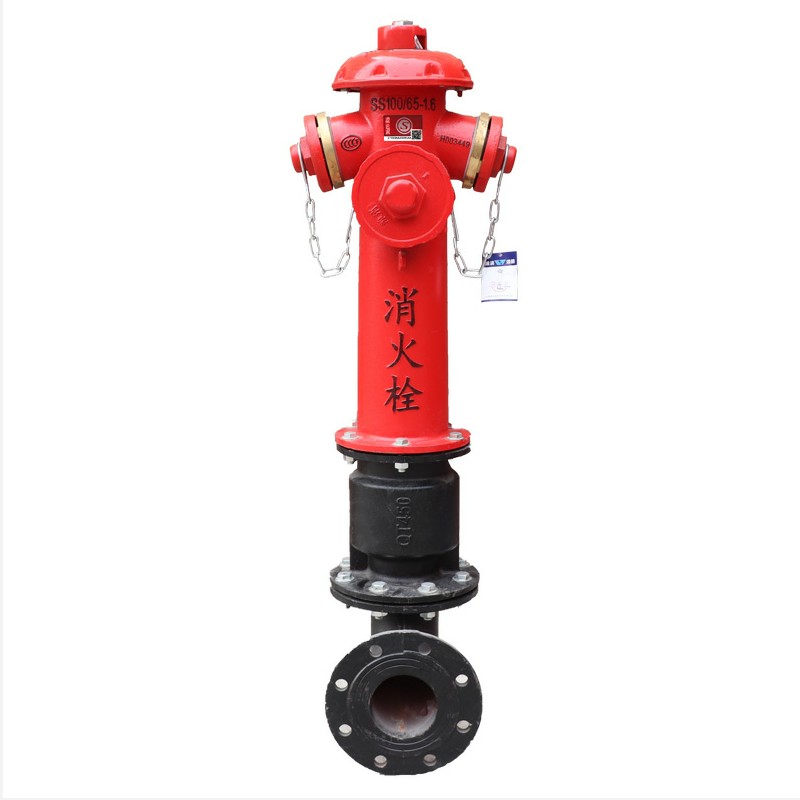

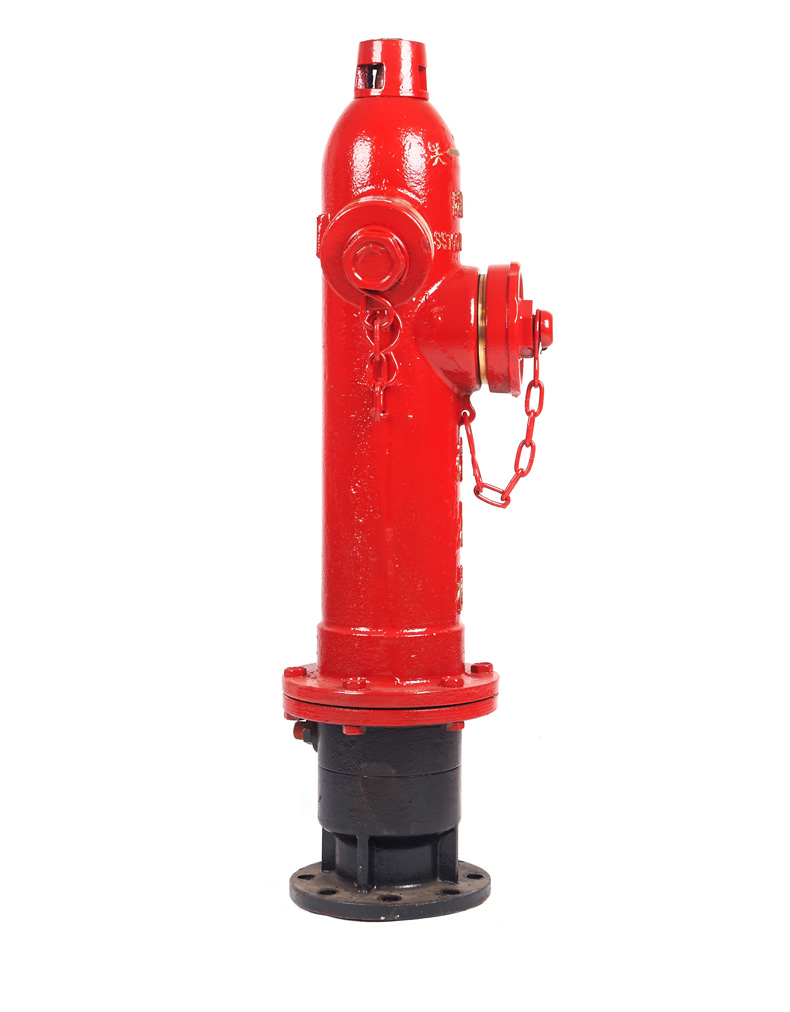

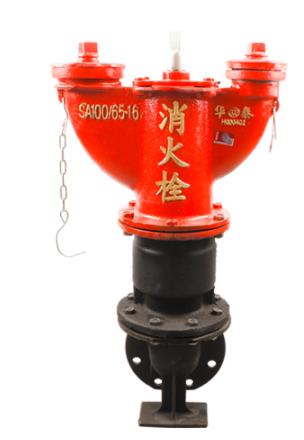

室外消火栓,传统的有地上式消火栓、地下式消火栓,新型的有室外直埋伸缩式消火栓(如:ZS100/65-1.6)。
地上式在地上接水,操作方便,但易被碰撞,易受冻;地下式防冻效果好,但需要建较大的地下井室,且使用时消防队员要到井内接水,非常不方便。
室外直埋伸缩式消火栓平时消火栓压回地面以下,使用时拉出地面工作。比地上式能避免碰撞,防冻效果好;比地下式操作方便,直埋安装更简单。是非常新型的先进的室外消火栓。
1)、施工安装应按照《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002相关标准执行,可参考国家建筑标准设计图集01S201《室外消火栓安装》。
2)、系统必须进行水压试验,试验压力为工作压力的1.5倍,但不得小于0.6MPa。
3)、室外消火栓的位置标志应明显,栓口的位置应方便操作。栓当采用墙壁式时,如设计未要求,进、出水栓口的中心安装高度距地面应为1.10m,其上方应设有防坠落物打击的措施。
4)、室外消火栓和消防水泵接合器的各项安装尺寸应符合设计要求,栓口安装高度允许偏差为±20mm。
5)、地下式消火栓的顶部出水口与消防井盖底面的距离不得大于400mm,井内应有足够的操作空间,并设爬梯。寒冷地区井内应做防冻保护。
6)、消防管道在竣工前,必须对管道进行冲洗。
