消防泵、 水泵接合器及室外消火栓设备 安装施工问题探讨

作者: 消防改造安装 时间:2020-06-13 11:40:30 来源:http://www.zmjaxf.com/
摘要:消防泵、 水泵接合器及室外消火栓设备 安装施工问题探讨 在消防设施安装施工中,人们比较重视电气设备安装,因为电气设备安装一旦遗留问题会立即影响整体消防系统正常工作或造...

消防泵、 水泵接合器及室外消火栓设备 安装施工问题探讨



在消防设施安装施工中,人们比较重视电气设备安装,因为电气设备安装一旦遗留问题会立即影响整体消防系统正常工作或造成安全事故,而对于水泵、水泵接合器及室外消火栓等较笨重的设备安装经常麻痹大意。众多灭火救援实战发现, 这些看似笨重,留下隐患又不会立即显现问题的情况正是目前我国固定消防设施经常不能发挥作用的主要原因。所以,消防泵、水泵接合器及室外消火栓设备安装施工也必须严格遵守基本规则,杜绝隐患发生。



1、水泵安装施工

1. 1 安装布置的基本规则
水泵安装时要特别注意设备找平,对于分体安装

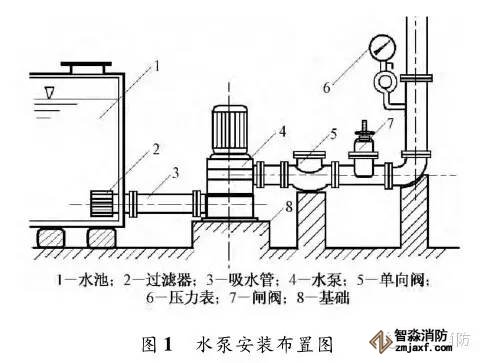

的水泵机组,还要使水泵连轴器找正对中。如果忽视了这一点,容易在泵组大负荷运行时出现故障。分体安装的水泵机组的正确安装布置如图 1 所示。

消防泵的出水管上应安装止回阀、控制阀和压力

表,或安装控制阀、多功能水泵控制阀和压力表。泵房系统的总出水管上还应安装压力表和泄压阀,安装压力表时应加设缓冲装置。压力表和缓冲装置之间应安装旋塞。压力表量程应为工作压力的 2 ~2. 5 倍。为使水泵机件润滑,启动迅速,则在水泵的出水管上应设置检查和试验用的放水阀门。为保证环状管网有可靠的水源,当消防泵出水管与环状管网连接时,其出水管不应少于两条,当其中一条出水管检修时,其余的出水管应仍能供应全部用水量。一组消防泵的吸水管不应少于两条,当其中一条损坏时,其余的吸水管仍能通过全部用水量,对于高压或临时高压消防给水系统,其每台消防泵应有独立的吸水管。



  1. 2 安装施工中发现的问题



(1) 吸水管上的阀门安装与柔性连接问题。采用自灌式引水的消防泵,为便于检修,通常可在水泵吸水管上设置控制阀门。吸水管上的控制阀应在消防泵固定于基础上之后再进行安装, 否则易出现泵组工作一段时间后水泵移位,导致泵组整体运行故障。控制阀采用蝶阀时,因蝶阀螺栓孔有调整旷量,也曾发现安装人员偷工减料,使用了直径略小于消防泵进水口的蝶阀,这会增加吸水阻力,使泵组整体供水能力下降。另外,也曾发现蝶阀上没有可靠锁定装置,这会因机械震动导致蝶阀阀瓣关闭,影响供水。
当消防泵和消防水池位于独立的两个基础上且相互为刚性连接时,吸水管上必须加设柔性连接管,否则极易导致吸水管断裂或水泵位移。

(2) 常见吸水管安装问题。吸水管与水泵连接,应以不使吸水管内积聚空气为基本原则。为了不使吸水管内积聚空气,吸水管应有向水泵渐渐上升的坡度,一般采用大于或等于千分之五的坡度。图 2 是两种常见错误的安装方式;图 3 是与图 2 对应的两种正确安装方式。
水泵吸水管内聚集空气是十分危险的,一是易导致气蚀现象,二是容易出现供水间断。

(3) 水泵选型问题。水泵是水泵房内重要的消防
设备,水泵选型除了按照设计要求选型外还应考虑水泵房供水任务的实际需要。因为现代建筑的建设过程在增长,并且建筑功能和建筑规模随着建设时间拉长也在变化。消防泵房,按作用分为取水泵房、送水泵房和加压泵房;按使用目的分为生活—生产—消防合用泵房、生产—消防合用泵房、生活—消防合用泵房和独立的消防泵房;按工作状态分为工频水泵房和变频调速恒压变量水泵房。水泵房供水任务变化或工作状态变化时,水泵选型应当变化。

2、水泵接合器
消防水泵接合器按放置位置分墙壁式、地上式、地下式,按组装形式分组装式和整体式。其中组装式水泵接合器在安装施工中经常存在隐患。

2. 1 安装布置的基本规则
以地下安装的组装式消防水泵接合器为例,其正
确的安装布置如图 4 所示。
部件连接的顺序是固定的, 应按照进水接口、 本体、联接管、弯管、止回阀、安全阀、控制阀、系统管网的顺序进行组装。止回阀的安装方向应使消防用水能从消防水泵接合器进入系统;在安全阀阀体的下部安装放空阀。

2. 2 安装施工中发现的问题
(1) 永久性固定标志问题。在同一建筑中,自动
喷水灭火系统、室内消火栓系统均设置了消防水泵接合器,则这些水泵接合器就必须设置能够相互区分的永久性标志。如果自动喷水灭火系统中同时包含开式和湿式系统,对应的水泵接合器也必须设置能够相互区分的永久性标志;如果室内消火栓系统管网设计是分区供水方式,对应的水泵接合器也必须设置能够相互区分的永久性标志。最简单的永久性固定标志是用不同颜色的油漆在水泵接合器本体上标字,以区别该水泵接合器可以向建筑内的相应管网供水。这个工序很简单,却容易被忽视。但是一旦缺少了这个工序,问题是十分严重的,这会在灭火救援中导致供水混乱。

(2) 连接管长度选择问题。
连接管是调整水泵接合器进水接口高度的部件,接口高度以能够方便消防员连接水带为宜。比如图 4 中连接管的选择,要使水泵接合器安装后进水口与井盖底面的距离不大于0. 4 m,且应不小于井盖的半径。这样消防员容易操作水带连接,同时井盖打开时又不会碰触进水接口。
墙壁消防水泵接合器安装高度距地面宜为0. 7 m,并与墙面上的门、窗、孔、洞的净距离应不小于2.0 m,且不应安装在玻璃幕墙下方。

3、室外消火栓
3. 1 安装布置的基本规则
随着城市化进程的不断加快,乡镇高层建筑群越

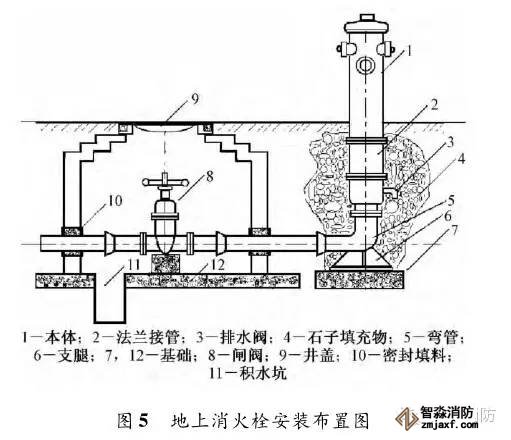

来越多,室外消火栓设施安装已经不再完全属于城市市政自来水公司的工作了,因此更容易造成安装施工不规范。室外消火栓有地上式和地下式两种,因涉及到消火栓的保养问题,实际安装中地上式室外消火栓更容易留下安装遗憾。地上式室外消火栓正确的安装布置如图 5 所示。
3. 2
安装施工中发现的问题
(1) 链接消防车吸水管的消火栓出水口不朝向消
防车停靠处,导致火灾时消防车不能直接与消火栓耦合吸水灭火。
(2) 消火栓接管及其以下必须放置规定数量的石
子填充物。如果施工中偷工减料不放石子填充物,易导致排水阀堵塞, 消火栓内长期充水, 无法过冬。
(3) 积水坑是为了保护闸阀及阀门井内金属部
件,并保持井内干燥的辅助设施。多数消火栓井内没有设置积水坑, 这不利于消火栓维护保养。
